Осциллограф-мультиметр VERDO SH1401

Осциллограф-мультиметр VERDO SH1401

VERDO SH1401 — компактный портативный измерительный прибор, объединяющий в одном корпусе двухканальный цифровой осциллограф с полосой пропускания 40 МГц и высокоточный 4½-разрядный True RMS мультиметр. Благодаря автономному питанию, прочной конструкции и широкому набору функций прибор станет надежным помощником инженеров, сервисных специалистов и технических служб.

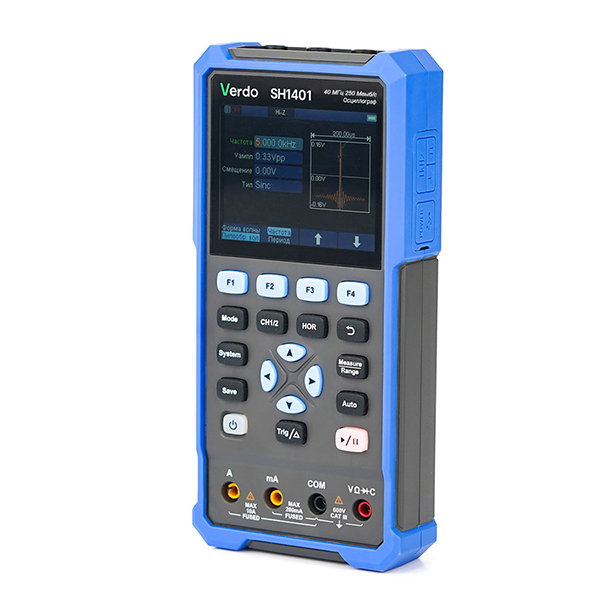

Внешний вид и управление

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

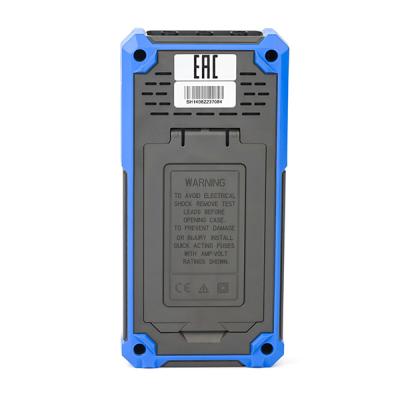

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Работа без привязки к электросети

Осциллограф оснащен сменным аккумулятором, обеспечивающим до 4 часов непрерывной автономной работы. Это позволяет проводить измерения на объектах без доступа к сети, выполнять диагностику оборудования в полевых условиях и работать с цепями, имеющими плавающий потенциал.

Противоударный защитный хольстер снижает риск повреждения при случайных падениях, а компактные размеры и удобная опорная скоба позволяют разместить прибор практически в любом рабочем положении. Изолированные входные разъемы повышают безопасность при работе с высокими напряжениями.

Кому подойдет VERDO SH1401

Осциллограф станет отличным выбором для:

• сервисных инженеров и специалистов по ремонту электроники;
• монтажных и выездных бригад;
• предприятий промышленности и энергетики;
• организаций, формирующих комплект измерительного оборудования для лицензии МЧС;
• учебных заведений и лабораторий;
• компаний, которым требуется функциональный прибор при ограниченном бюджете.

Функции осциллографа

Двухканальный цифровой осциллограф обеспечивает качественный анализ электрических сигналов и поддерживает современные режимы измерений.

Основные возможности:

• полоса пропускания до 40 МГц;
• режим обнаружения импульсных помех (Peak Detect);
• режим X-Y для анализа фазовых соотношений;
• курсорные измерения с привязкой к сигналу или экрану;
• до 12 автоматических измерений, включая:
  • частоту;
  • период;
  • амплитуду;
  • максимальное и минимальное значения;
  • размах;
  • среднее и среднеквадратичное значения (RMS);
  • скорость нарастания и спада;
  • положительную и отрицательную ширину импульса.

Одновременно на экране можно отображать до шести автоматических измерений.

Встроенный True RMS мультиметр

Прибор оснащен полноценным 4½-разрядным мультиметром (20 000 отсчетов) с базовой погрешностью 0,3 %.

Поддерживаются измерения:

• постоянного и переменного напряжения;
• постоянного и переменного тока;
• сопротивления;
• емкости.

Дополнительно доступны:

• проверка диодов;
• прозвонка цепей;
• автоматический и ручной выбор диапазонов;
• режим относительных измерений;
• удержание показаний (Hold).

Сохранение результатов измерений

Для последующего анализа прибор позволяет сохранять:

• до 4 пользовательских настроек;
• 4 опорные осциллограммы;
• 4 снимка экрана;
• 4 файла осциллограмм в формате CSV.

Опорные осциллограммы можно выводить одновременно с текущим сигналом для удобного сравнения результатов.

Подключение к компьютеру

Через интерфейс USB Type-C прибор подключается к ПК как внешний накопитель. Пользователь получает доступ к сохраненным снимкам экрана и CSV-файлам осциллограмм без использования дополнительного оборудования.

Комплектное программное обеспечение позволяет:

• отображать осциллограммы на компьютере;
• сохранять результаты измерений;
• экспортировать данные;
• выполнять курсорные измерения;
• сохранять изображения экрана;
• управлять прибором с помощью команд SCPI.

Отличительные особенности VERDO SH1401

• Двухканальный осциллограф и True RMS мультиметр в одном устройстве.
• До 4 часов автономной работы.
• Компактные размеры и небольшой вес.
• Прочный противоударный корпус.
• Бесплатное программное обеспечение для ПК.
• Поддержка сохранения осциллограмм и снимков экрана.
• Высокая точность измерений.
• Отличное соотношение цены, функциональности и мобильности.

VERDO SH1401 — универсальный портативный измерительный прибор для диагностики, ремонта и обслуживания электронного оборудования как в лаборатории, так и непосредственно на объекте.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом»
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
