Осциллограф-мультиметр VERDO SH1405

Осциллограф-мультиметр VERDO SH1405

VERDO SH1405 — компактный портативный измерительный прибор, объединяющий двухканальный цифровой осциллограф с полосой пропускания 100 МГц и 4½-разрядный TrueRMS-мультиметр. Благодаря автономному питанию и небольшим габаритам прибор идеально подходит для диагностики и обслуживания оборудования как в мастерской, так и непосредственно на объекте.

Встроенный аккумулятор обеспечивает до 4 часов непрерывной работы без подключения к электросети, а прочный противоударный хольстер надежно защищает прибор при эксплуатации в полевых условиях.

VERDO SH1405 станет отличным выбором для:

• сервисных инженеров и специалистов по ремонту электроники;
• монтажных и пусконаладочных организаций;
• предприятий, формирующих комплект приборов для лицензии МЧС;
• образовательных учреждений и учебных лабораторий;
• компаний, которым требуется функциональный прибор по доступной цене.

Прибор внесен в Госреестр СИ РФ № 90667-23.

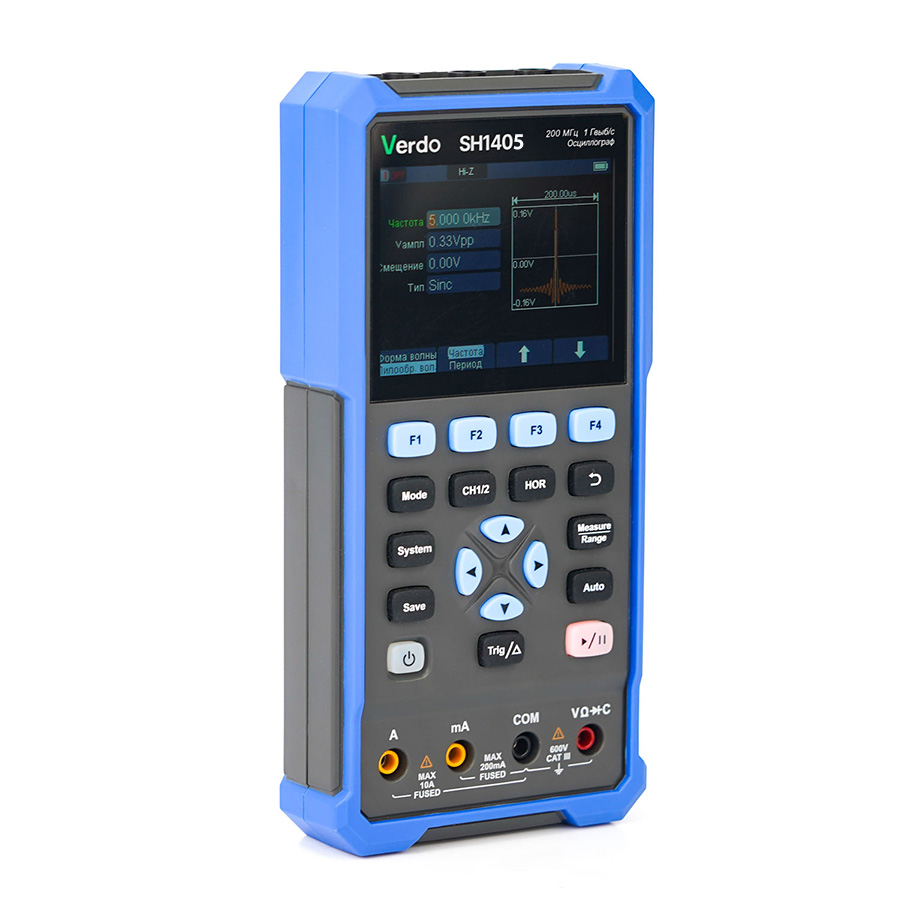

Внешний вид и управление

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

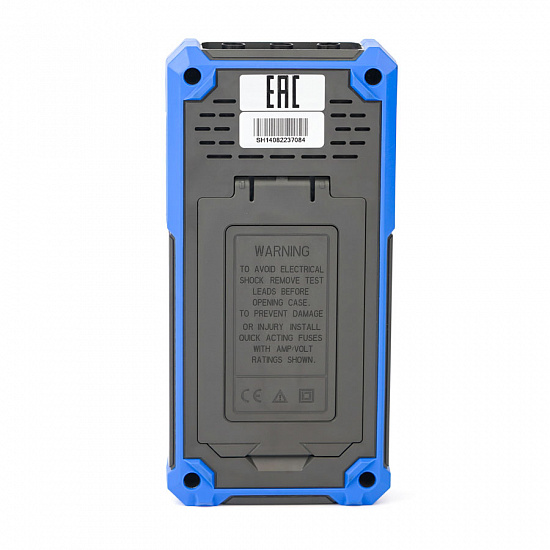

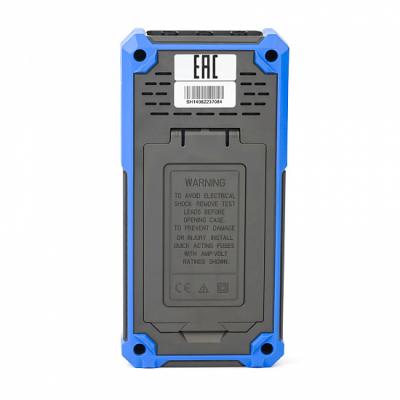

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Отличительные особенности осциллографа

• Полоса пропускания — 100 МГц;
• Частота дискретизации — до 1 Гвыб/с;
• Глубина памяти — 8 Кточек;
• Скорость захвата — до 10 000 осциллограмм/с;
• Вертикальная чувствительность — 10 мВ/дел – 10 В/дел;
• Максимальное входное напряжение — 400 Вп-п;
• До 12 автоматических и курсорные измерения;
• Режимы Peak Detect и X-Y;
• Цветной ЖК-дисплей 3,5" (320×240);
• Русскоязычное меню;
• Интерфейс USB Type-C для подключения к ПК.

Встроенный TrueRMS-мультиметр

Мультиметр с разрешением 20 000 отсчетов и базовой погрешностью 0,3% позволяет измерять:

• постоянное и переменное напряжение;
• постоянный и переменный ток;
• сопротивление;
• емкость.

Также доступны функции проверки диодов, прозвонки цепей, относительных измерений, автоматического и ручного выбора диапазонов и удержания показаний.

Сохранение и анализ данных

VERDO SH1405 позволяет сохранять настройки, осциллограммы, снимки экрана и данные в формате CSV. При подключении к компьютеру через USB Type-C прибор определяется как накопитель, обеспечивая быстрый доступ к сохраненным файлам. Программное обеспечение из комплекта поставки позволяет просматривать осциллограммы на ПК, выполнять курсорные измерения, сохранять результаты и управлять прибором по командам SCPI.

Преимущества VERDO SH1405

• Осциллограф и мультиметр в одном приборе;
• До 4 часов автономной работы;
• Компактные размеры и небольшой вес;
• Прочный защитный хольстер;
• Работа в условиях отсутствия электросети;
• Высокая скорость захвата сигналов;
• Удобное сохранение и передача результатов измерений;
• Оптимальное сочетание функциональности, надежности и стоимости.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом»
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
