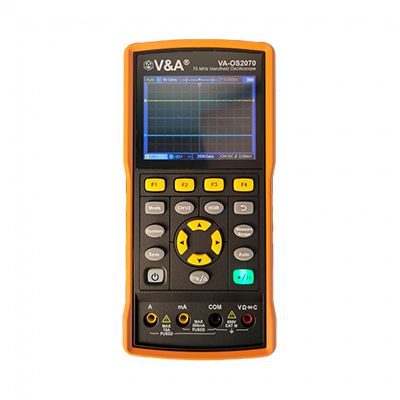

Осциллограф-мультиметр VA-OS2070
|
Осциллограф-мультиметр VA-OS2070

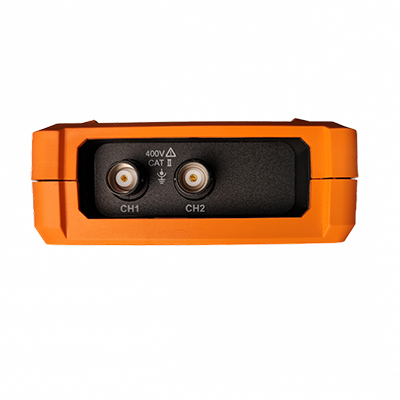

Двухканальный осциллограф-мультиметр с входным разъёмом типа BNC.
Питается от адаптера постоянного тока напряжением 5 В и имеет массу не более 0,5 кг. Габариты прибора - 96 x 198 x 38 мм. VA-OS2070 предназначен для работы в диапазоне температур от 0 до +30 °C и влажности от 20 до 80%.
Технические характеристики прибора:
|
Количество каналов |
2 |
|
Полоса пропускания |
VA-OS2070: 70 МГц |
|
Частота дискретизации |
125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
|
Скорость обновления осциллограммы |
10000 осц/с |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 16 пФ ± 10 пФ |
|
Коэффициента ослабления щупа |
1Х, 10Х, 100X, 1000X, 10000X |
|
Максимальное входное напряжение |
400 В |
|
Ограниченная полоса пропускания |
20 МГц |
Горизонтальная система
|
Диапазон частоты дискретизации |
0.25 выб/с ~ 250 Мвыб/с |
|
Интерполяция осциллограммы |
(Sinx)/x |
|
Скорость сканирования |
5 нс/дел - 1000 с/дел |
|
Погрешность временной шкалы |
± 100 ppm |
|
Максимальная глубина записи |
4 К и 8 К |
|
Вертикальная система |
|
|
Диапазон чувствительности |
10 мВ/дел - 10 В/дел |
|
Диапазон смещения |
± 6 дел |
|
Время нарастания |
VA-OS2040: ≤ 10 нс VA-OS2070: ≤ 7,5 нс |
Система измерения
|
Курсорные измерения |
разность потенциалов между курсорами ΔV разница во времени между курсорами ΔT |
|
Автоматическое измерение |
период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда |
|
Система синхронизации |
|
|
Источник пускового сигнала |
CH1, CH2 |
|
Тип запуска |
По фронту |
|
Развязка входа |
DC, AC |
|
Режим запуска |
Автоматический, нормальный, однократный |
|
Диапазон уровня запуска |
± 4 деления от центра экрана |
|
Погрешность уровня запуска |
± 0,3 деления |
|
Смещение точки запуска |
В зависимости от длины записи и временной разведки |
|
Запуск по фронту |
Нарастающий, спадающий |
Мультиметр
|
Максимальное разрешение |
20 000 отсчетов |
|
Типы измерений |
напряжение, сила тока, сопротивление, емкость, проводимость цепей, проверка диодов |
|
Максимальное напряжение |
AC: 750 В DC: 1000 В |
|
Максимальный ток |
AC: 10 А DC: 10 А |
|
Напряжение постоянного тока |
200.00 мВ / разрешение 0.01 мВ / точность ±0.3% |
|
2.0000 В / разрешение 0.1 мВ / точность ±0.3% |
|
|
20.000 В / разрешение 1 мВ / точность ±0.3% |
|
|
200.00 В / разрешение 0.01 В / точность ±0.3% |
|
|
1000.0 В / разрешение 0.1 В / точность ±0.3% |
|
|
Напряжение переменного тока (диапазон частоты: 40 Гц - 1000 Гц) |
200.00 мВ / разрешение 0.01 мВ / точность ±0.8% |
|
2.0000 В / разрешение 0.1 мВ / точность ±0.8% |
|
|
20.000 В / разрешение 1 мВ / точность ±0.8% |
|
|
200.00 В / разрешение 0.01 В / точность ±0.8% |
|
|
750.0 В / разрешение 0.1 В / точность ±1% |
|
|
Постоянный ток |
200.00 мА / разрешение 0.01 мА / точность ±0.8% |
|
10.000 A / разрешение 1 мА / точность ±2,5% |
|
|
Переменный ток (диапазон частоты: 40 Гц - 1000 Гц) |
200.00 мА / разрешение 0.01 мА / точность ±0.8% |
|
10.000 A / разрешение 1 мА / точность ±2,5% |
|
|
Сопротивление |
200.00 Ом / разрешение 0.01 Ом / точность ±0.8% |
|
2.0000 кОм / разрешение 0.1 Ом / точность ±0.8% |
|
|
20.000 кОм / разрешение 1 Ом / точность ±0.8% |
|
|
2000.0 кОм / разрешение 10 Ом / точность ±0.8% |
|
|
2.0000 MОм / разрешение 0.1 кОм / точность ±0.8% |
|
|
20.000 MОм / разрешение 1 кОм / точность ±1% |
|
|
100.00 MОм / разрешение 0.01 Мом / точность ±5% |
|
|
Емкость |
20.000 нФ / разрешение 1 пФ / точность ±1% |
|
200.00 нФ / разрешение 10 пФ / точность ±5% |
|
|
2.0000 нФ / разрешение 0.1 нФ / точность ±3% |
|
|
20.000 мкФ / разрешение 1 нФ / точность ±3% |
|
|
200.00 мкФ / разрешение 10 нФ / точность ±3% |
|
|
2.0000 мФ / разрешение 0.1 мкФ / точность ±3% |
|
|
Прозвонка |
есть (< 50 Ом) |
|
Тест диодов |
есть (0 - 2 В) |
|
Автоматический диапазон измерений |
есть |
|
TrueRMS |
есть |
Общие характеристики:
- Дисплей: 3.5-дюймовый, LCD, 320 x 240 писк, 65536 цветов
- Питание: AC 100 - 240 В, 50/ 60 Гц; DC 5 В, 2 А
- Мощность потребления: < 5 Вт; Аккумулятор: 2200 mAh х 2（3.7 V, тип 18650)
- Рабочая температура и относительная влажность: 0 С° - 30 С°, 20 - 80%
- Габаритные размеры и вес без упаковки: 198*96*38 мм, около 0,6 кг (без батареи)
- Прибор соответствует стандартам: ТР ТС 020/2011

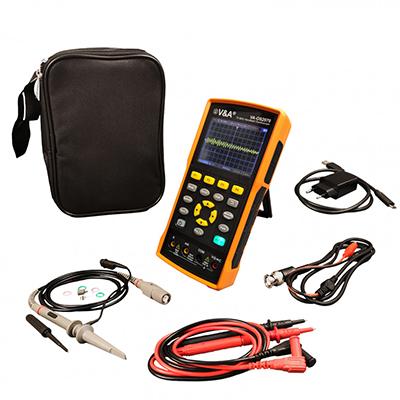

Комплект поставки:
- Осциллограф-мультиметр VA-OS2070
- Адаптер питания
- Кабель Type-C
- Пассивный щуп
- Кабель с зажимом-«крокодилом»
- Набор щупов к мультиметру (один красный и один черный)
- Руководство по эксплуатации РЭ26.51.43-002-21839994-2023
- Гарантийный талон
- Сумка
