Осциллограф-мультиметр VERDO SH1404

Осциллограф-мультиметр VERDO SH1404

VERDO SH1404 — портативный многофункциональный измерительный прибор, объединяющий в одном компактном корпусе двухканальный цифровой осциллограф (до 70 МГц), 4½-разрядный TrueRMS мультиметр и генератор сигналов специальной формы.

Благодаря встроенному аккумулятору прибор обеспечивает более 4 часов автономной работы, что делает его удобным для использования на выездных работах, в сервисных центрах и на объектах без доступа к электросети. Компактные размеры, противоударный защитный хольстер и удобная опорная скоба позволяют комфортно работать даже в ограниченном пространстве.

VERDO SH1404 внесен в Госреестр СИ РФ № 90667-23 и сочетает функциональность нескольких измерительных приборов по доступной цене.

Области применения

• сервисные центры и ремонтные мастерские;
• выездное обслуживание и полевые измерения;
• промышленное обслуживание и наладка оборудования;
• объекты с ограниченным доступом к электросети;
• организации, комплектующие оборудование для получения лицензии МЧС;
• образовательные учреждения и учебные лаборатории;
• компании с ограниченным бюджетом.

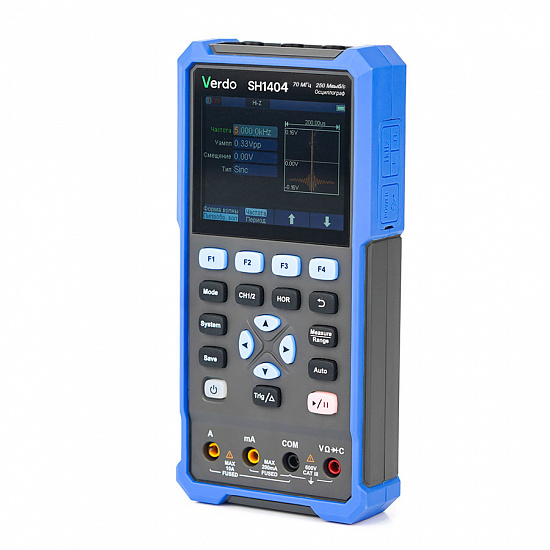

Внешний вид и управление

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

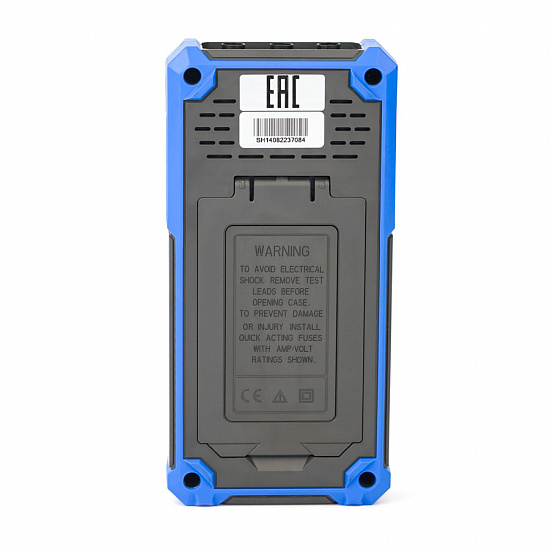

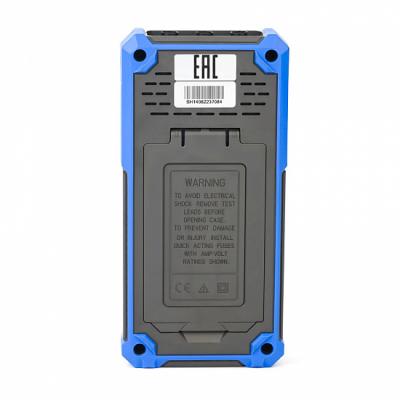

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Отличительные особенности осциллографа

• полоса пропускания — до 70 МГц (серия SH1400 — до 200 МГц в зависимости от модели);
• максимальная частота дискретизации — до 1 Гвыб/с (в зависимости от модели);
• глубина памяти — 8 K;
• скорость захвата — до 10 000 осциллограмм/с;
• вертикальная чувствительность — от 10 мВ/дел до 10 В/дел;
• максимальное входное напряжение — 400 Вп-п;
• цветной ЖК-дисплей 3,5" (320×240);
• курсорные и автоматические измерения параметров сигнала;
• режимы Peak Detect и X-Y;
• встроенный 4½-разрядный частотомер;
• русскоязычное меню.

Возможности мультиметра

• дисплей на 20 000 отсчетов;
• базовая погрешность — 0,3%;
• измерение постоянного и переменного напряжения и тока;
• измерение сопротивления и емкости;
• проверка диодов и прозвонка цепей;
• режим относительных измерений;
• автоматический и ручной выбор диапазонов;
• удержание показаний (Hold).

Дополнительные возможности

Прибор позволяет сохранять настройки, опорные осциллограммы, снимки экрана и файлы осциллограмм в формате CSV. При подключении к ПК через USB Type-C сохраненные данные доступны для просмотра и дальнейшего анализа.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом» (2 шт.)
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
