Осциллограф-мультиметр VERDO SH1408

Осциллограф-мультиметр VERDO SH1408

VERDO SH1408 — портативный ручной прибор, объединяющий двухканальный цифровой осциллограф с полосой пропускания до 200 МГц, 4½-разрядный True RMS мультиметр и встроенный генератор сигналов специальной формы. Благодаря аккумуляторному питанию прибор обеспечивает более 4 часов автономной работы и предназначен для эксплуатации в полевых условиях, сервисных центрах, на производстве и выездных объектах.

Компактные размеры, ударопрочный защитный хольстер и возможность работы без подключения к электросети делают VERDO SH1408 удобным инструментом для инженеров, сервисных специалистов, образовательных учреждений и организаций, комплектующих оборудование для лицензии МЧС.

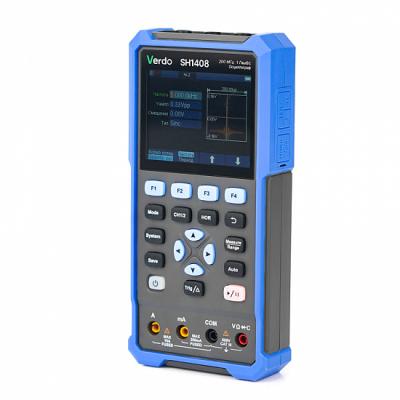

Внешний вид и управление

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.

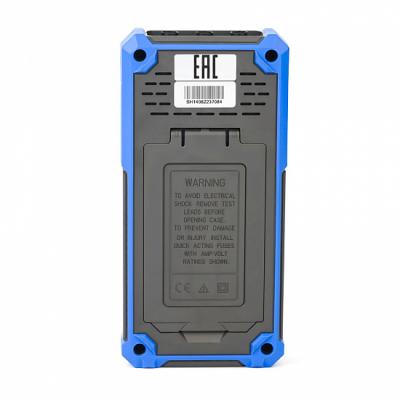

3. Опорная скоба.

Отличительные особенности осциллографа

• полоса пропускания — до 200 МГц (в зависимости от модели);
• частота дискретизации — до 1 Гвыб/с;
• глубина памяти — 8K;
• скорость захвата осциллограмм — до 10 000 осц./с;
• вертикальная чувствительность — от 10 мВ/дел до 10 В/дел.

Функции мультиметра

• 4½-разрядный дисплей (20 000 отсчётов);
• базовая погрешность — 0,3%;
• измерение постоянного и переменного напряжения и тока, сопротивления, ёмкости;
• прозвонка цепей и тестирование диодов;
• автоматический и ручной выбор диапазонов, режим HOLD и относительные измерения.

Функциональные возможности

• встроенный генератор сигналов с несколькими стандартными и специальными формами;
• автоматические и курсорные измерения, до 12 параметров сигнала одновременно;
• режимы Peak Detect и X-Y для анализа сигналов;
• сохранение настроек, осциллограмм, снимков экрана и экспорт данных в формате CSV;
• подключение к ПК через USB Type-C, поддержка команд SCPI и программного обеспечения для анализа сигналов.

VERDO SH1408 сочетает возможности нескольких измерительных приборов в одном компактном корпусе, обеспечивая высокую мобильность и удобство работы как в лаборатории, так и за её пределами.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом» (2 шт.)
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
