Ультразвуковой твердомер Константа К5У

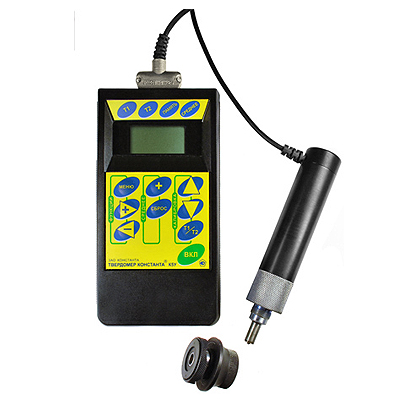

  • Ультразвуковой твердомер Константа К5У

    /images/all/3/781/big/img_5.jpg

    jijijij

    Ультразвуковой твердомер Константа К5У

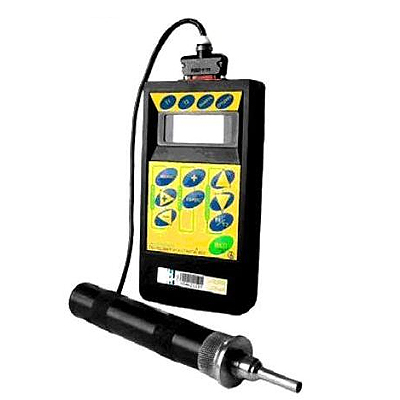

  • твердомер Константа К5У

    /images/all/3/781/big/img_14.jpg

    твердомер Константа К5У

    твердомер Константа К5У

снят с производства
ЗАМЕНА: ТКМ-459С

В КОРЗИНУ


Артикул: Константа К5У

Внимание! Прибор Константа К5У больше не выпускается! Замена твердомер Константа ТУ.



Тип оборудования: твердомер металлов, измеритель твердости, ультразвуковой твердомер

Производитель твердомеров: Россия
Серия: Константа
Модель: Константа К5У



Описание: прибор для измерения твердости металлов



Сертификаты на твердомер Константа К5У:

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Твердомер Константа К5У внесен в Государственный реестр средств измерений РФ.



Гарантийный срок эксплуатации твердомера Константа К5У: 3 года.



Твердомер металлов ультразвуковой импедансный



Назначение динамического твердомера Константа К5У



Твердомер Константа К5Д с набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Твердомером Константа К5У применяется также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов.



По принципу действия твердомер реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance). Суть ультразвукового метода измерения твердости заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.



Твердомер характеризуется широким диапазоном, малой погрешностью и простотой обслуживания при измерении твердости.



Портативный твердомер Константа к5у работает со сменными преобразователями следующих типов: УЗДТ-50Н, УЗДТ-10Н, УЗДТ-100Н.



Отличительные особенности твердомера Константа К5У



  • Оперативность измерения.
  • Наличие большого числа сменных преобразователей и насадок позволяет оптимизировать измерения твердости большой гаммы изделий.
  • Малое влияние толщины и массы изделия на погрешность измерения.
  • Возможность оперативного обнаружения нежелательного изменения твердости поверхностного слоя изделий в результате шлифовочных прижогов, обезуглероживания поверхностного слоя в результате высокотемпературной термической обработки, появление мартенситных пятен при термообработке на среднюю твердость, наклепа от механической обработки.
  • Автоматическое выключение питания.
  • Возможность запоминания калибровок и результатов измерений в энергозависимой памяти прибора с последующей передачей в IBM по каналу RS232 для статической обработки и хранения с использованием программы "Constanta-Data".



Технические характеристики ультразвукового твердомера Константа К5У



Диапазон измерения твердости:





по Бринеллю, НВ

5...800



по Роквеллу, НRСэ

12...80



по Виккерсу, HV

50...1500



временного сопротивления σв (предел прочности), МПа

370...1740

Основная погрешность измерения:*





по Бринеллю, НВ, не более

10



по Роквеллу, НRСэ, не более

1,5



по Виккерсу, HV, не более

12



временного сопротивления (справочное) σв, %, не более

5

Число замеров для вычисления среднего

до 99

Число запоминаемых индивидуальных калибровок
на каждую шкалу твердости

5

Число ячеек памяти результатов измерения

200

Питание (аккумулятор или батарея "6F22")

9 B

Время непрерывной работы от батареи типа Alkaline, час, не менее

150

Габаритные размеры, мм

153х80х30

Масса твердомера, г

400

* - Данные характеристики обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.



Комплект поставки твердомера:



Блок обработки информации с преобразователем, зарядное устройство, аккумуляторы - 2 шт., руководство по эксплуатации, методика поверки, кабель связи с ПК по интерфейсу USB, компакт-диск с драйверами и программой "Constanta-Data", тара.

При необходимости ультразвуковой твердомер Константа К5У может быть укомплектован дополнительными преобразователями, мерами твердости, а также может быть произведена градуировка прибора под нестандартные материалы и изделия.



Преобразователи (датчики) к твердомеру металлов Константа К5У и Константа ТУ



- Преобразователь УЗДТ-50Н. Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости изделий (нагрузка измерения 50Н).

- Преобразователь УЗДТ-10Н. Преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями (нагрузка измерения 10Н).

- Преобразователь УЗДТ-100Н. Для контроля изделий с плохо подготовленной грубой поверхностью. Меньшее влияние шероховатости и других параметров поверхности объекта измерения (нагрузка измерения 100Н).



Меры твердости:



Меры твердости для стали:

- Образцовые меры твердости МТБ-1 (по Бринеллю НВ, комплект из 3 мер);

- Образцовые меры твердости МТР-1 (по Роквеллу HRC, комплект из 5 мер);

- Образцовые меры твердости МТВ-1 (по Виккерсу HV, комплект из 4 мер);

- Образцовые меры твердости МТСР-1 (по Супер-Роквеллу HRN и HRT, комплект из 6 мер);

- Образцовые меры твердости МТШ (по Шору HSD, комплект из 3 мер).



Дополнительные услуги:

- Первичная и периодическая поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования, стандартных образцов предприятия СОП и СО, образцов для ЦД,  МПД, а также поверка средств измерений.



Рекомендуем посмотреть следующие твердомеры и др. приборы, используемые при твердометрии:



У нас Вы можете не только купить твердомер металлов Константа К5У по низкой цене, но и ознакомиться с паспортом (руководством по эксплуатации) на твердомер, запросить сертификат о внесении в ГосРеестр СИ на твердомер, пройти очередную периодическую поверку твердомера (получить свидетельство о поверке твердомера), купить меры твердости (эталоны твердости) и др. приборы неразрушающего контроля.
