Ультразвуковой твердомер МЕТ-У1А

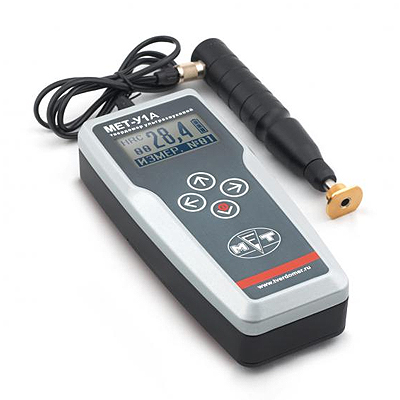

  • Ультразвуковой твердомер МЕТ-У1А

    /images/all/3/218/big/img_5.jpg

    jijijij

    Ультразвуковой твердомер МЕТ-У1А
  • Твердомер МЕТ-У1А, закрепленный на поясе

    /images/all/3/218/big/img_14.jpg

    Твердомер МЕТ-У1А, закрепленный на поясе

    Твердомер МЕТ-У1А, закрепленный на поясе

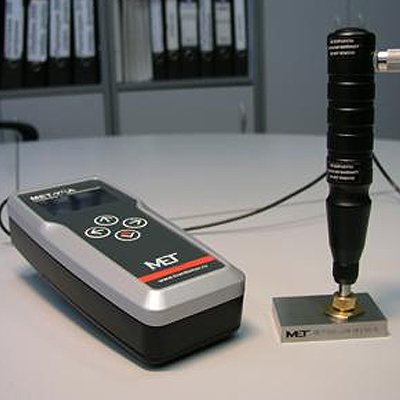

  • МЕТ-У1А пример использования

    /images/all/3/218/big/img_16.jpg

    1

    МЕТ-У1А пример использования

ЦЕНА С НДС: 110 148 руб.


В КОРЗИНУ


Артикул: МЕТ-У1А

Портативный ультразвуковой твердомер МЕТ-У1А в алюминиевом корпусе



Твердомер МЕТ-У1 предназначен для локального измерения твердости различных изделий методом ультразвукового контактного импеданса (UCI) по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.



Начало серийного производства ультразвукового толщиномера МЕТ-У1А: 2006 г.



ВАЖНАЯ ОСОБЕННОСТЬ:


В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.



Ультразвуковой твердомер МЕТ-У1А аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси, а также внесен в отраслевой реестр средств измерений МПС РФ.



Принцип действия ультразвукового толщиномера МЕТ-У1А



Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.



Ограничения ультразвукового толщиномера МЕТ-У1А



Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.



Основные возможности ультразвукового толщиномера МЕТ-У1А



  • измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
  • наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
  • использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
  • подключение по заявке укороченного датчика У1/2.



Ультразвуковой толщиномер МЕТ-У1А измеряет твердость следующих изделий:



  • любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
  • без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
  • металлических покрытий;
  • изделий сложной формы, в труднодоступных местах.



Технические характеристики твердомера МЕТ-У1А



Пространственное положение твердомера при измерении

любое (не влияет на точность показаний)

Обработка результатов измерений в твердомере

вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);

Обработка результатов измерений на компьютере

передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение.

Подсветка дисплея

Есть

Одновременная индикация на дисплее

шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания

Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера

100

Автоматическое отключение питания, время, сек.

150

Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки
с Подсветкой
от сети переменного тока





20
8
неограничено

Время полной зарядки аккумуляторной батареи, ч.

8

Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА


100-200 / 50-60
1,2
3,0

Диапазон температур, от / и до /, °С:
при эксплуатации
при хранении и транспортировке


-20 ... +55

-35 ... +60

Относительная влажность воздуха, %

30 ... 80

Наличие драгоценных металлов и камней:
серебро, млг
алмаз, карат


16,8
0,07

Габаритные размеры, мм:
электронный блок (длина / ширина / высота)
датчик (длина / диаметр)


180 х 80 х 42
160 / 25

Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто)


0,65
1,3

Время одного измерения твёрдости, с

4

Шероховатость измеряемой поверхности, не более, Ra

2,5

Радиус кривизны измеряемой поверхности, не менее, мм:

5

Масса контролируемого изделия, не менее, кг:

0,01

Толщина контролируемого изделия, не менее, мм:
датчик без дополнительных принадлежностей
датчик с дополнительными принадлежностями


2
1

Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм:

0,03

Ресурс датчика (минимальное количество измерений):

200000

Усилие нажатия на датчик ультразвуковой У1, не менее, Н

14,7

Минимальный диаметр площадки на изделии для установки датчика, мм:

7 (по заказу - 5)

Размер отпечатка на измеряемой поверхности (длина диагонали), мм:

0,07

Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1А

Шкалы твердости

Диапазон измерения

Погрешность, не более

Шкала "С" Роквелла

(20-70) HRC

±2 HRC

Шкала Бринелля

(75-450) НВ

±12 НВ

Шкала Виккерса

(75-1000) HV

±15 HV

Шкала Шора

(23-102) HSD

± 3HSD



Гарантия на ультразвуковой твердомер МЕТ-У1А: 3 года.



Комплекты поставки ультразвукового твердомера МЕТ-У1А



При поставках по России и в страны ближнего зарубежья

  • Электронный блок
  • Датчик ультразвуковой У1
  • Блок питания
  • Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
  • Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
  • Паспорт и Методика Поверки
  • Свидетельство о поверке "ФГУП ВНИИФТРИ"
  • Кабель для связи с компьютером через USB-порт
  • CD-диск с програмным обеспечением
  • Универсальный чехол
  • Упаковочная сумка



Комплектность при поставках в страны дальнего зарубежья

  • Электронный блок
  • Датчик ультразвуковой У1
  • Блок питания
  • Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
  • Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
  • Паспорт (на английском языке)
  • Calibration certificate (VNIIFTRI)
  • Кабель для связи с компьютером через USB-порт
  • CD-диск с програмным обеспечением
  • Универсальный чехол
  • Упаковочная сумка



Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1А



  • Эталонные меры твёрдости (гост 9031-75; 8.426-81)
  • Притирочная смазка
  • Штатив для датчика
  • Шлифовальная машинка на аккумуляторах
  • Сменная насадка к датчику
  • Кондуктор датчика
  • Короткий датчик



Эталонные меры твёрдости (гост 9031-75; 8.426-81)



- Меры твердости Роквелла МТР (HRC)

- Меры твердости Бринелля МТБ (HB)

- Меры твердости Виккерса МТВ (HV)

- Меры твердости Шора МТШ (HSD)



Рекомендуется приобрести меры твердости для проверки правильности показаний твердомера и, в случае необходимости, его калибровки.



Притирочная смазка

Обеспечивает надёжную фиксацию и полный контакт с подложкой штатива при измерении твёрдости малых и тонких изделий.



Штатив для датчика

Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах.



Использование штатива и смазки для притирки деталей с ультразвуковым твердомером МЕТ-У1А позволяет уменьшить погрешность измерения!



Возможности штатива для ультразвукового датчика твердомера МЕТ-У1А:

  • регулируемая высота установки датчика;
  • плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.



Шлифовальная машинка на аккумуляторах для ультразвукового твердомера МЕТ-У1А

Обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.



Шероховатость поверхности в зоне измерения не более, Ra

2,5

Регулируемый диапазон частоты вращения, об/мин

5000 - 35000

Масса, кг

0,424

Время зарядки аккумулятора, ч

3

Тип аккумуляторной батареи

LiIon

Напряжение аккумулятора, V

10,8

Количество сменных принадлежностей оснастки для шлифования, чистки, полировки, гравировки, резки и заточки

60

Комплектация

пластиковый чемодан,
зарядное устройство,
инструкция,
гарантийный талон



Сменная насадка к датчику для ультразвукового твердомера МЕТ-У1А

Обеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.



Кондуктор датчика

Обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.).

Изготавливается индивидуально под типо-размеры изделий заказчика.



Короткий датчик для ультразвукового твердомера МЕТ-У1А

Короткая модель датчика предназначена для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Габаритные размеры, мм (длина/диаметр): 80/40.
