Ультразвуковой твердомер ТКМ-459С "Специальный"
|
Ультразвуковой твердомер ТКМ-459C "Специальный"
Твердомер ТКМ-459С - высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Предназначен для неразрушающего контроля качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Принцип действия твердомера - UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

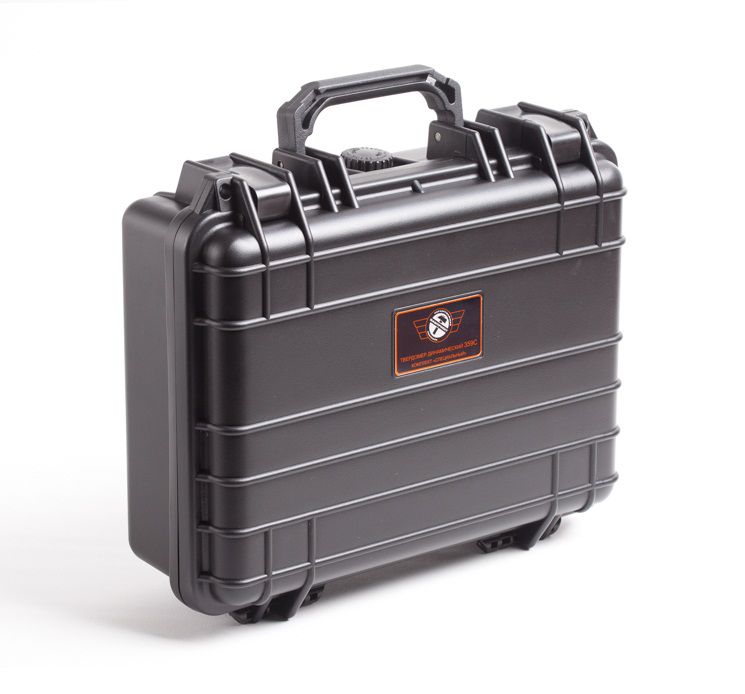

УЗ твердомер ТКМ-459C "Специальный" успешно применяется в особо тяжелых производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят насадка «U-459» для позиционирования датчика, контрольный образец твердости по шкале HRC.
Твердомер ТКМ-459С выполняет контроль твердости:
-
углеродистых и конструкционных сталей
-
поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
-
жаропрочных, коррозионно-стойких, нержавеющих и др. сталей
-
гальванических покрытий (хром), наплавок
-
изделий сложной конфигурации (зубьев шестерен, валов)
-
тонкостенных и малогабаритных изделий
-
изделий из мелкозернистых материалов при локальном исследовании свойств материалов
Преимущества и особенности ультразвукового твердомера ТКМ-459С "Специальный":
-
Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
-

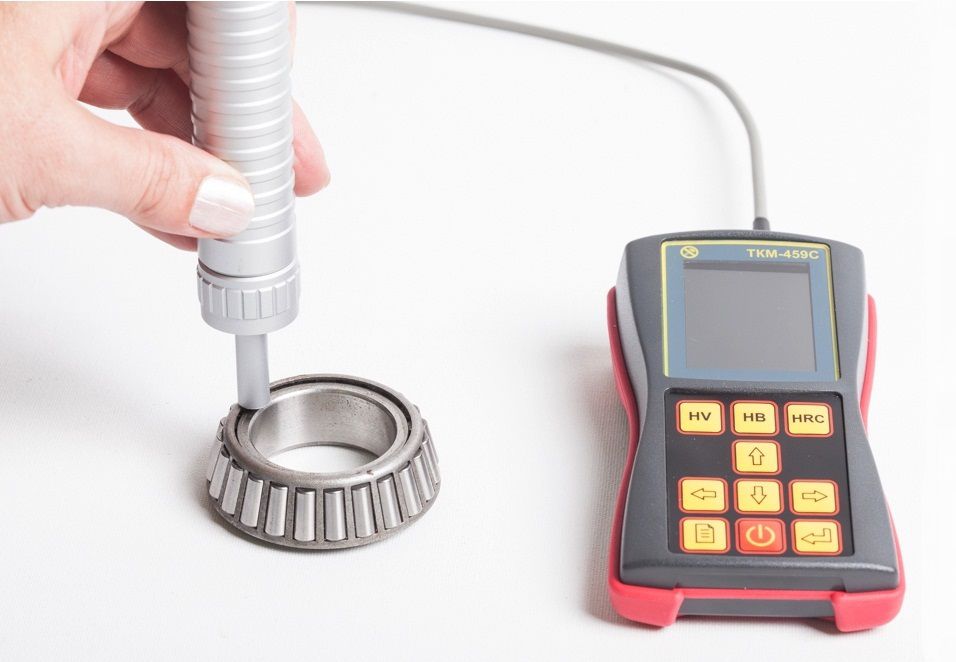

Измерение твердости в труднодоступных местах при различной ориентации датчика - пространственное положение датчика не влияет на результат измерения.
-
Сверхмалая площадь зоны контроля - от 1 мм.
-
Контроль в пазах и глухих отверстиях - от 5 мм.
-
Практически незаметный отпечаток на «зеркальных» поверхностях.
-
Малая чувствительность к кривизне поверхности, толщине и массе изделия.
-
Предусмотрено оповещение о выходе результата измерения за установленные пределы.
-
Оснащение дополнительными сменными датчиками различной конструкции и нагрузки, позиционирующей насадкой, штативом.
-
Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
-
Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
-
Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
-
Уникальная система статистической обработки.
-
Гибкая организация памяти для записи результатов измерений и последующего анализа.
-
Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
-
Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики твердомера:
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика | - от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
Комплект поставки прибора:
-

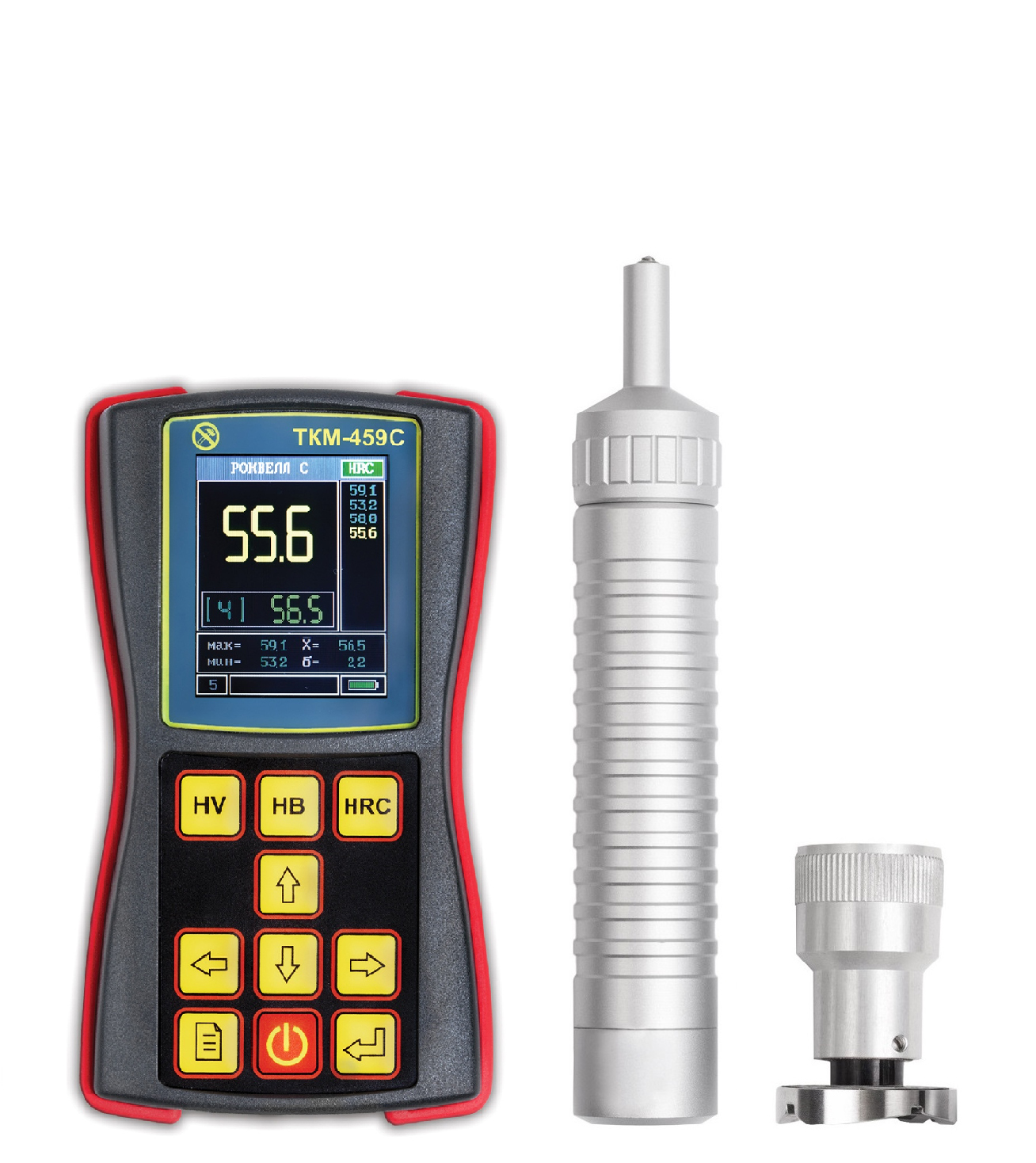

Электронный блок твердомера ТКМ-459С
-
Аккумулятор (заранее установлен в прибор)
-
Датчик тип «А» (50Н) штатный
-

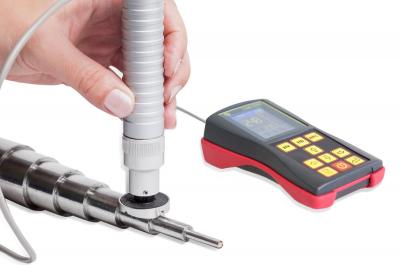

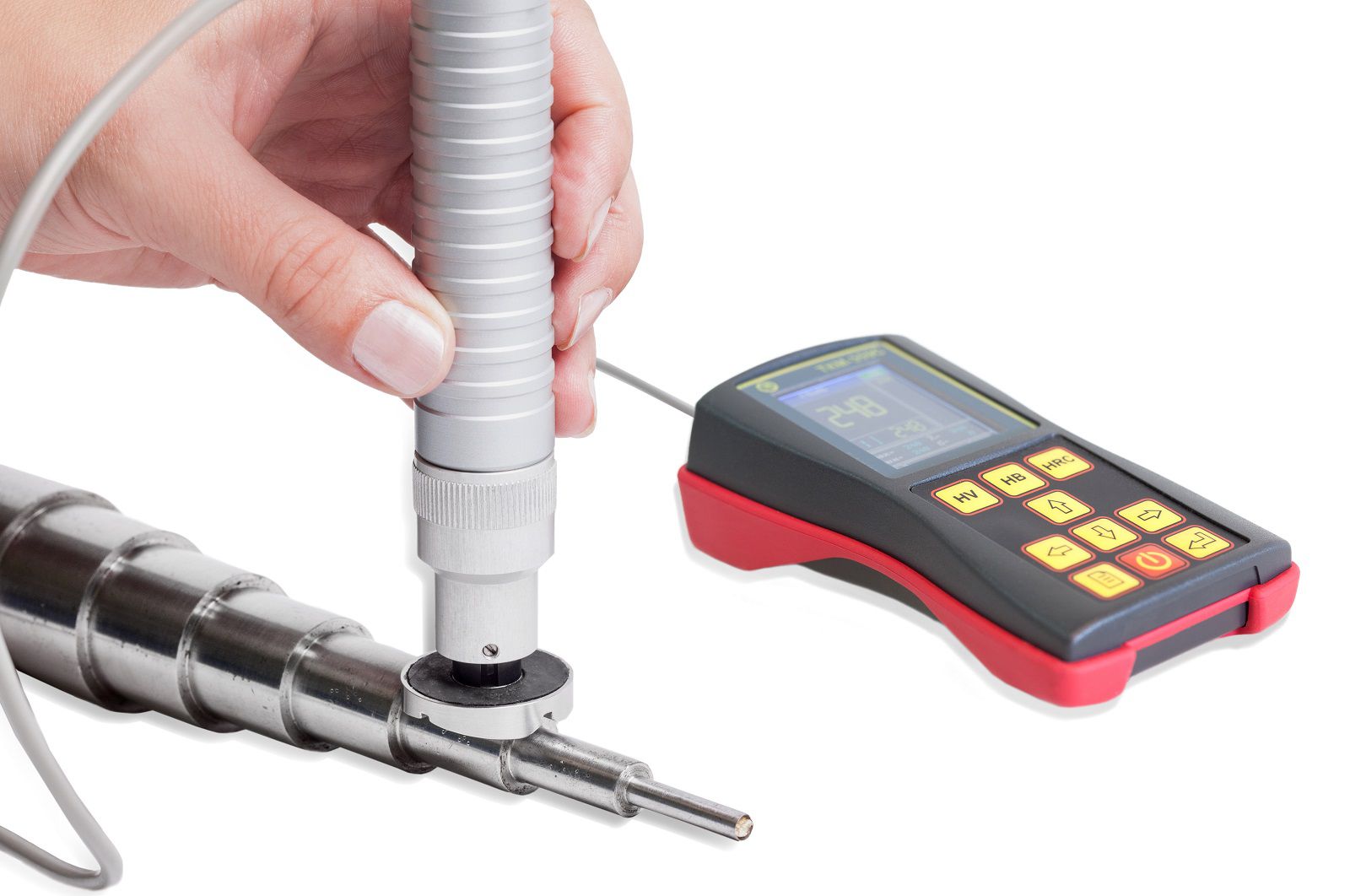

Насадка «U-459» для криволинейных и цилиндрических поверхностей
-
Соединительный кабель 2 шт.
-
Контрольный образец твердости по шкале HRC
-
Зарядное устройство
-
Диск с ПО
-
Руководство по эксплуатации (совмещенное с паспортом)
-
Свидетельство о поверке твердомера (или отметка в руководстве по эксплуатации)
-
Кабель для подключения к ПК
-
Защитный чехол
-
Манжета для фиксации прибора в чехле на руке оператора
-
Ремень для фиксации прибора в чехле на груди оператора
