Импульсный рентгеновский аппарат Арион-200
|
Импульсный рентгеновский аппарат Арион-200
Область применения рентгеновского аппарата Арион-200 — проведение радиационного неразрушающего контроля материалов, в частности, для выявления дефектов в сварных соединениях трубопроводов в нефтегазовой отрасли. компактный и лёгкий рентгеновский аппарат импульсного действия, позволяющий выполнять радиационный неразрушающий контроль на выездах.
Рабочее напряжение на рентгеновской трубке аппарата — 200 кВ, что обеспечивает возможность контроля толщин до 40 мм по стали с применением высокочувствительной плёнки и усиливающих экранов.
Аппарат имеет относительно низкое энергопотребление, может работать от автономных источников питания с напряжением 12 В.
Особенности рентгеновского аппарата Арион-200
Питание прибора может осуществляться от однофазной сети переменного тока 220 В, от бортовой сети автомобиля 12 В, от встроенного в пульт (опционально) или внешнего аккумулятора.
Изолятором между высоковольтными элементами излучающего блока АРИОН-200 является смесь инертных газов с высокими диэлектрическими свойствами. Газ находится под давлением в герметичном корпусе из нержавеющей стали, внутри которого расположены вакуумная трубка и элементы, формирующие импульсы высокого напряжения. Данное конструктивное решение имеет некоторые преимущества по отношению к рентгенаппаратам, где в качестве изолятора выступает осушенное трансформаторное масло. Газонаполненные рентгеновские аппараты более приспособлены к эксплуатации в условиях повышенных температур, при проведении радиографического контроля «на трассе» во время жаркого летнего сезона и в условиях южного климата. Кроме того, газовый диэлектрик не подвержен потере изолирующих свойств со временем, в отличие от масляного.
Излучение генерируется в вакуумной рентгеновской трубке с холодным катодом, работающей в режиме кратковременных пробоев с образованием вспышек рентгеновского излучения. Диаметр фокусного пятна анода составляет 2,3 мм. Ток и напряжение на трубке не регулируются.
Для точного контроля дозы экспозиции в аппаратах АРИОН применяется встроенная в интерфейс управления система подсчёта количества импульсов напряжения, формирующего вспышки тормозного рентгеновского излучения. Таким образом, экспозиция задаётся не таймером, а счётчиком импульсов с запоминанием последнего значения.
При работе с рентгеновским аппаратом АРИОН-200 следует учитывать следующие особенности. После включения питания, установки значения счётчика и нажатия кнопки «ПУСК» на пульте управления или радио-брелоке, начинается генерация излучения. Производится отсчёт импульсов до установленного значения. При этом, через каждые 500 импульсов аппарат автоматически блокируется и переводится в режим «ПАУЗА» на 60 секунд. Если для экспозиции требуется более 1500 импульсов, её запуск осуществляется повторно (при этом пульт управления помнит предыдущее значение количества импульсов). Общее значение экспозиции в импульсах не должно превышать 5000. На больших радиационных толщинах смысл дальнейшего просвечивания без увеличения анодного напряжения теряется. Если 5000 импульсов недостаточно для получения снимков с нужной плотностью почернения, целесообразно применять рентгеновские аппараты с большим ускоряющим напряжением на трубке.

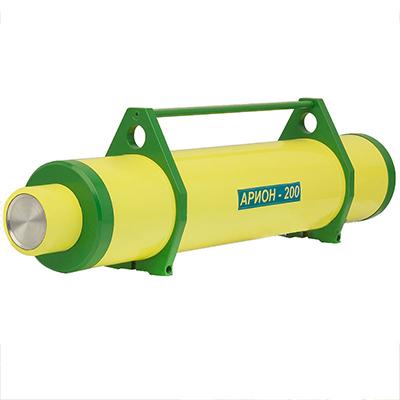

АРИОН-200 имеет блочную конструкцию, которая выполнена по классической для рентгенаппаратов этого типа схеме. Она включает в себя блок излучателя и выносной пульт управления, которые соединяются между собой кабелем. Интерфейс управления находится на передней панели пульта и состоит из следующих элементов: 4-сегментного светодиодного табло с функциями индикации количества импульсов экспонирования и режима паузы, тумблера питания, кнопок установки импульсов, светодиодного индикатора готовности и кнопки «ПУСК». Для контроля наличия высокого напряжения на трубке, в комплекте предусмотрена выносная сигнальная лампа, которая подключается к разъёму, расположенному на задней стенке пульта управления. В новых версиях аппарата имеется возможность дистанционного запуска экспозиции по радиоканалу с применением мобильного радиопередатчика. Данное решение способствует увеличению производительности контроля на участках с частыми перемещениями оборудования.
Для удобства транспортировки рентгеновского аппарата в комплекте предусмотрен чемодан. Внешняя аккумуляторная батарея комплектуется термозащитным чехлом для работы при минусовых температурах.
Технические характеристики аппарата Арион-200:
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 200 |
| Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм — рекомендованный режим 1500 имп.: — максимальный режим 5000 имп.: |
25 40 |
| Длительность рентгеновского импульса на полувысоте амплитуды, нс | 2 |
| Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее | 40 |
| Диаметр фокусного пятна, мм | 2,3 |
| Гарантийный ресурс аппарата, импульсов | 500 000 |
| Частота следования импульсов, Гц, при питании от сети переменного тока 220 В | 20 ÷ 25 |
| Напряжение питания: от однофазной сети переменного тока частотой 50 ± 1 Гц, В | 220 ± 20 |
| Потребляемая мощность, В·А, не более | 200 |
| Длина высоковольтного кабеля (ВСК), м | 25 |
| Габаритные размеры высоковольтного блока, Ш × Г × В, мм | 400 × 110 × 76 |
| Масса высоковольтного блока, кг | 2,5 |
| Степень защиты высоковольтного блока | IP20 |
Пульт управления БПУЭ 12/220 (поставляется согласно базовой комплектации)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 10 |
| Габаритные размеры, Д × Ш × В, мм | 255 × 170 × 95 |
| Масса, кг | 1,3 |
Пульт управления БПУЭ КА (поставляется опционально взамен БПУЭ 12/220)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 1 |
| Диапазон значений временной задержки, с | 3 ÷ 99 |
| Шаг установки значений временной задержки, с | 1 |
| Срок службы аккумуляторной батареи ПУ, лет | 5 |
| Время работы без подзаряда, ч | 2 |
| Номинальная емкость, А · ч | 12 |
| Напряжение питания от аккумуляторной батареи, В | 12 |
| Габаритные размеры, Д × Ш × В, мм | 310 × 270 × 200 |
| Масса, кг | 7,5 |
| Степень защиты | IP41 |

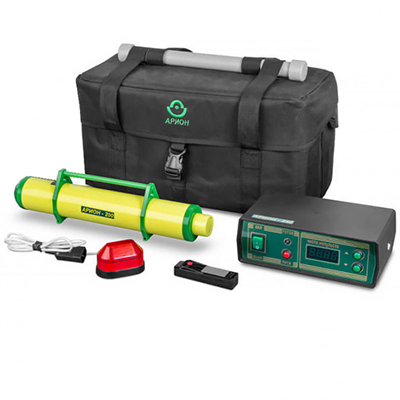

Комплект поставки:
| Для рентгеновского аппарата с ПУ БПУЭ 12/220 | Для рентгеновского аппарата c ПУ БПУЭ КА | |
| Высоковольтный блок | 1 | 1 |
| Пульт управления БПУЭ 12/220 | 1 | — |
| Пульт управления БПУЭ КА | — | 1 |
| Высоковольтный соединительный кабель длиной 25 м | 1 | 1 |
| Аккумулятор 12 В | 1 | — |
| Чехол для аккумулятора | 1 | — |
| Зарядное устройство 12 В / 5 А | 1 | — |
| Пульт дистанционного управления | 1 | 1 |
| Лампа-вспышка | 1 | 1 |
| Кабель питания 220 В | 1 | 1 |
| Кабель питания 12 В | 1 | 1 |
| Комплект ЗИП | 1 | 1 |
| Сумка для рентгеновского аппарата | 1 | 1 |
| Паспорт | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
