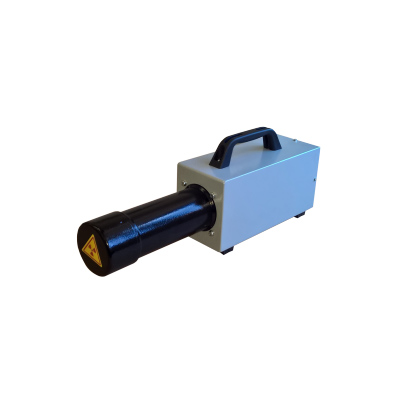

Импульсный рентгеновский аппарат ПАМИР-250
Рентгеновский аппарат ПАМИР-250 применяется для контроля качества сварных швов трубопроводов большинства диаметров в нестационарных условиях.
В этом аппарате используется хорошо известная рентгеновская трубка ИМА5-320Д, электродная система которой состоит из дискового катода с отверстием, в центре которого расположена анодная игла, выполненная из тугоплавкого материала. Данная конструкция обеспечивает четко очерченный фокус небольшого диаметра, так как он точно совпадает с диаметром заостренного анода. Корпус трубки ИМА5-320Д выполнен из стекла, припаянного катодному узлу, заканчивающегося куполообразным выходным окном.
Аппарат ПАМИР-250 может устанавливаться на самоходную внутритрубную установку СИРЕНА-5.
Технические характеристики рентгеновского аппарата ПАМИР-250:
| Рабочее напряжение, кВ | 250 |
| Доза, мР | 1200 |
| Фокусное пятно, мм | 2,5 |
| Максимальная просвечиваемая толщина по стали, мм | 45 |
| Напряжение питания, В | ~230/=24 |
| Вес излучателя, кг | 5,6 |
| Габариты излучателя, мм | 470х109х182 |
