Импульсный рентгеновский аппарат Арион-150
|
Импульсный рентгеновский аппарат Арион-150
Арион-150 — переносной источник рентгеновского излучения, который используется для выполнения работ по радиографическому неразрушающему контролю. По типу излучения - импульсный. Изготавливается в соответствии с ТУ 4276-001-96651179-2012.
Это мобильный, удобный и надежный прибор, который может использоваться как в стационарных, так и в полевых условиях. Позволяет проводить контроль объектов при температуре окружающей среды от −30 до +50 °C, отличается малыми габаритами и массой (блок излучателя весит 2,5 кг). Питание аппарата может осуществляться от аккумуляторной батареи, сети переменного тока 220 В или любого внешнего источника постоянного тока 12 В мощностью не менее 150 Вт (например, бортовая сеть автомобиля).
Источником излучения в Арион-150 является вакуумная рентгеновская трубка с рабочим напряжением на аноде 150 кВ, позволяющая формировать импульсы для просвечивания толщин до 30 мм (по стали). Рабочий пучок излучения имеет широкий телесный угол, что позволяет применять прибор и для фронтального, и для панорамного просвечивания.
Срок службы рентгеновской трубки при правильной эксплуатации — до 1 млн импульсов.
Описание аппарата
Блок излучателя

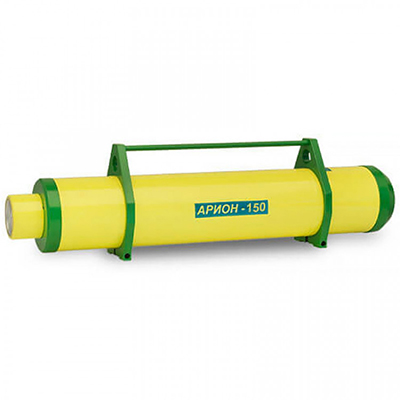

Блок излучателя Арион-150 выполнен в виде цилиндра с ручкой для переноски. С одного торца блока располагается окно выхода рентгеновского излучения, с другого — разъем для подключения высоковольтного кабеля от пульта управления. Фронтальный защитный колпачок предохраняет рентгеновскую трубку от повреждений.
В блоке излучателя располагаются импульсная рентгеновская трубка с холодным катодом, коаксиальная двойная формирующая линия, разрядник-обостритель, резонансный импульсный трансформатор, первичный емкостный накопитель и коммутатор.
Пульт управления

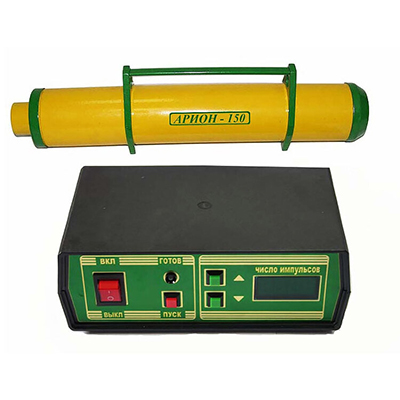

Управление аппаратом и выбор режима работы осуществляется с выносного пульта управления.
Пульт управления выпускается в двух модификациях:
- Пульт БПУЭ 12/220 может работать от сети переменного тока 220 В и от внешнего аккумулятора 12 В
- Пульт БПУЭ КА помещен в ударопрочный кейс и может работать от сети переменного тока 220 В или от встроенного аккумулятора 12 В / 12 А·ч.
Пульт дистанционного управления
Арион-150 поставляется вместе с пультом дистанционного управления (ПДУ), кнопки которого дублируют кнопки «ПУСК» и «СТОП» на штатном пульте управления. Поэтому, управлять началом экспозиции и ее завершением можно дистанционно, по радиоканалу. Максимальный радиус действия пульта в открытом пространстве — 100 м.
Изолирующая среда
В качестве высоковольтной изоляции между токопроводящими элементами в блоке излучателя используется электроизоляционный газ. Благодаря этому Арион-150 существенно легче, чем соразмерные по мощности аппараты с масляной изоляцией. К тому же, газовая изоляция более устойчива к «старению» и не теряет со временем своих свойств.
Работа аппарата
Аппарат создан на основе коаксиальной двойной формирующей линии с газовой изоляцией, заряжаемой высоковольтным резонансным импульсным трансформатором с разомкнутым сердечником. Тормозное рентгеновское излучение наносекундной длительности генерируется в вакуумной трубке с холодным катодом, которая не требует подогрева при подготовке к работе.
На аппарате установлена система защиты от перегрева: после 500 импульсов он автоматически блокируется на 30 секунд. После перерыва аппарат включается автоматически, и далее экспозиция продолжается циклами по 500 импульсов до заданного значения (не более 1500 импульсов). При необходимости экспозиция может проводиться в несколько этапов с повторной установкой значения счетчика и ручным запуском, но при этом общее количество импульсов не должно превышать 5000.
Счетчик импульсов
Арион-150 не позволяет регулировать ток и напряжение на рентгеновской трубке. Напряжение на трубку подается кратковременными импульсами частотой несколько герц. При работе от нестабилизированного источника питания частота может колебаться в пределах от 20 до 25 Гц. При питании от аккумуляторной батареи частота будет зависеть от степени ее заряда. Из-за таких колебаний для получения одинаковой дозы при просвечивании может потребоваться разное время — другими словами, использование таймера экспозиции фактически не позволяет точно ей управлять. Данную проблему можно было бы решить с помощью встроенных стабилизаторов, но это приведет к усложнению конструкции аппаратов и отрицательно скажется на их мобильности.
Разработчики рентгеновских аппаратов Арион нашли простое и закономерное решение — счетчик импульсов. На всех аппаратах серии задается не время экспозиции, а количество импульсов. Благодаря этому доза излучения, попавшая на пленку, будет одинаковой независимо от колебаний частоты напряжения. Общее количество импульсов, произведенных аппаратом с момента его ввода в эксплуатацию, хранится в ячейке энергонезависимой памяти устройства. Данное значение позволяет определять степень износа вакуумной трубки аппарата.
Технические характеристики:
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 150 |
| Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм — рекомендованный режим 1500 имп.: — максимальный режим 5000 имп.: |
20 30 |
| Длительность рентгеновского импульса на полувысоте амплитуды, нс | 2 |
| Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее | 20 |
| Диаметр фокусного пятна, мм | 2,3 |
| Гарантийный ресурс аппарата, импульсов | 500 000 |
| Частота следования импульсов, Гц, при питании от сети переменного тока 220 В | 20 ÷ 25 |
| Напряжение питания от однофазной сети переменного тока частотой 50 ± 1 Гц, В | 220 ± 20 |
| Потребляемая мощность, В·А, не более | 200 |
| Длина высоковольтного кабеля (ВСК), м | 25 |
| Габаритные размеры высоковольтного блока, Ш × Г × В, мм | 400 × 110 × 76 |
| Масса высоковольтного блока, кг | 2,5 |
| Степень защиты высоковольтного блока | IP20 |
Пульт управления БПУЭ 12/220 (поставляется согласно базовой комплектации)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 10 |
| Габаритные размеры, Д × Ш × В, мм | 255 × 170 × 95 |
| Масса, кг | 1,3 |
Пульт управления БПУЭ КА (поставляется опционально взамен БПУЭ 12/220)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 1 |
| Диапазон значений временной задержки, с | 3 ÷ 99 |
| Шаг установки значений временной задержки, с | 1 |
| Срок службы аккумуляторной батареи ПУ, лет | 5 |
| Время работы без подзаряда, ч | 2 |
| Номинальная емкость, А · ч | 12 |
| Напряжение питания от аккумуляторной батареи, В | 12 |
| Габаритные размеры, Д × Ш × В, мм | 310 × 270 × 200 |
| Масса, кг | 7,5 |
| Степень защиты | IP41 |
Комплект поставки:
| Для рентгеновского аппарата с ПУ БПУЭ 12/220 | Для рентгеновского аппарата с ПУ БПУЭ КА | |
| Высоковольтный блок | 1 | 1 |
| Пульт управления БПУЭ 12/200 | 1 | — |
| Пульт управления БПУЭ КА | — | 1 |
| Высоковольтный соединительный кабель длиной 25 м | 1 | 1 |
| Аккумулятор 12 В | 1 | — |
| Чехол для аккумулятора | 1 | — |
| Зарядное устройство 12 В / 5 А | 1 | — |
| Пульт дистанционного управления | 1 | 1 |
| Лампа-вспышка | 1 | 1 |
| Кабель питания 220 В | 1 | 1 |
| Кабель питания 12 В | 1 | 1 |
| Комплект ЗИП | 1 | 1 |
| Сумка для рентгеновского аппарата | 1 | 1 |
| Паспорт | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
