Импульсный рентгеновский аппарат Арион-600
Импульсный рентгеновский аппарат Арион-600

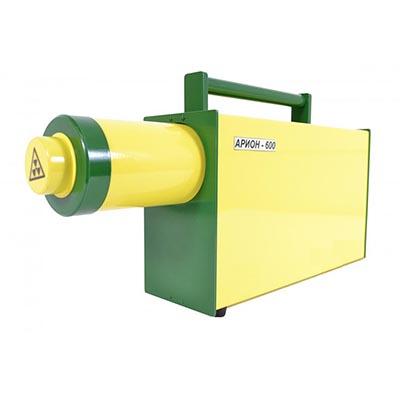

Переносной импульсный рентгеновский аппарат Арион-600 применяется там, где требуется проводить просвечивание материалов до 110 мм толщиной через сталь. Его номинальное напряжение анода составляет 600 кВ. По своим характеристикам данный прибор превосходит все другие подобные устройства, выпускаемые в России. Его разработка была обусловлена потребностью в нестационарном рентгеновском источнике для проведения неразрушающего контроля качества сварных соединений, например, в химической промышленности и атомной энергетике. Благодаря своей мобильности и компактным размерам, аппарат позволяет проводить рентгенографический контроль в труднодоступных местах и на объектах с сложной геометрией.
Иногда возникают ситуации, когда требуется контролировать движущиеся объекты в непрозрачной для видимого спектра среде. Например, необходимо снимать подвижные части машин и механизмов, закрытые кожухом, или фиксировать определенные этапы взрывной реакции. Конструкторским бюро АРИОН была разработана система синхронизации для импульсных рентгеновских аппаратов, что позволяет использовать АРИОН-600 в научных лабораториях для радиационного контроля быстро протекающих процессов.
АРИОН-600 является переносным оборудованием, способным работать от автономных источников электропитания, что особенно актуально при проведении работ в полевых условиях. Максимальная толщина, которую можно просветить, обеспечивается использованием высокочувствительных пленок и усиливающих флуорометаллических экранов.
В рентгеновском аппарате используется металлокерамическая импульсная трубка с ускоряющим напряжением 600 кВ и холодным катодом. Управление трубкой обеспечивает частоту импульсов высокого напряжения от 4 до 7 Гц. Для контроля дозы экспозиции применяется специальный счетчик импульсов с энергонезависимой памятью.
Автоматика прибора обеспечивает оптимальный рабочий режим излучателя с паузой через каждые 500 импульсов. Максимальное значение дозы экспозиции составляет 1500 импульсов, но при необходимости ее можно увеличить, проводя несколько этапов подряд. Для безопасности персонала, во время работы оператор должен находиться на расстоянии не менее 45 метров от источника излучения.
Конструктивная особенность прибора заключается в использовании газового изолятора вместо трансформаторного масла, что обеспечивает большую надежность и долговечность работы прибора. Арион-600 обладает множеством уникальных технических решений, что делает его удобным и надежным инструментом для работы на сложных технологических объектах.
Особенности конструктивного исполнения рентгеновских аппаратов серии Арион
Важнейшие компоненты устройства — вакуумная трубка и разрядник обостритель выпускаются на оборонном предприятии с системой тройной проверки качества (цех, ОТК и ПЗ).
Металлокерамическая рентгеновская трубка, высоковольтный трансформатор с сопутствующими элементами размещены в герметичном блоке из нержавеющей стали, который заполнен диэлектрическим газом под давлением 2 МПа. Данный блок, вместе с первичным накопителем и коммутатором помещён во внешний корпус из алюминиевого сплава. Снаружи излучающий блок имеет транспортировочную ручку, высоковольтный разъем для кабельного соединения с пультом управления, защиту рентгеновской трубки от случайных механических повреждений.
Для транспортировки и хранения частей аппарата предусмотрен чемодан.
Для работы с аппаратами рекомендуется использовать высокочувствительную пленку AGFA F8
Технические характеристики:
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 600 |
| Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм — рекомендованный режим 1500 имп.: — максимальный режим 5000 имп.: |
70 110 |
| Длительность рентгеновского импульса на полувысоте амплитуды, нс | 1,5 |
| Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее | 280 |
| Диаметр фокусного пятна, мм | 3,0 |
| Гарантийный ресурс аппарата, импульсов | 500 000 |
| Частота следования импульсов, Гц, при питании от сети переменного тока 220 В | 4 ÷ 7 |
| Напряжение питания: от однофазной сети переменного тока частотой 50 ± 1 Гц, В | 220 ± 20 |
| Потребляемая мощность, В·А, не более | 200 |
| Длина высоковольтного кабеля (ВСК), м | 50 |
| Габаритные размеры высоковольтного блока, Ш × Г × В, мм | 530 × 270 × 115 |
| Масса высоковольтного блока, кг | 8,1 |
| Степень защиты высоковольтного блока | IP20 |
Пульт управления БПУЭ 12/220 (поставляется согласно базовой комплектации)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 10 |
| Габаритные размеры, Д × Ш × В, мм | 255 × 170 × 95 |
| Масса, кг | 1,3 |
Пульт управления БПУЭ КА (поставляется опционально взамен БПУЭ 12/220)
| Диапазон количества импульсов рентгеновского излучения, имп. | 10 ÷ 1500 |
| Шаг установки количества импульсов рентгеновского излучения, имп. | 1 |
| Диапазон значений временной задержки, с | 3 ÷ 99 |
| Шаг установки значений временной задержки, с | 1 |
| Срок службы аккумуляторной батареи ПУ, лет | 5 |
| Время работы без подзаряда, ч | 2 |
| Номинальная емкость, А · ч | 12 |
| Напряжение питания от аккумуляторной батареи, В | 12 |
| Габаритные размеры, Д × Ш × В, мм | 310 × 270 × 200 |
| Масса, кг | 7,5 |
| Степень защиты | IP41 |
Комплект поставки:
| Для рентгеновского аппарата с ПУ БПУЭ 12/220 | Для рентгеновского аппарата c ПУ БПУЭ КА | |
| Высоковольтный блок | 1 | 1 |
| Пульт управления БПУЭ 12/220 | 1 | — |
| Пульт управления БПУЭ КА | — | 1 |
| Высоковольтный соединительный кабель длиной 50 м | 1 | 1 |
| Аккумулятор 12 В | 1 | — |
| Чехол для аккумулятора | 1 | — |
| Зарядное устройство 12 В / 5 А | 1 | — |
| Пульт дистанционного управления | 1 | 1 |
| Лампа-вспышка | 1 | 1 |
| Кабель питания 220 В | 1 | 1 |
| Кабель питания 12 В | 1 | 1 |
| Комплект ЗИП | 1 | 1 |
| Сумка для рентгеновского аппарата | 1 | 1 |
| Паспорт | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
