Импульсный рентгеновский аппарат Арион-400

Импульсный рентгеновский аппарат Арион-400

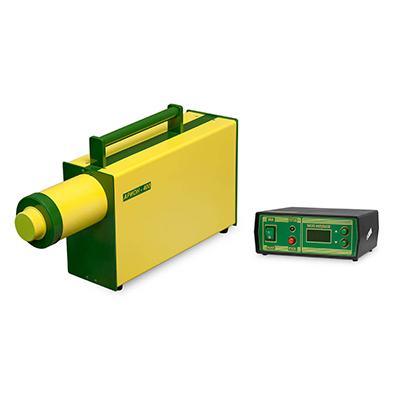

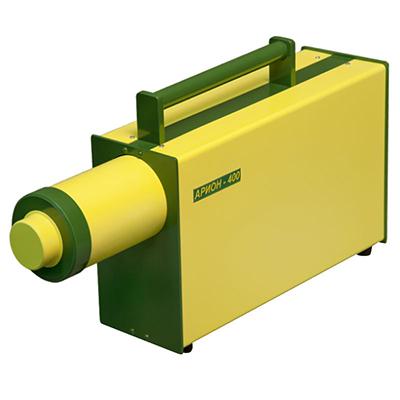

Рентгеновский дефектоскоп Арион-400 представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов.

Возможность автономного питания, компактный дизайн и легкий вес, в сочетании с характеристиками излучаемых импульсов с достаточной дозой для проникновения через толщи до 80 мм (например, сталь, при фокусном расстоянии 500 мм и съемке на пленку РТ-1 + УПВ-2 в максимальном режиме), делают этот прибор универсальным.

Фотография рентгеновского снимка приложенного к экрану негатоскопа Гелиос Мини. Условия просвечивания (труба ∅ 325 мм, толщина стенки 35 мм, сварное стыковое соединение): р/а Арион-400, просвечивание через 2 стенки (суммарно 70 мм), плёнка F8 с экраном NDT-1200, экспозиция 4000 импульсов.

Фотография рентгеновского снимка приложенного к экрану негатоскопа Гелиос Мини. Условия просвечивания (труба ∅ 273 мм, толщина стенки 17 мм, сварное стыковое соединение): р/а Арион-400, просвечивание через 2 стенки (суммарно 34 мм), плёнка F8 с экраном NDT-1200, экспозиция 180 импульсов.

Длительная практика использования рентгеновского аппарата Арион-400 специалистами экспертных лабораторий подтверждает целесообразность его применения для проведения рентгеновского контроля особо важных объектов в условиях работы на местности, где требуются частые перемещения рентгеновского аппарата, а также в труднодоступных местах объектов с сложной геометрией.

АРИОН-400 представляет собой мощный, легкий, компактный и простой в управлении рентгеновский аппарат. При проведении неразрушающего контроля в ограниченных пространственных условиях, Арион-400 является удобной альтернативой более громоздким и тяжелым источникам излучения постоянного напряжения.

Источником питания для Арион-400 может служить однофазная сеть переменного тока 220 В, внешний или встроенный аккумулятор (опционально), бортовая сеть автомобиля.

В рентгеновском аппарате применяется импульсная трубка с холодным катодом, работающая по принципу взрывной электронной эмиссии. Частота следования импульсов составляет 4–7 Гц. Длительность интервалов между ними — величина не постоянная и зависит от отклонений напряжения питания устройства. При этом экспозиционная доза за одинаковые отрезки времени так же не постоянна. Поэтому расчёт дозы рентгеновского излучения по времени экспозиции во время работы от разряжающейся батареи является приблизительным даже при использовании дозиметра, что не всегда удобно. Но, в отличие от импульсных аппаратов других производителей, на Арион экспозиционная доза контролируется не таймером, а счётчиком импульсов. Кроме того, счётчик импульсов служит для определения степени износа устройства с начала эксплуатации.

Порядок работы с рентгеновским аппаратом

• Сначала устанавливается количество импульсов для получения необходимой дозы экспозиции, к примеру 1500 (максимальное значение);
• В течение 10 секунд после нажатия кнопки «ПУСК» начинается экспозиция
• Счётчик отсчитывает 500 импульсов, после чего в целях защиты от перегрева прибор переводится в режим «ПАУЗА» с блокировкой повторных пусков
• По истечении 90 секунд начинается следующий цикл экспозиции длиной в 500 импульсов
• После трёх таких циклов процесс завершается, и аппарат переходит в состояние готовности

Для меньших значений импульсов процесс экспозиции закончится в соответствующей точке одного из трёх описанных циклов. Если для просвечивания объекта контроля требуется экспозиция более 1500 импульсов, вышеперечисленные действия выполняются снова — производится нажатие кнопки «ПУСК» (пульт помнит предыдущее значение импульсов) и т.д. Таким образом, просвечивание может выполняться за несколько этапов, однако общее число импульсов не должно превышать 5000. Для контроля изделия с большей радиационной толщиной необходимо применять рентгеновский аппарат с большим напряжением на рентгентрубке.

В процессе экспозиции персонал группы А (оператор) должен находиться не ближе 40 м от источника излучения, двигаясь в направлении, противоположном выходу излучения, в пределах конуса с углом раскрытия 120° по оси, совпадающей с осью высоковольтного блока.

Аппараты АРИОН используют газовую изоляцию (газовую смесь на основе шестифтористой серы) между высоковольтными компонентами. Это делает устройства легче по сравнению с аналогичными устройствами, использующими масляный диэлектрик. Преимущество газовой изоляции также заключается в её более стабильной среде, менее подверженной "старению" по сравнению с трансформаторным маслом, которое со временем теряет свои свойства.

Для соединения блока с пультом управления применяется высоковольтный кабель с разъёмами, обладающими многоуровневой изоляцией и фиксирующей гайкой. Эта конструкция обеспечивает надёжный контакт и высокий уровень защиты от пробоя.

Рентгеновские аппараты АРИОН выпускаются с 2006 года. Производитель уделяет особое внимание сбору статистической информации о работе дефектоскопов в различных климатических условиях и режимах эксплуатации. На основании этой информации реализуются предложения по их улучшению с участием опытных дефектоскопистов, а также проводится подготовка к выпуску новых версий.

Технические характеристики:

Пульт управления БПУЭ 12/220 (поставляется согласно базовой комплектации)

Пульт управления БПУЭ КА (поставляется опционально взамен БПУЭ 12/220)

Комплект поставки:
