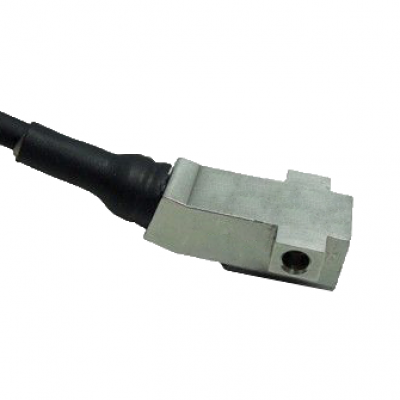

Преобразователь ультразвуковой TWN-F2L-E8P1.0EL9-1CE
Тип оборудования: Преобразователь ультразвуковой
Производитель: TWN Технолоджи
Модель: TWN-F2L-E8P1.0EL9-1CE
Гарантия: 1 год
Описание преобразователя TWN-F2L-E8P1.0EL9-1CE:
Преобразователи с интегрированной призмой совмещают в одном корпусе преобразователь на фазированной решетке и призму. Акустический контакт между преобразователем и призмой оптимален и не требует нанесения контактной жидкости. Данные преобразователи используются для контроля сварных соединений в ручном режиме с углом ввода 40°–70°, а также для ручного контроля стресс-коррозионных трещин и контроля на соответствие с нормами AWS и АРД.
Особенности
- Преобразователь и призма в одном корпусе
- Низкий профиль корпуса для контроля наклонным лучом
- Не требует дополнительной контактной жидкости
- Компактный корпус обеспечивает легкий доступ к труднодоступным участкам
- Контроль под углом от 30° до 70° в стали
- Исполнение по индивидуальному заказу с учетом радиуса кривизны объекта
Технические характеристики TWN-F2L-E8P1.0EL9-1CE:
|
Модель ПЭП |
Основные параметры |
||||
|
Частота (МГц) |
Кол-во элементов |
Шаг (мм) |
Подъем (мм) |
Апертура (мм) |
|
|
F2L-E8P1.0EL9-1CE |
2 |
8 |
1.0 |
9 |
8 |
|
F4L-E16P0.5EL9-1CE |
4 |
16 |
0.5 |
9 |
8 |
|
F4L-E16P0.5EL10-1CE |
4 |
16 |
0.5 |
10 |
8 |
|
F5L-E128P0.6EL4-4DE |
5 |
128 |
0.6 |
4 |
76.8 |
