Малогабаритные наклонные УЗ ПЭП 4МГц AN40xx
Тип оборудования: Малогабаритные наклонные УЗ ПЭП 4МГц
Производитель: Кропус
Модель: AN40xx
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.
Маркировка по ГОСТ: П121-4-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь
Номинальная частота 4 МГц
Размер пьезоэлемента 8х9 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Обозначение по ГОСТ- П121-4-ХХ-М (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 4 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN4030 - преобразователь ультразвуковой 4,0 МГц с углом ввода 30 градусов
Обозначение по ГОСТ: П121-4-30-М
Частота 4,0 МГц.
Угол ввода в сталь 30º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4040 - преобразователь ультразвуковой 4,0 МГц с углом ввода 40 градусов
Обозначение по ГОСТ: П121-4-40-М
Частота 4,0 МГц.
Угол ввода в сталь 40º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4045 - преобразователь ультразвуковой 4,0 МГц с углом ввода 45 градусов
Обозначение по ГОСТ: П121-4-45-М
Частота 4,0 МГц.
Угол ввода в сталь 45º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4050 - преобразователь ультразвуковой 4,0 МГц с углом ввода 50 градусов
Обозначение по ГОСТ: П121-4-50-М
Частота 4,0 МГц.
Угол ввода в сталь 50º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4055 - преобразователь ультразвуковой 4,0 МГц с углом ввода 55 градусов
Обозначение по ГОСТ: П121-4-55-М
Частота 4,0 МГц.
Угол ввода в сталь 55º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

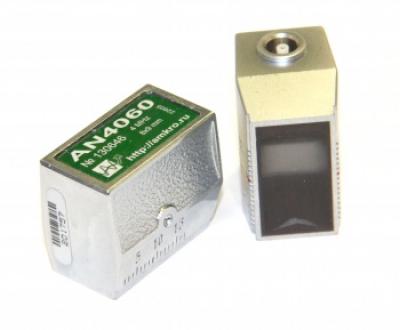

- AN4060 - преобразователь ультразвуковой 4,0 МГц с углом ввода 60 градусов
Обозначение по ГОСТ: П121-4-60-М
Частота 4,0 МГц.
Угол ввода в сталь 60º.
Стрела - мм
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4065 - преобразователь ультразвуковой 4,0 МГц с углом ввода 65 градусов
Обозначение по ГОСТ: П121-4-65-М
Частота 4,0 МГц.
Угол ввода в сталь 65º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4070 - преобразователь ультразвуковой 4,0 МГц с углом ввода 70 градусов
Обозначение по ГОСТ: П121-4-70-М
Частота 4,0 МГц.
Угол ввода в сталь 70º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4075 - преобразователь ультразвуковой 4,0 МГц с углом ввода 75 градусов
Обозначение по ГОСТ: П121-4-75-М
Частота 4,0 МГц.
Угол ввода в сталь 75º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN4090 - преобразователь ультразвуковой 4,0 МГц, поверхностной волны
Обозначение по ГОСТ: П121-4-90-М
Частота 4,0 МГц.
Поверхностной волны
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
