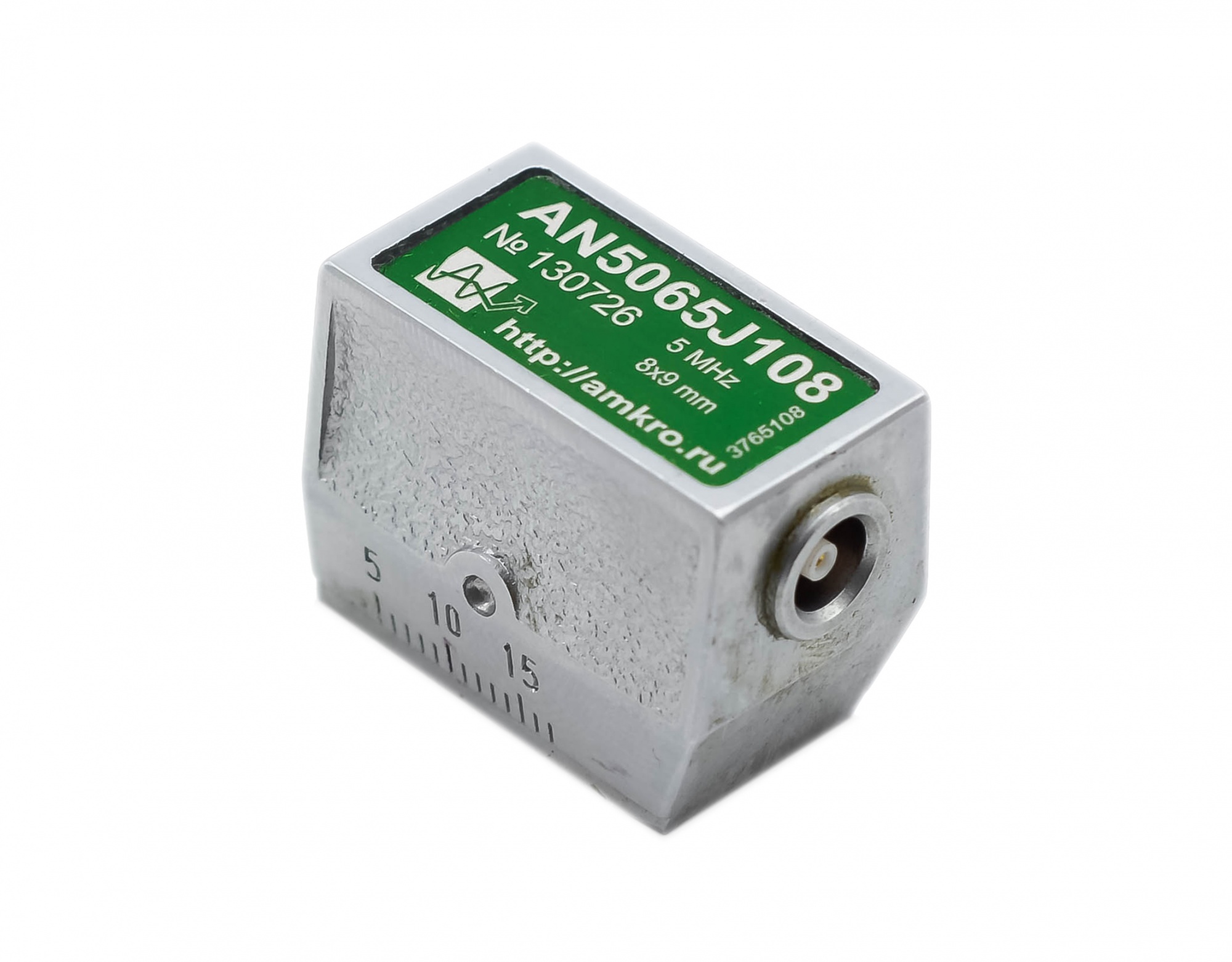

Наклонные совмещенные притертые преобразователи 5 МГц 65 град AN5065Jxx

Тип оборудования: Наклонные совмещенные притертые преобразователи

Производитель: Кропус

Модель: AN5065Jxx

Гарантия: 1 год

Описание:

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 5 МГц, угол ввода в сталь 65 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AN5065Jxx, где

• AN -тип корпуса и конструкции;
• 50 - частота 5,0 МГц
• 65 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
• J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
• xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Направление притирки- вдоль направления излучения УЗ колебаний
• Диаметр притирки- любой по заказу
• Угол ввода ультразвуковых колебаний в сталь 20-65 °
• Обозначение по ГОСТ- П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
• Номинальная частота преобразователя- 5,0 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 8х9 мм
• Размер контактной поверхности (до притирки)- 13х24 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм

Модели:

• AN5065J068 (с диаметром 68 мм)
• AN5065J089 (с диаметром 89 мм)
• AN5065J159 (с диаметром 159 мм)
• AN5065J219 (с диаметром 219 мм)
• AN5065J273 (с диаметром 273 мм)
• AN5065J325 (с диаметром 325 мм)
