Миниатюрные наклонные УЗ ПЭП 10МГц AZ10xx
Тип оборудования: Миниатюрные наклонные
Производитель: Кропус
Модель: AZ10xx
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный миниатюрный поперечных волн.
Маркировка по ГОСТ: П121-10-ХХ-ММ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20
Номинальная частота 10 МГц
Размер пьезоэлемента 4х4 мм.
Разъем - Microdot
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Обозначение по ГОСТ- П121-10-ХХ-MM (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 10 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 4х4 мм
- Размер контактной поверхности- 10,3х19,3 мм
- Материал призмы- орстекло
- Разъем подключения- Microdot S-50
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- алюминий с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 10,3 х 26,5 х 9,4 мм
Модели:
- AZ1040 - преобразователь ультразвуковой 10,0 МГц с углом ввода 40 градусов
Обозначение по ГОСТ: П121-10-40-ММ
Частота 10 МГц.
Угол ввода в сталь 40º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AZ1050 - преобразователь ультразвуковой 10,0 МГц с углом ввода 50 градусов
Обозначение по ГОСТ: П121-10-50-ММ
Частота 10 МГц.
Угол ввода в сталь 50º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AZ1060 - преобразователь ультразвуковой 10,0 МГц с углом ввода 60 градусов
Обозначение по ГОСТ: П121-10-60-ММ
Частота 10 МГц.
Угол ввода в сталь 60º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

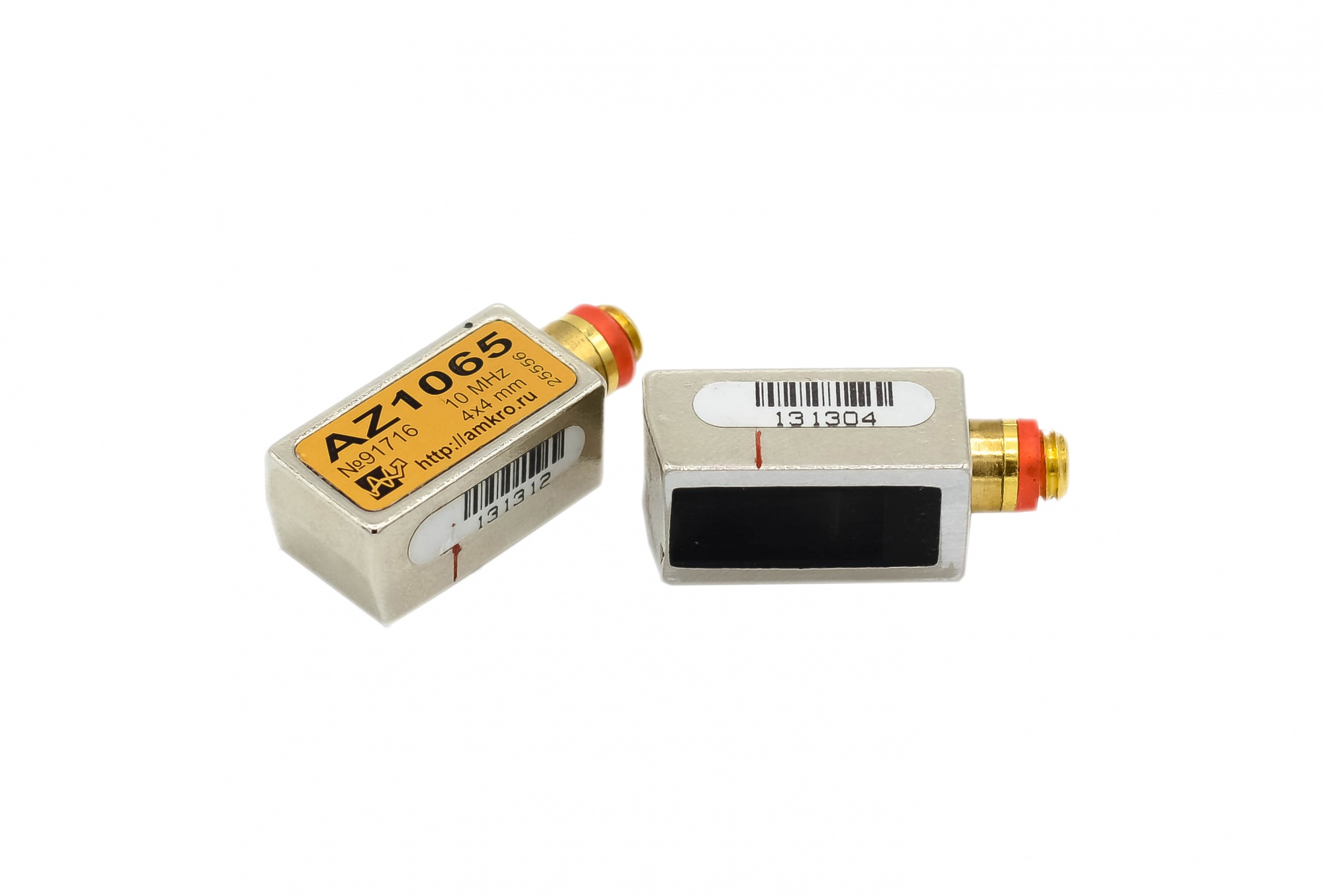

- AZ1065 - преобразователь ультразвуковой 10,0 МГц с углом ввода 65 градусов
Обозначение по ГОСТ: П121-10-65-ММ
Частота 10 МГц.
Угол ввода в сталь 65º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AZ1070 - преобразователь ультразвуковой 10,0 МГц с углом ввода 70 градусов
Обозначение по ГОСТ: П121-10-70-ММ
Частота 10 МГц.
Угол ввода в сталь 70º.
Стрела - 6 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AZ1075 - преобразователь ультразвуковой 10,0 МГц с углом ввода 75 градусов
Обозначение по ГОСТ: П121-10-75-ММ
Частота 10 МГц.
Угол ввода в сталь 75º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AZ1090 - преобразователь ультразвуковой 10,0 МГц, поверхностной волны
Обозначение по ГОСТ: П121-10-90-ММ
Частота 10 МГц.
Поверхностная волна
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
