Тензометрический датчик HM2D4
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: HM2D4
Гарантия: 24 месяца
Описание тензометрического датчика HM2D4:

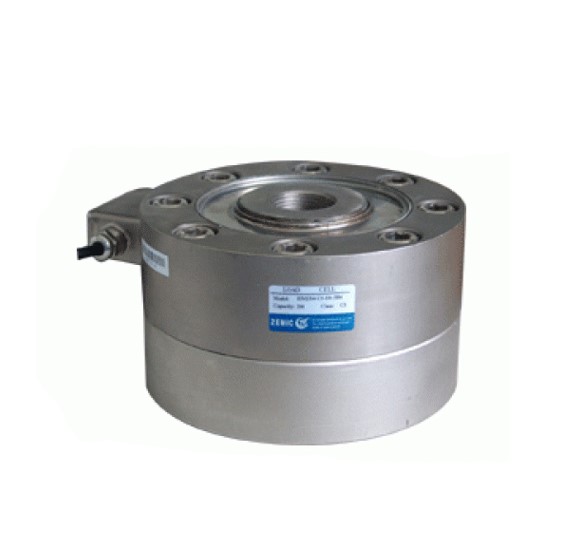

HM2D4 — тензометрический датчик мембранного типа (шайба).
Мембранный тип датчиков применяется для изготовления бункерных, автомобильных, вагонных весов, а также в других весодозирующих системах, где обычные датчики не могут быть вмонтированы ввиду их больших габаритных размеров. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Корпус HM2D4 выполнен из стали с никелевым покрытием с применением лазерной сварки, класс защиты тензодатчика IP68 (полная пыле- и влагозащищенность). Компактность и небольшая высота HM2D4 обеспечивают быструю и надежную установку.
Технические характеристики тензодатчика HM2D4:
|
Нагрузка |
t |
0.5/1/2/5/10/20 |
||
| Класс точности |
G1 |
C1 |
C2 |
|
| Максимальное количество поверочных интервалов |
n max |
1000 |
1000 |
2000 |
|
Минимальный поверочный интервал |
v min |
Emax/2000 |
Emax/3000 |
Emax/5000 |
|
Общая ошибка |
(%FS) |
≤±0.050 |
≤±0.050 |
≤±0.030 |
|
Ползучесть |
(%FS/30min) |
≤±0.050 |
≤±0.038 |
≤±0.024 |
| Температурное отклонение чувствительности |
(%FS/10℃) |
≤±0.050 |
≤±0.028 |
≤±0.017 |
| Температурное отклонение нуля |
(%FS/10℃) |
≤±0.050 |
≤±0.047 |
≤±0.023 |
|
Выходная чувствительность |
(mv/v) |
2.0±0.002 |
||
|
Входное сопротивление |
(Ω) |
350±3 |
||
|
Выходное сопротивление |
(Ω) |
351±2 |
||
|
Сопротивление изоляции |
(MΩ) |
≥5000(50VDC) |
||
| Баланс нуля |
(%FS) |
1.0 |
||
|
Диапазон термокомпенсации |
(℃) |
-10~+40 |
||
|
Рабочий диапазон температур |
(℃) |
-35~+65 |
||
| Диапазон напряжения питания |
(V) |
5~12(DC) |
||
| Максимально допустимое напряжение питания |
(V) |
18(DC) |
||
| Предельная нагрузка |
(%FS) |
150 |
||
| Разрушающая нагрузка |
(%FS) |
300 |
||

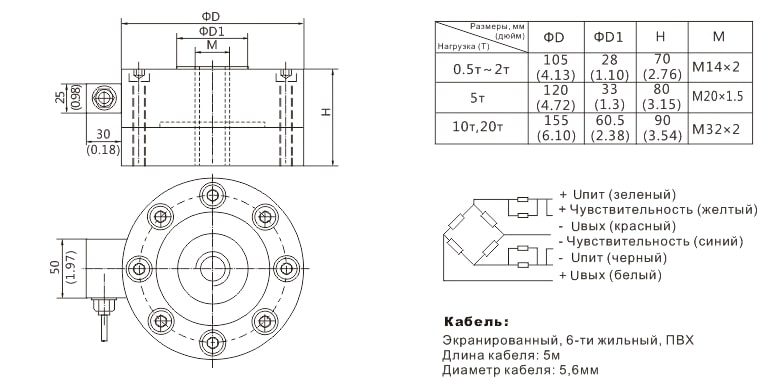

Размеры HM2D4:
Модели HM2D4:
- HM2D4-C3-0.5T-5B6 173,40 225,42
- HM2D4-C3-2.0T-5B6 192,78 249,90
- HM2D4-C3-5.0T-5B6 240,72 313,14
- HM2D4-C3-10T-5B6
- HM2D4-C3-20T-5B6
- HM2D4-C3-50T-5B6
