Тензометрический датчик BM24R
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: BM24R
Гарантия: 30 месяцев
Описание тензометрического датчика BM24R:

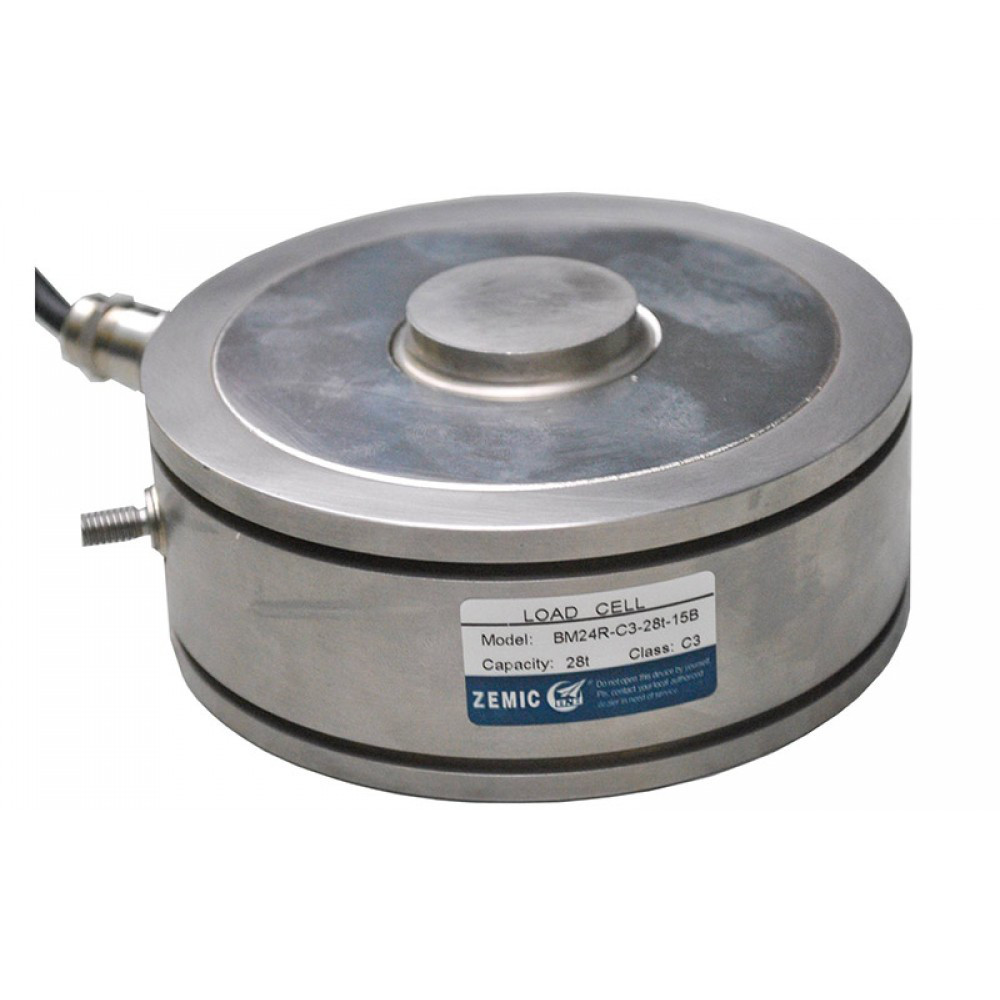

BM24R — тензометрический датчик мембранного типа (шайба)
Мембранный тип датчиков применяется для изготовления бункерных, автомобильных, вагонных весов, а также в других весодозирующих системах, где обычные датчики не могут быть вмонтированы ввиду их больших габаритных размеров. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Тензодатчик BM24R может применяться в тяжелых промышленных условиях (щелочных и кислотных средах). Корпус выполнен из нержавеющей стали с применением лазерной сварки, класс защиты тензодатчика IP68 (полная пыле- и влагозащищенность). Рекомендован для применения на мясокомбинатах и молокозаводах. Компактность и небольшая высота BM24R обеспечивают быструю и надежную установку.
Технические характеристики тензодатчика BM24R:
| Класс точности | OIML R60 C3 / OIML R60 C4 / OIML R60 C5 | |||||||
| Максимальная нагрузка (НПВ) | т |
|
||||||
| Максимальное количество поверочных интервалов | nmax | C3 = 3000, C4 = 4000, C5 = 5000 | ||||||
| Минимальный поверочный интервал | Vmin | C3 = 10.000, C4 and C5 = 16.000 | ||||||
| Общая ошибка | % от НПВ | C3 = ± 0.0230, C4 = ± 0.0174, C5 = ± 0.0140 | ||||||
| Предельная нагрузка | % от НПВ | 150% | ||||||
| Безопасная боковая нагрузка | % от НПВ | 75% | ||||||
| Баланс нуля | % от НПВ | ± 1.0 | ||||||
| Выходная чувствительность | мВ/В |
|
||||||
| Входное сопротивление | Ом |
|
||||||
| Выходное сопротивление | Ом |
|
||||||
| Сопротивление изоляции | МОм | ≥ 5000 (50VDC) | ||||||
| Диапазон напряжения питания | В | 10 ~ 15 (DC) | ||||||
| Максимально допустимое напряжение питания | В | 30 (DC) | ||||||
| Диапазон термокомпенсации | °С | – 10 ~ +40 | ||||||
| Рабочий диапазон температур | °С | – 35 ~ +65 | ||||||
| Температура хранения | °С | – 40 ~ +70 | ||||||
| Материал | Нержавеющая сталь | |||||||
| Класс пылевлагозащиты | IP68 | |||||||
| Рекомендация по силе затяжки болтов | Н*м | M5:3.5 M6:10 |

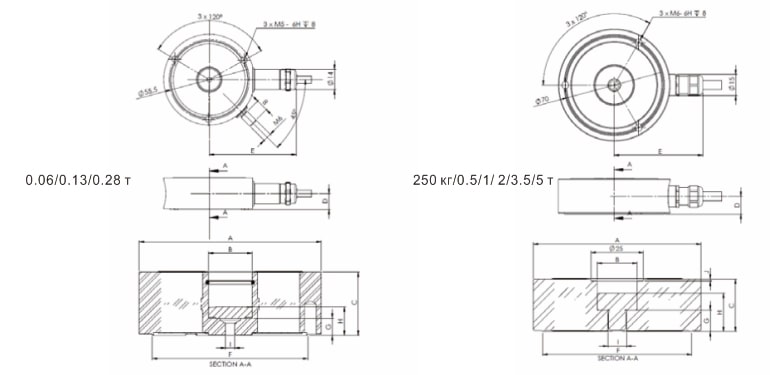

Размеры BM24R:
Модели BM24R:
- BM24R-C3-60kg-3B
- BM24R-C3-250kg-3B
- BM24R-C3-500kg-3B
- BM24R-C3-1t-3B
- BM24R-C3-2t-6B
- BM24R-C3-5t-10B
- BM24R-C3-10t-15B
- BM24R-C3-13t-15B
- BM24R-C3-28t-15B
- BM24R-C3-60t-15B
