Тензометрический датчик H2F
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: H2F
Гарантия: 24 месяца
Описание тензометрического датчика H2F:

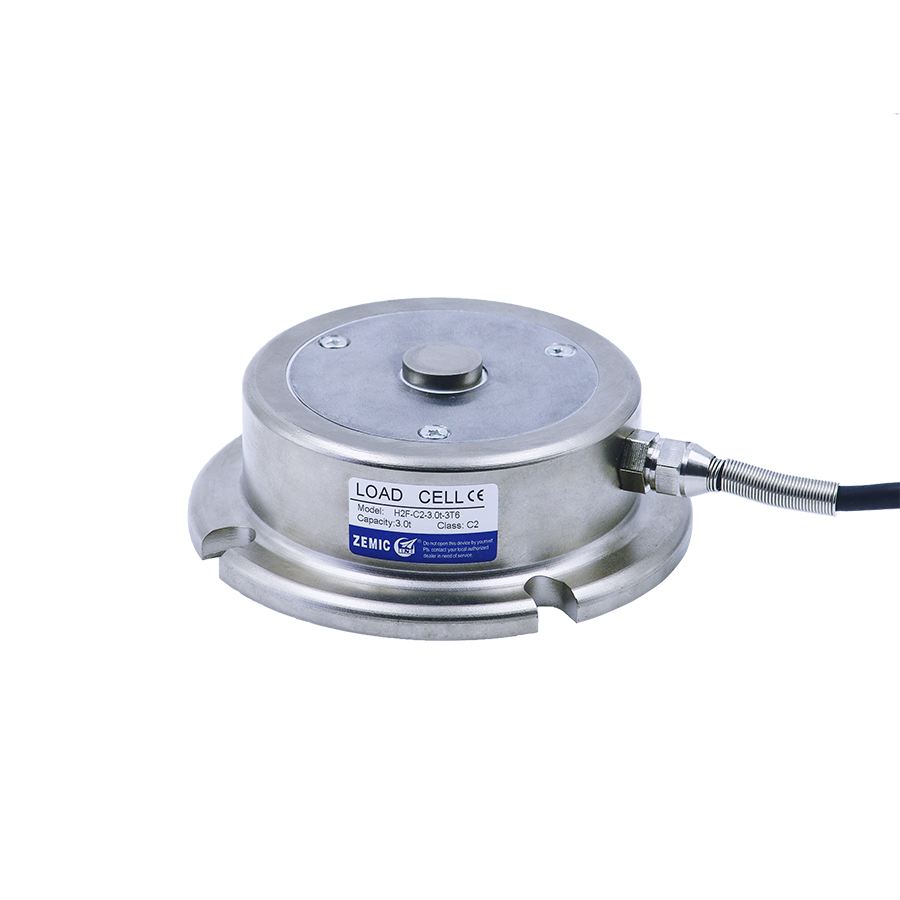

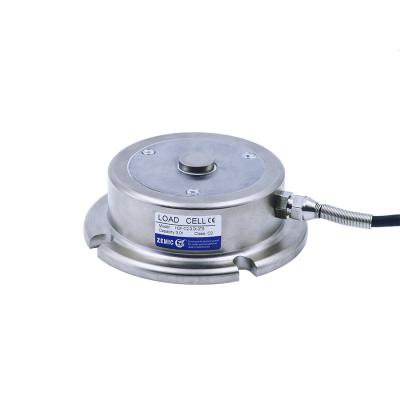

H2F — тензометрический датчик мембранного типа (шайба).
Мембранный тип датчиков применяется для изготовления бункерных, автомобильных, вагонных весов, а также в других весодозирующих системах, где обычные датчики не могут быть вмонтированы ввиду их больших габаритных размеров. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Корпус H2F выполнен из стали с никелевым покрытием, класс защиты тензодатчика IP67. Компактность и небольшая высота H2F обеспечивают быструю и надежную установку.
Технические характеристики тензодатчика H2F:
|
Класс точности |
C1 |
C2 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.02 |
|
Номинальнаячувствительность (мВ/В) |
2.0+0.01 |
Температ. отклонение нуля( %FS/10°С ) |
0.02 |
|
|
Общая ошибка (%FS) |
0.05 |
0.03 |
Диапазон термокомпенсации,°С |
-10 -+40 |
|
Нелинейность (%FS) |
0.05 |
0.03 |
Рабочий диапазон температур,°С |
-35 -+65 |
|
Гистерезис (%FS) |
0.01 |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|
Ползучесть(%FS/30мин) |
0.02 |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
770+30 |
Предельная нагрузка (%FS) |
150 |
|
|
Выходное сопротивление (Ω) |
700+3 |
Разрушающая нагрузка(%FS) |
300 |
|
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC)
|
Класс защиты по EN 60 529 |
IP67 |
|
|
Баланс нуля (%FS) |
1.0
|
Длина кабеля, м |
3(1-3t),4(5-10t), |
|
|
|
|
Спецификация кабеля |
6-х жильный экранированный Ø 6мм |
|

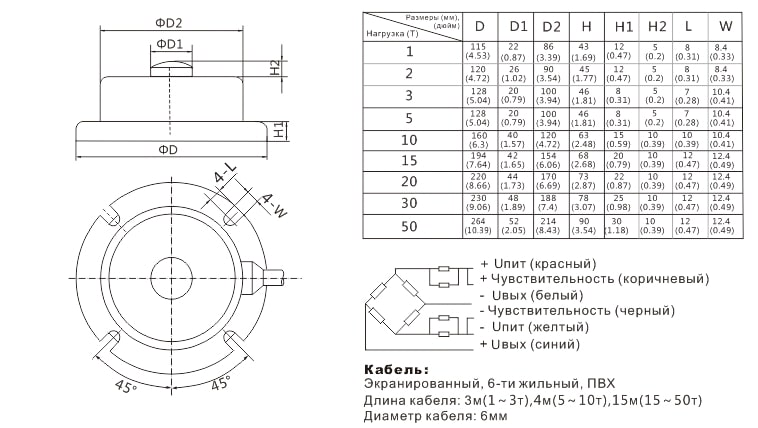

Размеры H2F:
Модели H2F:
- H2F-C2-1,0t-3T6
- H2F-C2-2,0t-3T6
- H2F-C2-3,0t-3T6
- H2F-C2-5,0t-4T6
- H2F-C2-10t-4T6
- H2F-C2-15t-4T6
- H2F-C2-20t-5T6
- H2F-C2-50t-5T6
