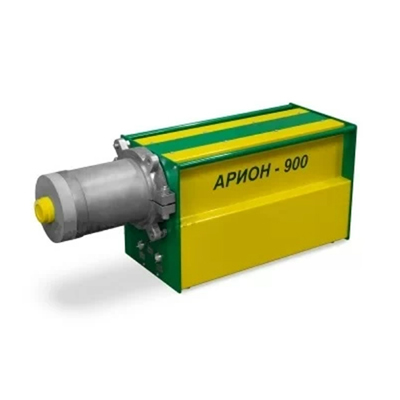

Импульсный рентгеновский аппарат Арион-900 для регистрации быстропротекающих процессов
Импульсный рентгеновский аппарат Арион-900 для регистрации быстропротекающих процессов
Аппарат Арион-900 разработан для зафиксирования и анализа быстропротекающих процессов (БПП), используя рентгеновское излучение. Эти процессы, такие как взрывы, столкновения и распространение ударных волн, имеют значимость для нескольких промышленных отраслей.
Используя металлокерамическую импульсную трубку с напряжением 900 кВ и холодным катодом, аппарат обеспечивает минимальное время экспозиции и достаточную дозу излучения - два основных параметра для рентгеновского исследования БПП. Напряжение и ток на трубке не требуют регулировки.
Однако ключевым моментом при регистрации БПП является синхронизация рентгеновского импульса с фазой процесса, которую необходимо зафиксировать. Для этого поставляется система управления, контроля и синхронизации (СУКС), которая согласует запуск процесса и аппарата. Время реакции аппарата после получения сигнала составляет 6,25 мкс.
Арион-900 является портативным, что позволяет проводить исследования в различных условиях. Питание осуществляется от сети переменного тока напряжением 220 В. В качестве диэлектрика в высоковольтном блоке используется газ, что обеспечивает стабильную изоляцию и позволяет поддерживать его работоспособность в течение времени. Конструкция высоковольтного блока предусматривает возможность замены рентгеновской трубки на месте без необходимости в специальных условиях.
Технические характеристики:
| Рабочее напряжение на аноде рентгеновской трубки, кВ | 900 |
| Экспозиционная доза рентгеновского излучения на расстоянии 1 м от торца аппарата за 1 импульс, мР | 10 |
| Максимальная толщина стали, доступная для просвечивания при использовании пленки с чувствительностью не менее 1000 1/Р и флуоресцентных усиливающих экранов на расстоянии 1 м, мм | 35 |
| Длительность рентгеновского импульса на полувысоте амплитуды, нс | 3 |
| Диаметр фокусного пятна, мм | 2,8 |
| Ресурс рентгеновской трубки ИМА5-320Д, импульсов | 100 |
| Питание | однофазная сеть переменного тока напряжением 220±22 В и частотой 50±1 Гц |
| Потребляемая мощность, В·А, не более | 200 |
| Амплитуда импульса запуска, В * | 15 |
| Длительность импульса запуска, мкс * | 10 |
| Длительность фронта импульса запуска, нс * | 10–15 |
| Время срабатывания аппарата после прихода на ВБ импульса запуска, мкс | 6,25±0,1 |
| Масса высоковольтного блока, кг | 50 |
| Габаритные размеры высоковольтного блока (Д × Ш × В), мм | 980 × 320 × 610 |
| Масса пульта управления, кг | 3 |
| Габаритные размеры пульта управления (Д × Ш × В), мм | 170 × 225 × 95 |
| Диапазон рабочих температур, °С | +10...+35 |
* Указанные параметры запускающего импульса формируются непосредственно в пульте управления аппарата и подаются с разъема ПУ через кабель системы запуска (КСЗ) на разъем высоковольтного блока. Данный канал запуска предназначен для испытания аппарата на работоспособность.
Комплект поставки:
- Высоковольтный блок
- Пульт управления
- Высоковольтный соединительный кабель (50 м) - 2 шт.
- Кабель системы запуска (50 м)
- Рентгеновская трубка ИМА-5-320Д (ЗИП)
- Ключ для замены рентгеновской трубки
- Комплект эксплуатационной документации
