Импульсный рентгеновский аппарат Триада-300

Импульсный рентгеновский аппарат Триада-300
/images/all/3/21034/big/img_5.jpg
jijijij

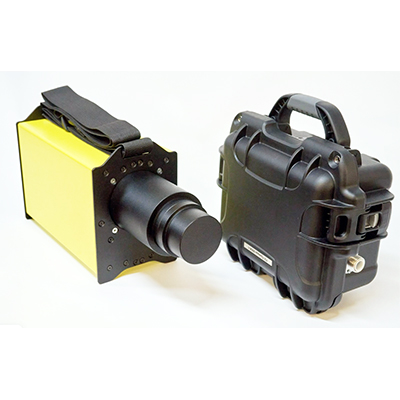

Импульсный рентгеновский аппарат Триада-300
/images/all/3/21034/big/img_14.jpg
Импульсный рентгеновский аппарат Триада-300

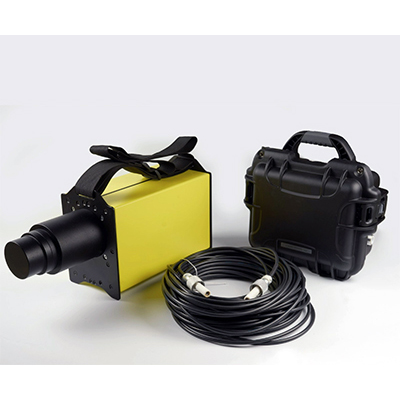

Рентгеновский аппарат Триада-300
/images/all/3/21034/big/img_16.jpg
1

Новинка!

ЦЕНА С НДС: 690 000 руб.

В КОРЗИНУ

Артикул: 30736

А3 Инжиниринг

Назначение

Портативный импульсный рентгеновский аппарат Триада-300 предназначен для использования в качестве источника ионизирующего излучения при проведении радиографического контроля сварных швов и основного металла.

Область применения

Аппарат Триада-300 идеально подходит для проведения радиографического контроля как с использованием направленного источника излучения, так и для панорамного контроля. Угол выхода рентгеновского излучения аппарата составляет около 180 градусов, что позволяет использовать его для выполнения задач, требующих высокой универсальности.

Это делает Триаду-300 отличным выбором для контроля сварки на магистральных трубопроводах, включая трубы больших диаметров, с применением рулонной рентгеновской пленки AGFA D7 и усиливающих экранов. Для трубы диаметром 1220 мм время экспозиции составляет около 7 минут (в зависимости от толщины стенки), а для трубы диаметром 1440 мм — около 18 минут. Для труб меньшего диаметра и с меньшей толщиной стенки время просвечивания также сокращается, что значительно увеличивает производительность радиографического контроля.

Отличительные особенности:

Время работы: до 30 минут в час (зависит от условий эксплуатации, включая температуру окружающей среды).
Высокая проникающая способность: до 40 мм по стали.
Пульт дистанционного управления: включен в стандартную комплектацию.
Мобильность: возможность работы от источника питания 24V.
Простота эксплуатации: интуитивно понятное управление и удобство в обслуживании.
Совместимость с щелевыми коллиматорами: для точной настройки и контроля.
Компактность и легкость: малые размеры и вес позволяют использовать аппарат в полевых условиях.

Условия эксплуатации

Импульсный рентгеновский аппарат Триада-300 может эксплуатироваться в широком температурном диапазоне от −40 до +50 °C и при относительной влажности воздуха до 98%.

Гарантии изготовителя

Изготовитель гарантирует, что аппарат Триада-300 соответствует заявленным техническим характеристикам и требованиям при соблюдении условий транспортировки, хранения и эксплуатации в течение гарантийного срока.

Технические характеристики рентгеновского аппарата Триада-300:

Амплитуда напряжения на рентгеновской трубке, кВ	300
Экспозиционная доза рентгеновского излучения*, мР, не менее	1500, Величина дозы указана на расстоянии (500 ± 15) мм от торца рентгеновского излучателя, в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
Максимальная толщина просвечивания, мм	до 30 при использовании (D7 + Pb), до 40 при использовании (F8 + RCF)
Диаметр фокусного пятна, мм	2,5
Метод просвечивания	направленный, "псевдо" панорамный
Выход излучения, град.	до 180
Потребляемая мощность, Вт, не более	300
Максимальное время работы аппарата мин./ч, не более	30 (зависит от температуры окружающей среды)
Чувствительность радиографического контроля по ГОСТ 7512–82	2
Напряжение питания аппарата	однофазная сеть переменного тока (напряжением 220В±10% и частотой 50 Гц) или аккумуляторная батарея напряжением (24±3)В
Степень защиты	IP 20
Масса рентгеновского блока, кг	9,3
Масса пульта управления, кг	6,3
Габаритные размеры рентгеновского блока, мм	480×154×220
Габаритные размеры пульта управления, мм	310 × 260 × 150
Диапазон рабочих температур	от −40 до +50 °C
Относительная влажность воздуха при эксплуатации	до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
Полный средний срок службы аппарата, лет, не менее	3
