Кабелетрассоискатель с цветным экраном Атлет 4.120Д

Кабелетрассоискатель с цветным экраном Атлет 4.120Д

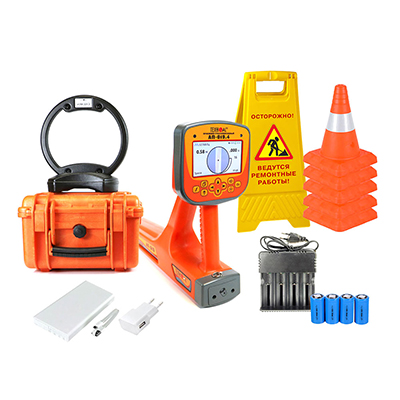

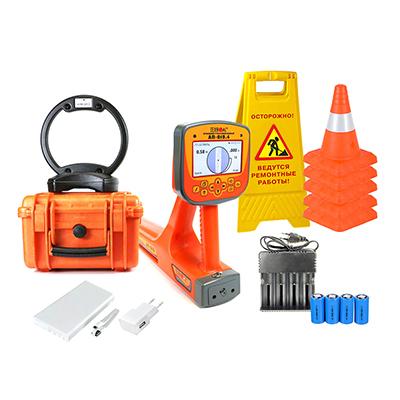

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Сферы применения трассопоискового комплекта:

• Электросети
• Телекоммуникация
• Строительно-монтажные организации
• ЖКХ
• Водоканалы
• Теплосети
• Нефтегазовая отрасль
• Геодезия

Назначение кабелетрассоискателя Атлет 4.120Д

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км
• Поиск электрических кабелей под напряжением
• Поиск мест пересечения трубопровода и кабеля
• Определение мест повреждения кабельных линий
• Обследование участков местности перед проведением земляных работ

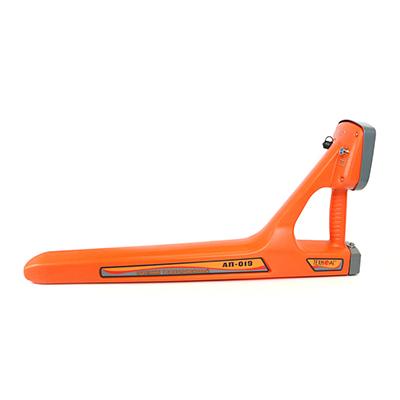

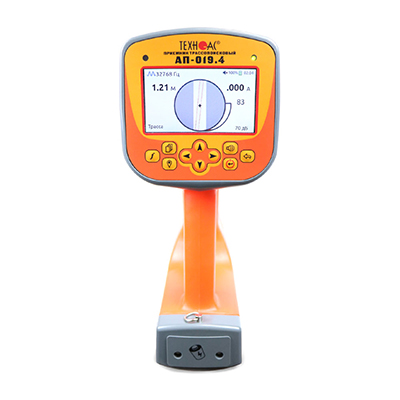

Отличительные особенности приемника АП-019.4:

• Современный цифровой трассопоисковый приемник-моноблок
• Цветной дисплей с автоматической и ручной регулировкой яркости
• Температура эксплуатации от -30 до +50°С
• Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц
• Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
• Возможность выбора активных рабочих частот и режимов работы
• Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии
• Встроенный динамик с регулировкой уровня громкости
• Настраиваемый режим «Сон» для экономии заряда батарей
• Дополнительные функции при подключении внешних датчиков
• Меню на двух языках (русский и английский)
• Возможность подключения внешнего аккумулятора Power Bank

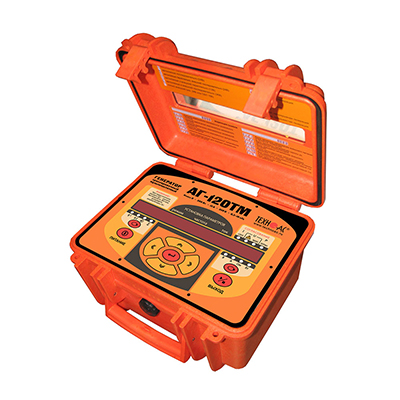

Отличительные особенности генератора АГ-120ТМ:

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках
• Высокое выходное напряжение (220 В автономное/ 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой)

Режимы индикации приемника АП-019.4

Режим «Трасса»

Режим «Ноль»

Режим «Пик»

Режим «График Макс.»

Режим «График Мин.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»
