Комплекс трассопоисковый "Сталкер" 80-24
|
Комплекс трассопоисковый "Сталкер" 80-24
Планируемая дата выпуска генератора ГТ-80 - середина июля 2021 года
Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

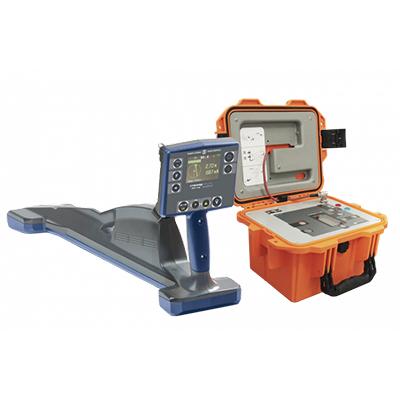

В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 и приемник ПТ-24.
Отличительные особенности:
- Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций
- Поиск положения передающих зондов и камер телеинспекции
- Трассировка и координирование местоположения во всемирной системе координат
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- Связь с компьютером по Bluetooth , память на 10000 измерений
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
- Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах)
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12
- Меню приемника ПТ-24 на русском, английском и китайском языках

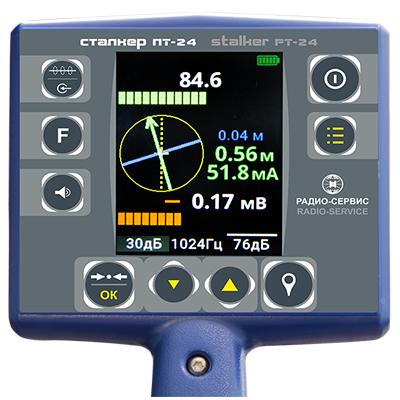

Приемник ПТ-24
Облегченная конструкция (вес 1,9 кг.) Увеличенный яркий цветной дисплей. Увеличенное время работы.
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- Шкалы «максимума» и «минимума»
- Глубины залегания и силы тока коммуникации на всех активных частотах
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
- Режим острый максимум
Запись в память приемника ПТ-24:
-
Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»
-
Направления к коммуникации
-
Показания глубины залегания коммуникации и величины тока в ней
-
Направления поискового тока
-
Относительной полярности разности потенциалов по входу «ДАТЧИК»
-
Фазы сигнала по входу «ТРАССА»
-
Рабочих частот
-
Местные дата и время в момент снятия показаний по информации GPS
-
Координат места снятия показаний по информации GPS
Технические характеристики приемника ПТ-24:
|
Активные частоты, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,9 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Особенности:
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 54)

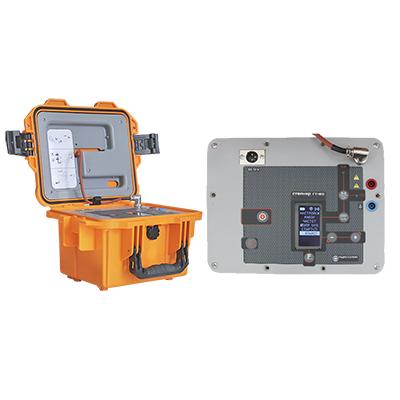

Технические характеристики генератора ГТ-80:
|
Фиксированные частоты, Гц |
273, 526, 1024, 8928, 32768 (33кГц) |
|
Пользовательские частоты для работы с приемниками других производителей |
от 270 до 10000 Гц (шаг установки 1 Гц) |
|
Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
|
Габаритные размеры, мм, не более |
275х250х180 |
|
Вес со встроенными аккумуляторами, кг, не более |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Комплект поставки:
- Приемник "Сталкер" ПТ-24
- Руководство по эксплуатации на ПТ-24
- Телефоны головные
- Блок питания 12В, 0,5А
- Батарейный отсек 5*АА
- Bluetooth-USB адаптер
- Сумка для приемника ПТ-24, ПТ-14, ПТ-12
- Чехол солнцезащитный для ПТ-14, ПТ-12, ПМ-2, ПМ-3
- Генератор "Сталкер" ГТ-80
- Руководство по эксплуатации на генератор ГТ-80
- Блок питания генератора 12В, 3А
- Кабель питания 12В
- Штырь заземления 50 см, нержавеющая сталь
- Катушка с проводом 10 м, для генератора "Сталкер" красная
- Катушка с проводом 10 м, для генератора "Сталкер" синяя
- Зажим изолированный типа "крокодил", d 30, красный
- Зажим изолированный типа "крокодил", d 30, синий
- Сумка для принадлежностей генератора "Сталкер"
