Кабельный тестер RGK NT-10
|
Тип оборудования: Кабельный тестер
Производитель: RGK
Модель: RGK NT-10
Гарантия: 1 год
Описание кабельного тестера RGK NT-10:
Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию, нахождению и наладке кабелей связи различных типов без вскрытия изоляции. Комплект прибора состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной.
Кабельный тестер может работать с телефонными и силовыми линиями, проводными парами, локальными сетями, аудио-видеокабелями и др. При этом эффективная дальность тестирования может доходить до 3000 м.
Особенности трассоискателя RGK NT-10:
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
- Проверка полярности телефонных линий.
- Максимальное напряжение на контактах - 60 В постоянного тока.
- Трансмиттер мощностью 10 мВт.
- Модульный штекер и разъем RJ11.
- Регулятор громкости приемника.
- Тестовые провода с зажимами типа “крокодил”.
- Сетевой тестер RGK NT-10 прост в освоении. Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии с помощью зажимов или штекера RJ11. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи.
- Оба элемента комплекта питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор. Для замены достаточно снять крышку батарейного отсека и заменить элементы питания соблюдая полярность.
Технические характеристики тестера RGK NT-10:
|

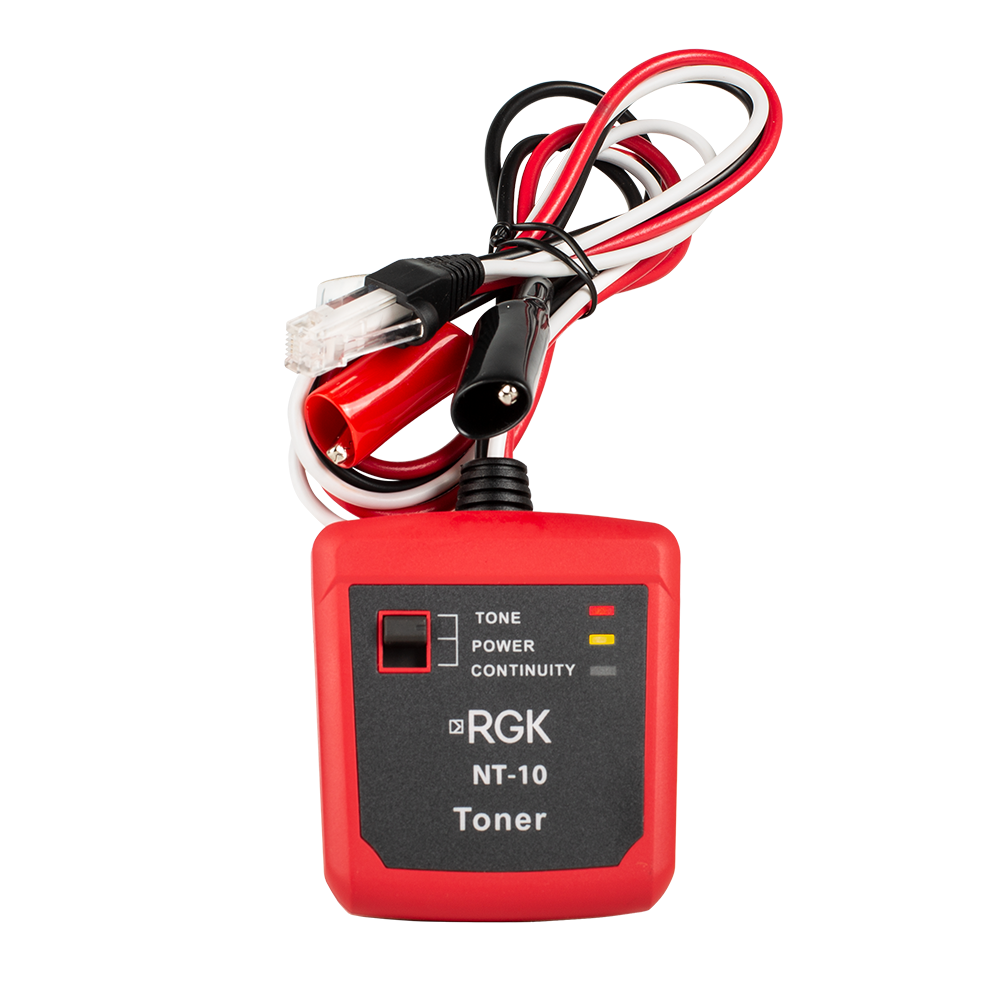

Тон-генератор |
|
|
Выходная мощность |
10 мВт (при сопротивлении 600 Ом) |
|
Выходная частота |
1,25/1,4 kHz |
|
Глубина частотной модуляции |
6Hz |
|
Выходное напряжение в режиме проверки целостности |
8В, постоянный ток |
|
Защита входного напряжения тон-генератора |
60В, постоянный ток |
|
Питание трансмиттера батарея |
9В |
|
Индикатор низкого заряда батареи |
≤7В |
|
Рабочая температура |
0°С ... +40°С |
|
Температура хранения |
-10°С ... +50°С |
|
Размеры |
74 x 68 x 28 мм |
|
Вес |
150 г |
|

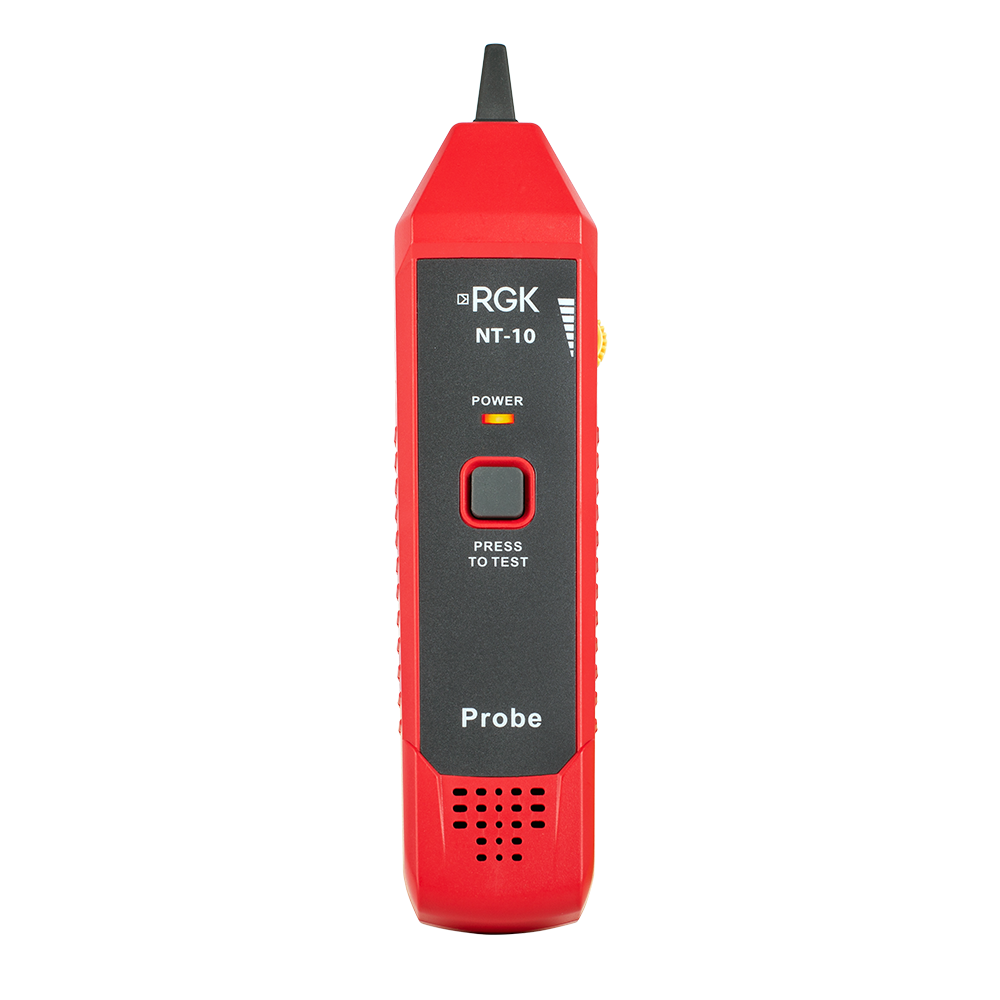

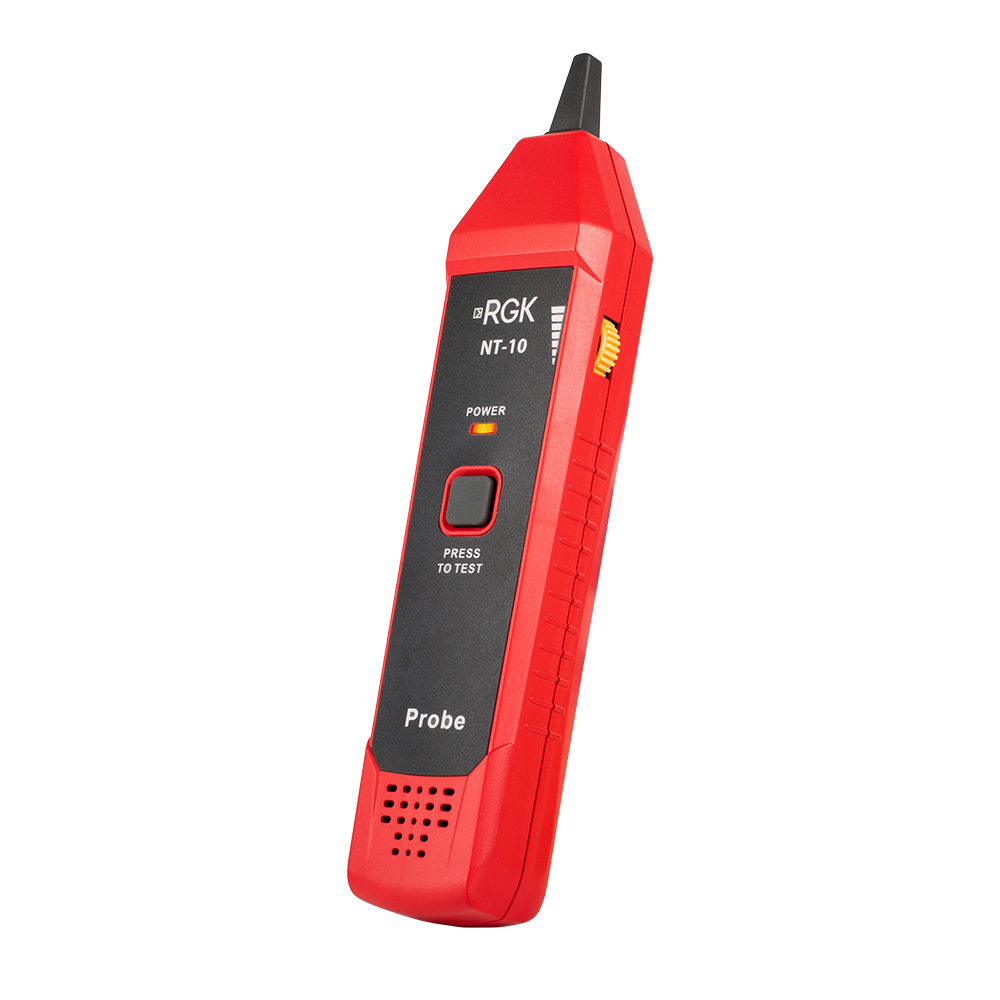

Приемник |
|
|
Входное сопротивление |
>100 мОм |
|
Макс. ток в режиме ожидания |
~10 мА |
|
Макс. рабочий ток ресивера |
<40 > |
|
Питание батарея |
9В |
|
Индикатор низкого заряда батареи |
≤7В |
|
Рабочая температура |
0°С ... +40°С |
|
Температура хранения |
-10°С ... +50°С |
|
Размеры |
208 x 47 x 33 мм |
|
Вес |
130 г |
|
Тестирование телефонных линий |
|
|
Расстояние трекинга телефонных линий |
≥3000 м |
|
Определение полярности телефонных линий |
Функция DCV, |

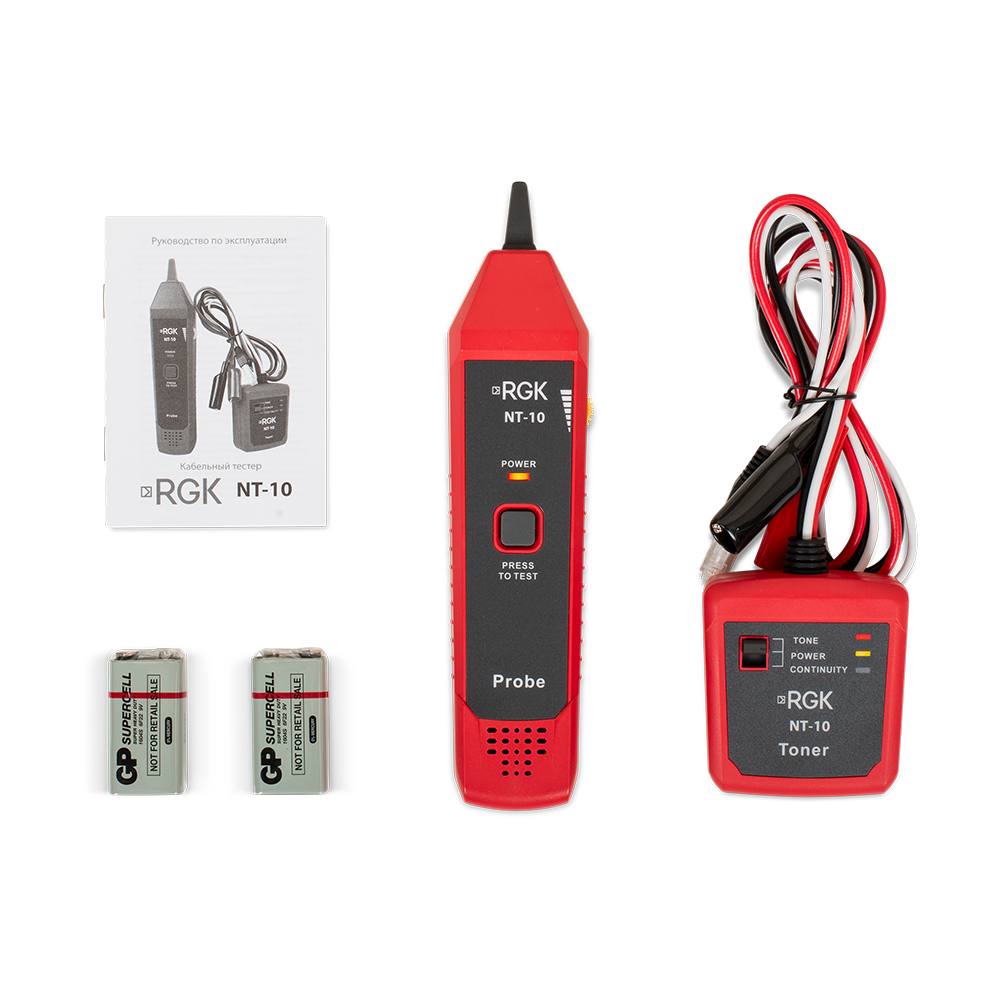

Комплект поставки кабелеискателя RGK NT-10:
- Тон-генератор
- Приемник
- Батарейка 9В - 2шт
- Руководство по эксплуатации
