Универсальный шаблон сварщика УШС-2

Универсальный шаблон сварщика УШС-2 — это профессиональное измерительное приспособление, предназначенное для контроля катетов угловых сварных швов в тавровых, нахлесточных и угловых соединениях. Он применяется при визуально-измерительном контроле (ВИК) и позволяет быстро и точно определять размер катета в диапазоне от 4 до 14 мм.

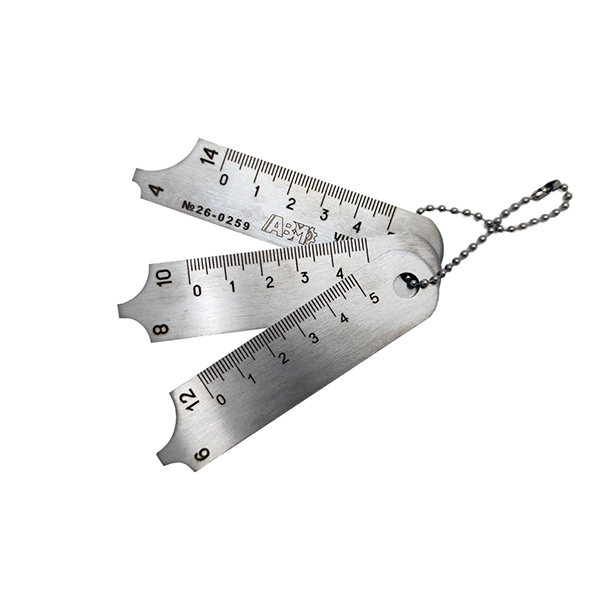

Конструкция шаблона отличается простотой и надежностью: он состоит из трех лепестков (пластин) из нержавеющей стали, соединенных кольцом. На каждом лепестке выполнены по две точные выточки (например, 4/14 мм, 8/10 мм, 6/12 мм), что обеспечивает шесть измерительных ступеней. Для удобства использования рядом с каждой выточкой нанесена маркировка соответствующего размера.

Измерения выполняются простым ступенчатым способом: специалист поочередно прикладывает лепестки к сварному шву, подбирая выточку, которая наиболее точно повторяет профиль катета с минимальным зазором. Применение кислотостойкой нержавеющей стали делает инструмент устойчивым к коррозии и воздействию агрессивных сред, что позволяет использовать его как в производственных помещениях, так и на открытом воздухе.

Правила эксплуатации шаблона УШС-2

• Подготовка к измерениям: перед началом работы необходимо очистить поверхность шва и прилегающие участки от шлака, брызг металла и других загрязнений.

• Порядок измерения: подбор лепестка осуществляется последовательно. Размер катета считается определенным, если длинная сторона лепестка и перемычка плотно прилегают к деталям, а зазор между выточкой и швом минимален.

• Условия эксплуатации: инструмент рассчитан на использование при температуре от −50 °C до +50 °C.

• Уход и хранение: после применения рекомендуется очищать шаблон и хранить его в сухом месте, избегая механических повреждений, таких как удары и падения.
