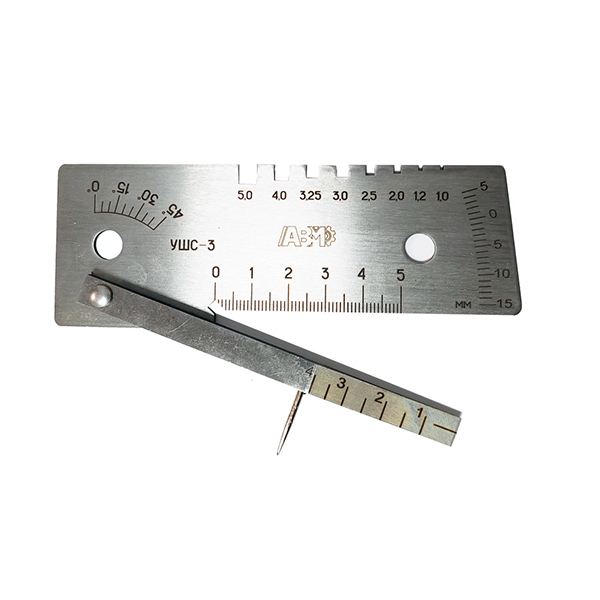

Универсальный шаблон сварщика УШС-3 АВМ

Универсальный шаблон сварщика УШС-3 — это профессиональный измерительный инструмент, предназначенный для быстрого контроля качества сварных соединений. Он применяется при визуально-измерительном контроле (ВИК) и позволяет оперативно оценивать геометрические параметры швов, а также выявлять возможные отклонения прямо в процессе сварки.

С его помощью выполняют измерение следующих параметров:

• Подготовка кромок: угол разделки и величина притупления.

• Геометрия сварного шва: ширина, высота усиления стыковых и угловых швов.

• Дефекты: смещение кромок, глубина подрезов и западаний между валиками, высота выпуклости и глубина вогнутости корня шва.

• Дополнительные параметры: зазор между деталями и диаметр электродов.

Шаблон УШС-3 отличается прочной и компактной конструкцией (130×45×16 мм, масса 0,18 кг) и изготовлен из нержавеющей стали, что гарантирует его надежность и долговечность при эксплуатации в промышленных условиях.

Правила эксплуатации УШС-3

Для обеспечения точности измерений и длительного срока службы инструмента рекомендуется соблюдать следующие условия:

• Температурный режим: использовать и хранить шаблон при температуре от −45 °C до +45 °C.

• Защита от повреждений: избегать ударов, падений и воздействия коррозии.

• Уход после работы: очищать инструмент от загрязнений; при необходимости допускается промывка в бензине с последующим протиранием мягкой тканью.
