Шаблон сварщика V-WAC
Описание шаблона V-WAC:

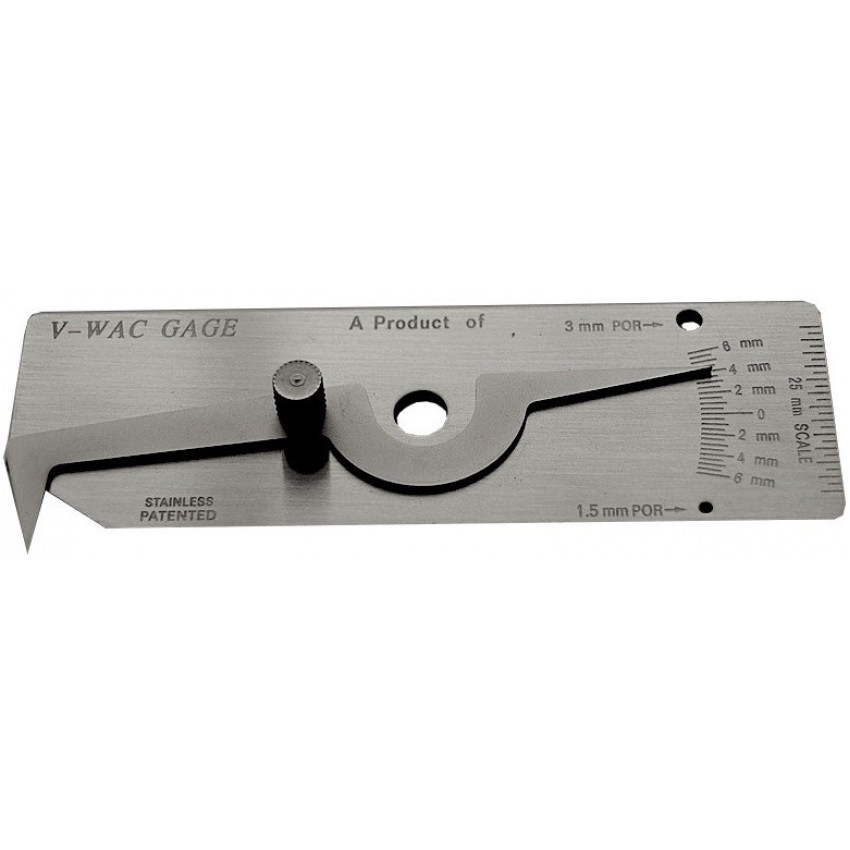

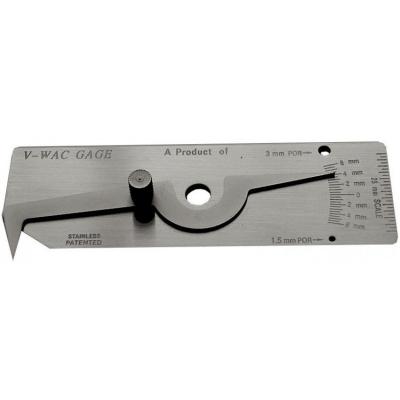

Шаблон сварщика V-WAC– инструмент для контроля сварных швов. С его помощью можно измерять размер смещения кромок в соединении, размер притупления кромок, высоту усиления стыкового и углового шва, подрезы и западания между валиками шва. Также, на поверхности универсального измерителя расположены 2 отверстия диаметром 1,5 и 3 мм, позволяющие визуально оценивать размеры пор на сварном шве. Измеритель предназначен для использования как в помещении, так и на открытом воздухе. Температура окружающей среды -45С+45С, относительная влажность воздуха, не более 98%, атмосферное давление от 86,6 до 106,7 кПа.
Технические характеристики:
- Метрологическая аттестация: без калибровки, с калибровкой
- Измерение размера притупления и ширины шва: 0 - 24 мм
- Измерение высоты усиления стыкового шва: 0 - 6 мм
- Измерение глубины вогнутости шва: 0 - 6 мм
- Измерение высоты выпуклости шва: 0 - 6 мм
- Измерение подрезов корня шва: 0 - 6 м
- Измерение глубины дефектов шва: 0 - 6 мм
- Измерение высоты дефектов шва: 0 - 6 мм
- Измерение размеров раковин: 1,5 и 3 мм
- Измерение толщины материала, стенки труб: 1,5 - 3 мм
Комплект поставки:
- Шаблон сварщика V-WAC
- Защитный чехол
- Паспорт
- Свидетельство о калибровке (опция)
