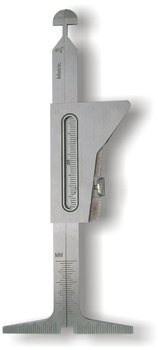

Шаблон сварщика HI-LO WG4
Описание шаблона сварщика HI-LO:
Предназначен для измерений:
- внутренней несоосности
- зазора при сборке
- угла разделки кромок
- высоты короны
- катета углового шва
Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя. Имеет шаблон угла 37½°.
Технические характеристики:
| Измерение | Диапазон/разрешение | Погрешность |
| Внутренней несоосности | 0-30 мм/1 мм | ±0,2 мм |
| Зазора | 1,58 мм − 2,38 мм | |
| Угла кромки | 37½°/5° | ±30’ |
| Высоты шва, катета углового шва | 0-30 мм/1 мм | ±0,2 мм |
| Толщины стенки труб, толщины материала | 0-40 мм/1 мм | ±0,2 мм |
Комплект поставки:
- Измеритель.
- Паспорт.
- Инструкция по применению.
