Шаблон для сварных соединений WG1

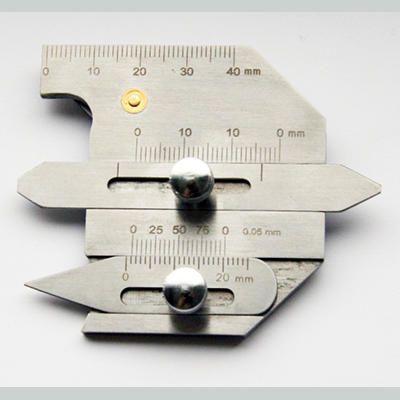

Универсальный измеритель для сварных соединений WG1
Cостоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.
Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение. Является аналогом по применению универсального шаблона сварщика УШС-4.
Технические характеристики:
|
Функция |
Диапазон |
Разрешение |
Погрешность |
|
Использование как линейки |
0-40 мм |
1 мм |
±0,1 мм |
|

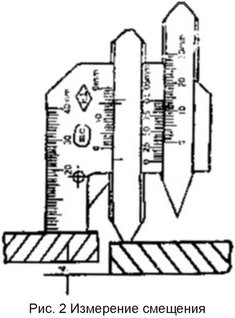

Измерение смещения |
до 20 мм или до 30 мм |
1 мм; 0,05 мм |
±0,20 мм; ±0,10 мм |
|
Измерение угла кромки |
10-0-70° |
5° |
±30’ |
|

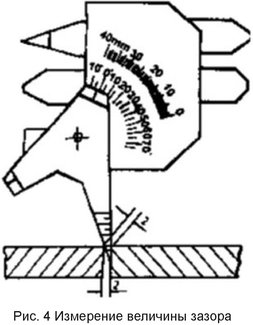

Измерение величины зазора |
1-5 мм |
0,5 мм |
±0,20 мм |
|

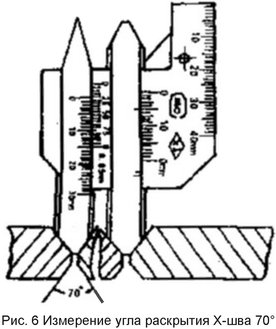

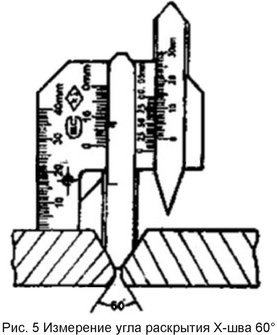

Измерение угла раскрытия Х-шва 60° |
60°; 70° |
5° |
±30’ |

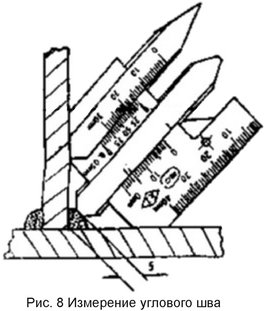

| Измерение высоты стыкового шва Измерение углового шва |
до 20 мм |
1 мм |
±0,20 мм |
|

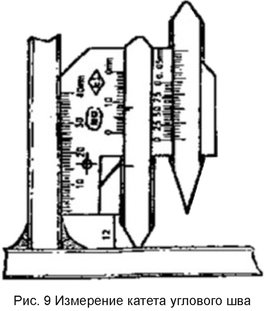

Измерение высоты углового шва (катет) |
до 20 мм |
1 мм |
±0,20 мм |
|
Измерение ширины шва |
0-40 мм |
1 мм |
±0,20 мм |
|

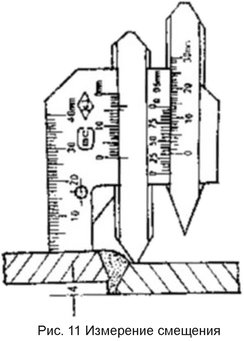

Измерение смещения |
до 20 мм или до 30 мм |
1 мм; 0,05 мм |
±0,20 мм; ±0,10 мм |
|

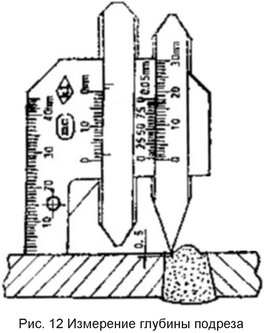

Измерение глубины подреза |
до 30 мм |
0,05 мм |
±0,10 мм |
В комплект поставки входит прибор и футляр для переноски.
