Одноколонные электромеханические разрывные машины РМ
|
Одноколонные электромеханические разрывные машины РМ
Машины РМ производятся в соответствии с ГОСТ 28840-90.
Машины испытательные универсальные серии РМ производства ООО НПЦ "СУБРА" предназначены для измерений силы и перемещений подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг и прочих испытаний в пределах технических и метрологических возможностей машин в режиме статического нагружения.
Модификации машин РМ отличаются диапазонами нагрузок, погрешностью измерения, размерами рабочих зон, габаритными размерами, системой управления и снятия показаний.
Машины испытательные универсальные одноколнные серии РМ предназначены для измерений силы и перемещения подвижной траверсы в диапазоне нагрузок от 0,002 кН до 5 кН.
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

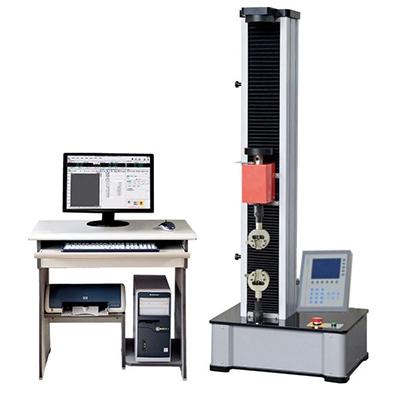

Машины РМ выпускаются в 3 модификациях:

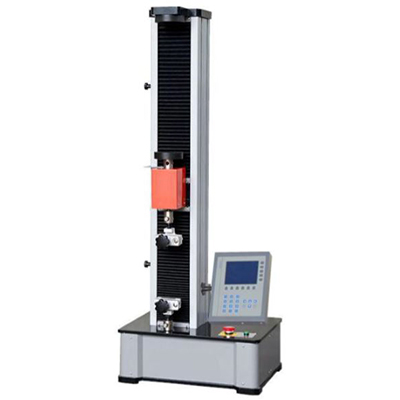

- РМ - ручное управление и обработка данных на пульте оператора

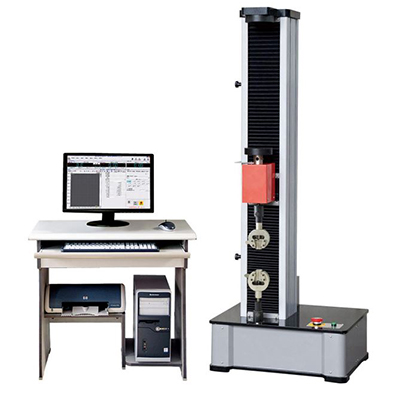

- РМ-М - ручное управление и обработка данных на ПК
- РМ-А - автоматическое управление и обработка данных на ПК
Машины в одноколонном исполнении выпускаются с максимальной нагрузкой от 0,1кН до 5кН.
Технические характеристики одноколонных электромеханических разрывных машин РМ:
| Модель | SUBRAMAX PM-0.1/0.2/0.3/0.5/1/2/3/5 |
|---|---|
| Максимальное предельное усилие нагружения, кН | 0,1/ 0,2/ 0,3/ 0,5/ 1/ 2/ 3 /5 |
| Диапазон измерения усилия нагружения, % | От 0,2* до 100 |
| Погрешность измерения усилия нагружения, % | ± 0,5 или ± 1 |
| Скорость перемещения траверсы, мм/мин | От 0,01 до 2000* |
| Глубина рабочего пространства, мм | 50 |
| Максимальная высота рабочего пространства на разрыв, сжатие без захватов и приспособлений, мм | 1350* |
| Нормальные условия эксплуатации, °C | От +15 до +35 |
| Электропитание, В/Гц | 220/50 |
| Потребляемая мощность, кВт | 0,75 |
| Габаритные размеры (ДхВхШ), мм | 520x400x1315* |
| Масса не более, кг | 150 |
| Примечание: Параметры, обозначенные *, могут быть изменены по желанию заказчика с учетом конструкционных возможностей машины. Тип захватов определяется техническим заданием Заказчика. | |
Комплект поставки:
- Машина испытательная универсальная РМ
- Захваты
- Столы на сжатие
- Комплект ЗИП
- Персональный компьютер с ПО / Пульт оператора (в зависимости от модификации)
- Принтер (в зависимости от модификации)
- Комплект технической документации
