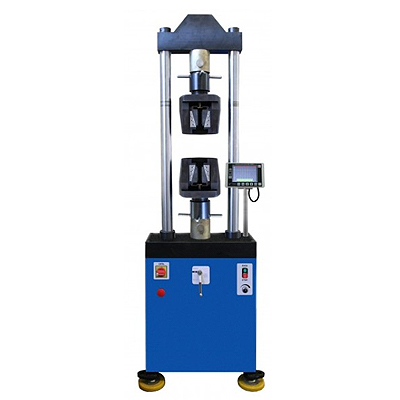

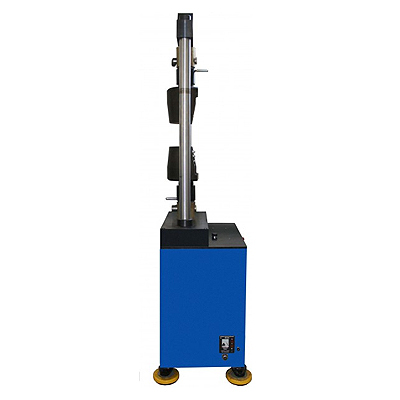

Машины испытательные РМГ-МГ4
|
Испытательные машины РМГ
Тип оборудования: Машины испытательные
Производитель: Россия
Серия: РМГ
Модель: РМГ-50МГ4, РМГ-100МГ4, РМГ-200МГ4, РМГ-300МГ4, РМГ-500МГ4
Описание: прибор для статических испытаний образцов металлов на растяжение и сжатие
Гарантия на машины испытательные РМГ-МГ4: 12 мес.
Назначение оборудования:
Испытательные машины типа РМГ-МГ4 предназначены для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.
Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.
Клиновые захваты машин типов РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления
Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машины имеют гидравлический привод 220 В/50 Гц.
Технические характеристики машин испытательных РМГ-МГ4:
| Наименование характеристики | Модификации | |||||||
| РМГ-50МГ4 | РМГ-100МГ4 | РМГ-200МГ4 | РМГ-300МГ4 | РМГ-500МГ4 | ||||
|
Пределы измерений, кН
|
||||||||
| - наибольший | 50 | 100 | 200 | 300 | 500 | |||
| - наименьший | 1 | 2 | 4 | 6 | 10 | |||
|
Цена единицы наименьшего разряда, кН
|
0,005
|
0,01
|
0,02
|
0,03
|
0,05
|
|||
| Пределы допускаемой относительной погрешности измерения силы, % | ± 1 | |||||||
|
Диапазон регулирования скорости нагружения:
|
||||||||
| - кН/с | 0,05 - 2,5 | 0,1 - 4,0 | 0,5 - 5,0 | |||||
| - МПа/с | 0,2 - 12 | 0,5 - 15 | 1 - 20 | |||||
|
Пределы допускаемой относительной
погрешности поддержания скорости нагружения, %
|
± 5
|
|||||||
| Размеры испытуемых образцов: | ||||||||
| - диаметры круглых образцов, мм | 3...12 | 5...18 | 6...22 | 6...24 | 10...35 | |||
| - толщина плоских образцов, мм | (0,5...13) х 40 | (0,5...16) х 40 | (2...20) х 45 | |||||
|
Питание:
|
||||||||
| - напряжение, В | 220 ± 22 | |||||||
| - частота, Гц | 50 ± 0,5 | |||||||
| Потребляемая мощность, кВт, не более | 0,38 | 0,45 | 0,52 | 0,65 | 0,72 | |||
| Ход активного захвата, мм | 140 | 190 | ||||||
| Высота рабочего пространства с установленными клиновыми захватами, мм, не менее |
10...200 | 70...290 | 230...370 | |||||
| Ширина рабочего пространства, мм, не менее | 350 | 340 | 420 | |||||
| Габаритные размеры (ДхШхВ), мм, не более | ||||||||
| - нагружающее устройство | 700x650x1750 | 800x750x2100 | 850x700x2300 | |||||
| - насосная установка | - | - | 650x650x1300 | |||||
| Масса, кг, не более | 340 | 700 | 1050 | |||||
Комплект поставки машин испытательных РМГ-МГ4:
- Нагружающее устройство,
- Блок управления,
- Клиновые захваты (2 шт),
- Вилочные захваты (2 шт),
- USB кабель связи с ПК,
- CD с программным обеспечением,
- Сетевой кабель,
- Руководство по эксплуатации,
- Методика поверки,
- Упаковочная тара.
Дополнительно для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4: пульт управления гидравлическими захватами, клин-вставка.
Дополнительно для РМГ-50МГ4, РМГ-100МГ4: вилочные захваты.
По спецзаказу: динамометры ДМР-МГ4 на 50, 100, 200, 300 или 500 кН для калибровки (поверки) машин, реверсивная рамка, приспособления для испытаний пропорциональных образцов, образцов крестообразных и тавровых соединений, образцов на изгиб, смятие и сжатие, вилочные захваты (для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4).
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
