Пусконаладка и поверка разрывной машины WAW-500C по запросу.
Тип оборудования: Разрывная машина
Производитель: TIME Group Inc.
Серия: WAW
Модель: WAW-500C
Описание: Разрывная гидравлическая машина с максимальной нагрузкой 500 кН (50 тс)
Гарантия на разрывную машину WAW-500C: 1 год.

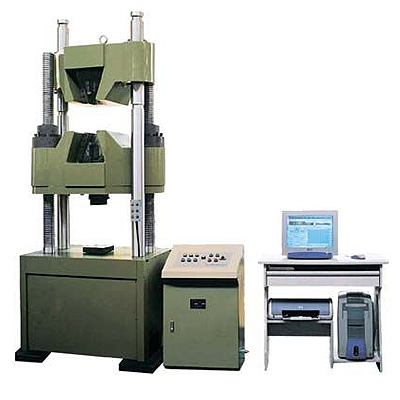

Разрывная машина производства компании TIME Group Inc. серии WAW модели WAW-500C. Разрывная машина обладает следующими особенностями: Максимальная нагрузка 500 кН (50 тс). Гидравлическая разрывная машина WAW-500C TIME Group Inc. проста и надежна в эксплуатации. Разрывная машина WAW-500C серии WAW производства TIME Group Inc. имеет широкий диапазон применения. Разрывная машина WAW-500C серии WAW используется в разных отраслях промышленности и в лабораториях. Разрывная машина WAW-500C TIME Group Inc. серии WAW имеет высокую точность и надежность.
Назначение машины WAW-500C
Испытательная гидравлическая разрывная машина WAW-500C предназначена для определения механических характеристик различных материалов при статическом растяжении, сжатии, изгибе и сдвиге. Машины предназначены для испытания материалов.
Машина WAW-500C применяется в металлургии, машиностроении, в производстве неметаллических материалов и изделий из них, в строительстве и стройиндустрии, а также в других отраслях, в том числе при проведении научных исследований.
Принцип действия машин серии WAW основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Технические характеристики разрывной машины WAW-500C
Максимальная нагрузка, кН |
500 |
Диапазон измерения нагрузки, % |
2%-100% FS |
Относительная ошибка измерения нагрузки, % |
1% |
Диапазон регулирования скорости нагружения, Н/мм2*с-1 |
2-60 |
Допуск скорости нагрузки, % |
5% |
Диапазон регулирования скорости деформации |
0.00025/s-0.0025/s |
Допуск скорости деформации, % |
5% |
Диапазон регулирования скорости перемещения, мм/мин |
0.5-50 |
Относительная ошибка скорости перемещения, % |
5% |
Тип зажимов |
Гидравлические |
Круглый образец, мм |
15- 50 |
Плоский образец, мм |
0-50 |
Ширина плоского образца, мм |
60 |
Максимальное пространство для испытания на растяжение, мм |
900 |
Максимальное пространство для испытания на сжатие, мм |
800 |
Расстояние между колонн, мм |
650 |
Размер компрессионных пластин сжатия, мм |
120 |
Пролет между опорами при испытании на изгиб, мм |
600 |
Ширина опоры при испытании на изгиб, мм |
160 |
Допустимый изгиб, мм |
155 |
Максимальный ход поршня, мм |
250 |
Максимальная скорость поршня, мм/мин |
70 |
Максимальная скорость траверсы, мм/мин |
200 |
Размеры шкафа управления, мм |
600х480х960 |
Размеры силовой рамы, мм |
1180x750x2900 |
Мощность мотора, кВт |
3.8 |
Вес силовой рамы, кг |
2700 |
Стандартные принадлежности для разрывной машины WAW-500C
№ |
Пункт |
Спецификация |
Количество |
Примечание |
1 |
Силовая рама |
- |
1 |
- |
2 |
Источник масла сервомотора |
- |
1 |
MOOG valve |
3 |
Источник масла для гидравлических зажимов |
- |
1 |
- |
4 |
Шкаф управления |
- |
1 |
- |
5 |
Система измерения и управления |
- |
1 |
- |
6 |
Датчик давления масла |
CYB-12SA |
1 |
- |
7 |
Экстензометр |
YYU-10/50 |
1 |
- |
8 |
Фотоэлектрическое кодирующее устройство |
LEC-5000 |
1 |
- |
9 |
Компьютер |
P4/256MDDR/80G |
1 |
Lenovo |
10 |
Принтер |
HP 1368(A4, inkjet) |
1 |
HP |
11 |
Губки для растяжения плоских образцов, мм |
0-30 |
1 комплект |
- |
12 |
Губки для растяжения круглых образцов, мм |
15 30 |
1 комплект |
- |
13 |
Компрессионные пластины, мм |
120 |
1 комплект |
- |
14 |
Приспособления для изгиба, мм |
База 600 |
1 комплект |
- |
15 |
Набор инструментов |
- |
1 комплект |
- |
16 |
Техническая документация |
- |
1 комплект |
- |
