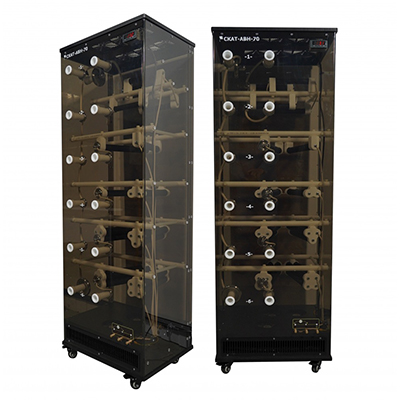

Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции. Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50⁄70; АИД-70М; АИД-70Ц и подобных.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули, представляющие собой сборки из термостойких высоковольтных резисторов. Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.

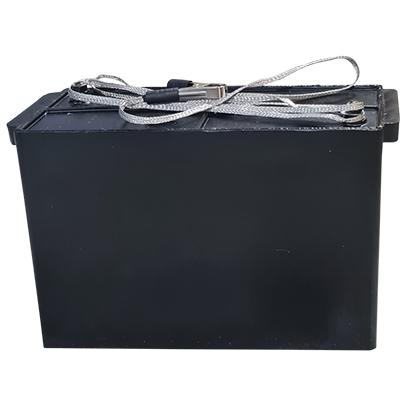

Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100 – 0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
| Наибольшее рабочее напряжение постоянного тока, кВ | 70 | |
| Наибольшее амплитудное значение переменного тока, кВ | 70 | |
| Число ступеней нагрузки | 6 | |
| первая ступень | 68 ±5% МОм | 80 Вт |
| вторая ступень | 22.4 ±5% МОм | 220 Вт |
| третья ступень | 14.1 ±5% МОм | 350 Вт |
| четвертая ступень | 6.6 ±5% МОм | 750 Вт |
| пятая ступень | 2.4 ±5% МОм | 1500 Вт |
| шестая ступень | 1.35 ±5% МОм | 2000 Вт |
| Габаритные размеры ГхШхВ не более, мм | 435*550*1620 | |
| Масса, кг | 50 | |
| Максимальная суммарная рассеиваемая мощность,Вт | 3500 | |
| Время работы при максимальной мощности, час | 1 | |
| Емкость конденсатора (опционально), мкФ | 0,4 | |
| Масса конденсатора (опционально), кг | 29 | |
| Электропитание, Гц | от сети переменного тока частотой 50±1 напряжением 220 В ±10% | |
| Максимальная полная мощность, потребляемая системой охлаждения не более, ВА | 200 | |
