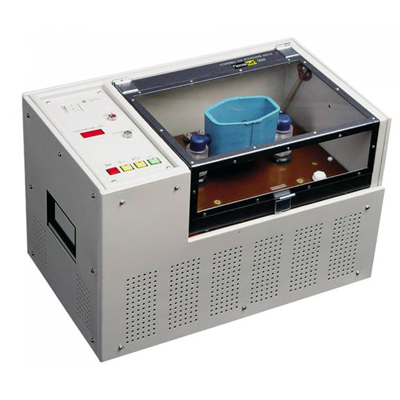

Испытательный аппарат ПРОФКИП-90М
Испытательный аппарат ПРОФКИП-90М предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков (в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81)) работающих в качестве изолятора в высоковольтных устройствах.
Отличительные особенности:
- Электронное управление ЖК-экран (отображение всех параметров и результатов испытаний)
- Энергонезависимая память (сохранение всех настроек предыдущих испытаний)
- Полностью автоматический цикл работы: от выдержки времени после заполнения ячейки, до обработки результатов испытания
- Оперативная память (сохранение результатов последнего испытания)
- Автоматизированное устройство перемешивания образца жидкого диэлектрика в измерительной ячейке после пробоя
- Устройство перемешивания обладает высокой надежностью из-за отсутствия механических частей
- Повышенная точность измерения пробивного напряжения (в соответствии с ПМА 29 4/1992)
- Повышенная надежность, обусловленная применением усовершенствованной схемы защиты высоковольтного трансформатора от перегрузок при пробое испытываемого жидкого диэлектрика, а также при превышении испытательного напряжения
Технические характеристики испытательного аппарата ПРОФКИП-90М:
|
Параметры |
Значения |
|
Диапазон испытательных напряжений (действующие значения) |
10 кВ … 90 кВ |
|
Приведенная погрешность измерения испытательного напряжения в диапазоне от 10 кВ до 90 кВ |
3 % |
|
Условия эксплуатации |
|
|
Температура окружающей среды |
10°С ... 35°С |
| Относительная влажность воздуха при температуре 25°С, не более | 80% |
| Атмосферное давление | 630 мм.рт.ст. ... 795 мм.рт.ст. |
| Общие характеристики | |
| Объем измерительной ячейки, не более |
400 см3 |
| Напряжение питающей сети однофазного переменного тока частотой 50 Гц | 220 В ± 22 В |
| Потребляемая мощность | 0.5 кВА |
| Габариты | 555х345х355 мм |
| Вес | 50 кг |
Комплект поставки:
- Аппарат испытательный ПРОФКИП-90М
- Ячейка измерительная
- Кабель сетевой
- Руководство по эксплуатации
