Устройство дожига УД-300М
Назначение переносного устройства дожига (исполнение в кейсе) УД-300М:
Устройство дожига УД-300М предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.
В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

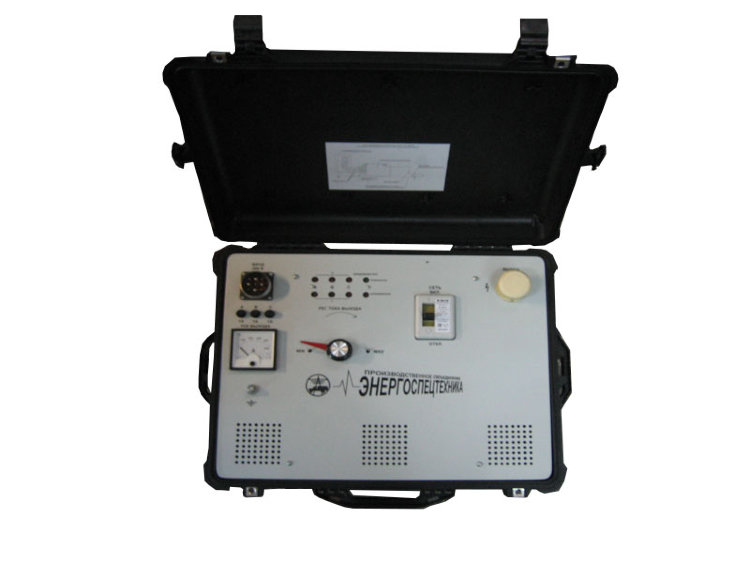

Устройство УД-300М выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.
Устройство УД-300М обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.
Технические характеристики переносного устройства дожига (исполнение в кейсе) УД-300М УД-300М:
|
Параметр |
Значение |
|
Напряжение питающей трехфазной сети переменного тока частотой 50 Гц |
380 В |
|
Ток потребляемый из сети, не более |
100 А |
|
Выходное выпрямленное напряжение |
0-250 В |
|
Выходной выпрямленный ток |
0-300 А |
|
Габаритные размеры, не более |
495х435х300 мм |
|
Масса, не более |
30 кг |
Комплект поставки УД-300М
|
№ |
Наименование |
Количество |
|
1 |
Переносное устройство дожига УД-300М в кейсе |
1 |
|
2 |
кабель питания |
1 |
|
3 |
кабель выходной |
1 |
|
4 |
провод защитного заземления |
1 |
|
5 |
руководство по эксплуатации |
1 |
