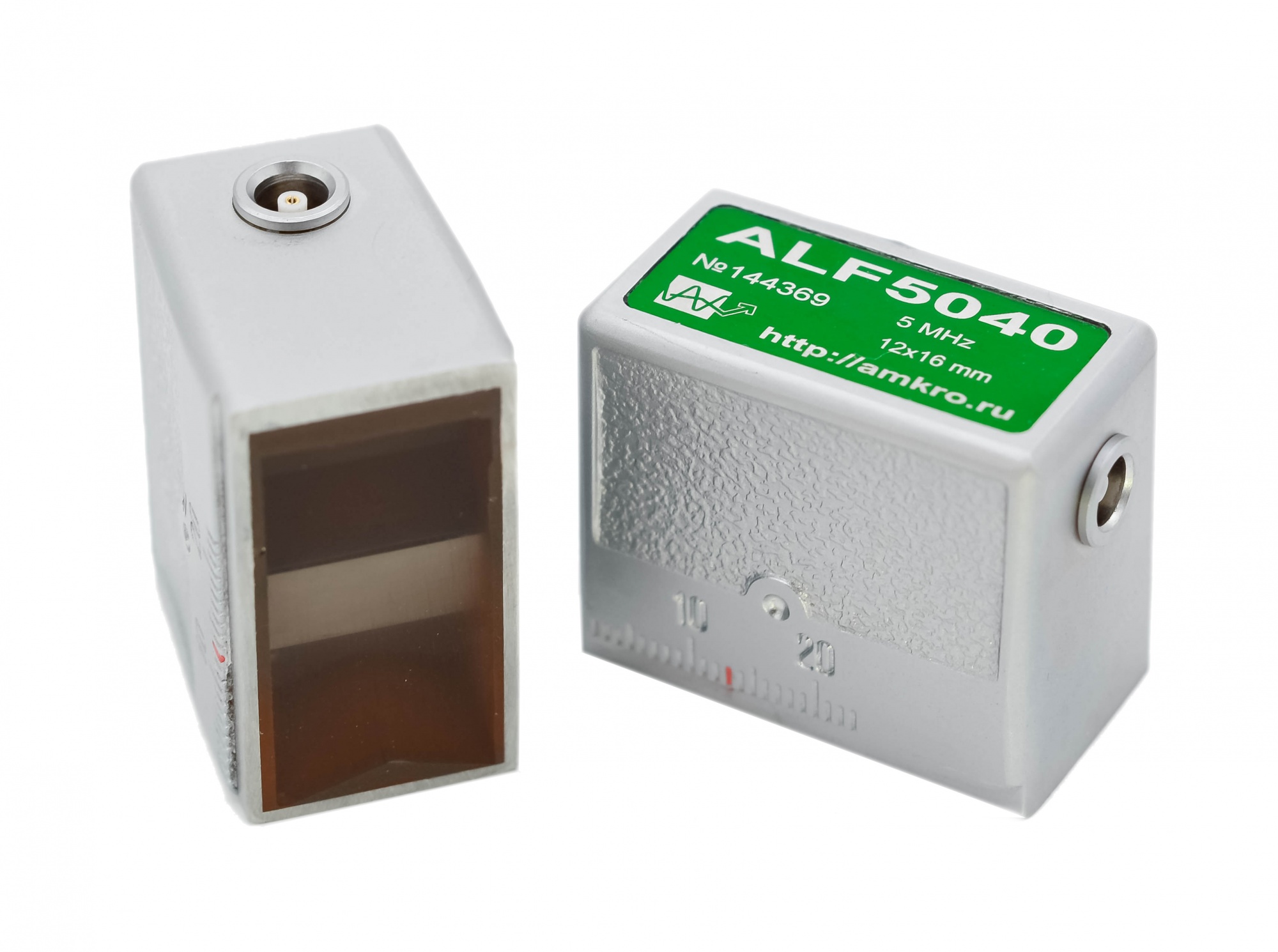

Среднегабаритные наклонные преобразователи 5МГц ALF50xx
Тип оборудования: Среднегабаритные наклонные преобразователи
Производитель: Кропус
Модель: ALF50xx
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный среднегабаритный поперечных волн, с большим размером пьезоэлемента. Частота 5 МГц
Маркировка по ГОСТ: П121-5,0-ХХ-А-001, где XX - угол ввода поперечной волны в сталь
Номинальная частота 5 МГц
Размер пьезоэлемента 12х16 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный поперечных волн
- Обозначение по ГОСТ- П121-5-ХХ-А-001 (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 5 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 12х16 мм
- Размер контактной поверхности- 20х36 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальванопокрытием
- Габаритные размеры (ШхДхВ)- 21 х 36 х 31 мм
Модели:
- ALF5040 - ультразвуковой преобразователь 5МГц с углом наклона 40 град.
Обозначение по ГОСТ: П121-5-40-А-001
Преобразователь ультразвуковой 5 МГц с углом ввода в сталь 40º.
- ALF5050 - ультразвуковой преобразователь 5МГц с углом наклона 50 град.
Обозначение по ГОСТ: П121-5-50-А-001
Преобразователь ультразвуковой 5 МГц с углом ввода в сталь 50º.
- ALF5060 - ультразвуковой преобразователь 5МГц с углом наклона 60 град.
Обозначение по ГОСТ: П121-5-60-А-001
Преобразователь ультразвуковой 5 МГц с углом ввода в сталь 60º.
- ALF5065 - ультразвуковой преобразователь 5МГц с углом наклона 65 град.
Обозначение по ГОСТ: П121-5-65-А-001
Преобразователь ультразвуковой 5 МГц с углом ввода в сталь 65º.
- ALF5070 - ультразвуковой преобразователь 5МГц с углом наклона 70 град.
Обозначение по ГОСТ: П121-5-70-А-001
Преобразователь ультразвуковой 5 МГц с углом ввода в сталь 70º.
