Преобразователь ультразвуковой TWN-F1L-E16P1.0EL10-2A0
Тип оборудования: Преобразователь ультразвуковой
Производитель: TWN Технолоджи
Модель: TWN-F1L-E16P1.0EL10-2A0
Гарантия: 1 год
Описание преобразователя TWN-F1L-E16P1.0EL10-2A0:
Универсальные линейные преобразователи для контроля сварных соединений труб, сосудов под давлением и резервуаров. Оснащены корпусом с выходным кабелем, расположенным спереди или сверху, для предотвращения интерференции с держателем преобразователя. Подходят как для ручного, так и для автоматизированного контроля.
Преобразователи и призмы данного типа упрощают контроль сварных швов за счет оптимального размера и улучшенного отношения сигнал-шум (ОСШ).
Особенности
- Конструкция оптимизирована для контроля сварных соединений
- Улучшенное отношение сигнал-шум
- Широкий диапазон измеряемых толщин
- Конструкция призмы, позволяющая улучшить акустический контакт с поверхностью
Технические характеристики TWN-F1L-E16P1.0EL10-2A0:
|
Модель ПЭП |
Основные параметры |
||||
|
Частота (МГц) |
Кол-во элементов |
Шаг (мм) |
Подъем (мм) |
Апертура (мм) |
|
|
F1L-E16P1.0EL10-2A0 |
1 |
16 |
1.0 |
10 |
16 |
|
F2.5L-E16P1.0EL12-2A0 |
2.5 |
16 |
1.0 |
12 |
16 |
|
F2.5L-E32P0.5EL10-2A0 |
2.5 |
32 |
0.5 |
10 |
16 |
|
F4L-E16P1.0EL10-2A0 |
4 |
16 |
1.0 |
10 |
16 |
|
F4L-E32P0.5EL10-2A0 |
4 |
32 |
0.5 |
10 |
16 |
|
F5L-E16P1.0EL10-2A0 |
5 |
16 |
1.0 |
10 |
16 |
|
F5L-E32P0.5EL10-2A0 |
5 |
32 |
0.5 |
10 |
16 |
|
F5L-E32P0.6EL15-2A0 |
5 |
32 |
0.6 |
15 |
19.2 |
|
F7.5L-E32P0.5EL10-2A0 |
7.5 |
32 |
0.5 |
10 |
16 |
|
F10L-E16P1.0EL10-2A0 |
10 |
16 |
1.0 |
10 |
16 |
|
F3.5L-E16P0.6EL10-4A |
3.5 |
16 |
0.6 |
10 |
9.6 |
|
F5L-E16P0.6EL10-4A |
5 |
16 |
0.6 |
10 |
9.6 |
|
F7.5L-E16P0.6EL10-4A |
7.5 |
16 |
0.6 |
10 |
9.6 |
|
F4L-E32P0.5EL10-4B |
4 |
32 |
0.5 |
10 |
16 |
|
F4L-E32P0.5EL10-4B |
4 |
32 |
0.5 |
10 |
16 |
|
F5L-E32P0.5EL10-4B |
5 |
32 |
0.5 |
10 |
16 |
|
F7.5L-E32P0.5EL10-4B |
7.5 |
32 |
0.5 |
10 |
16 |
|
F10L-E32P0.5EL7-4B |
10 |
32 |
0.5 |
7 |
16 |
|

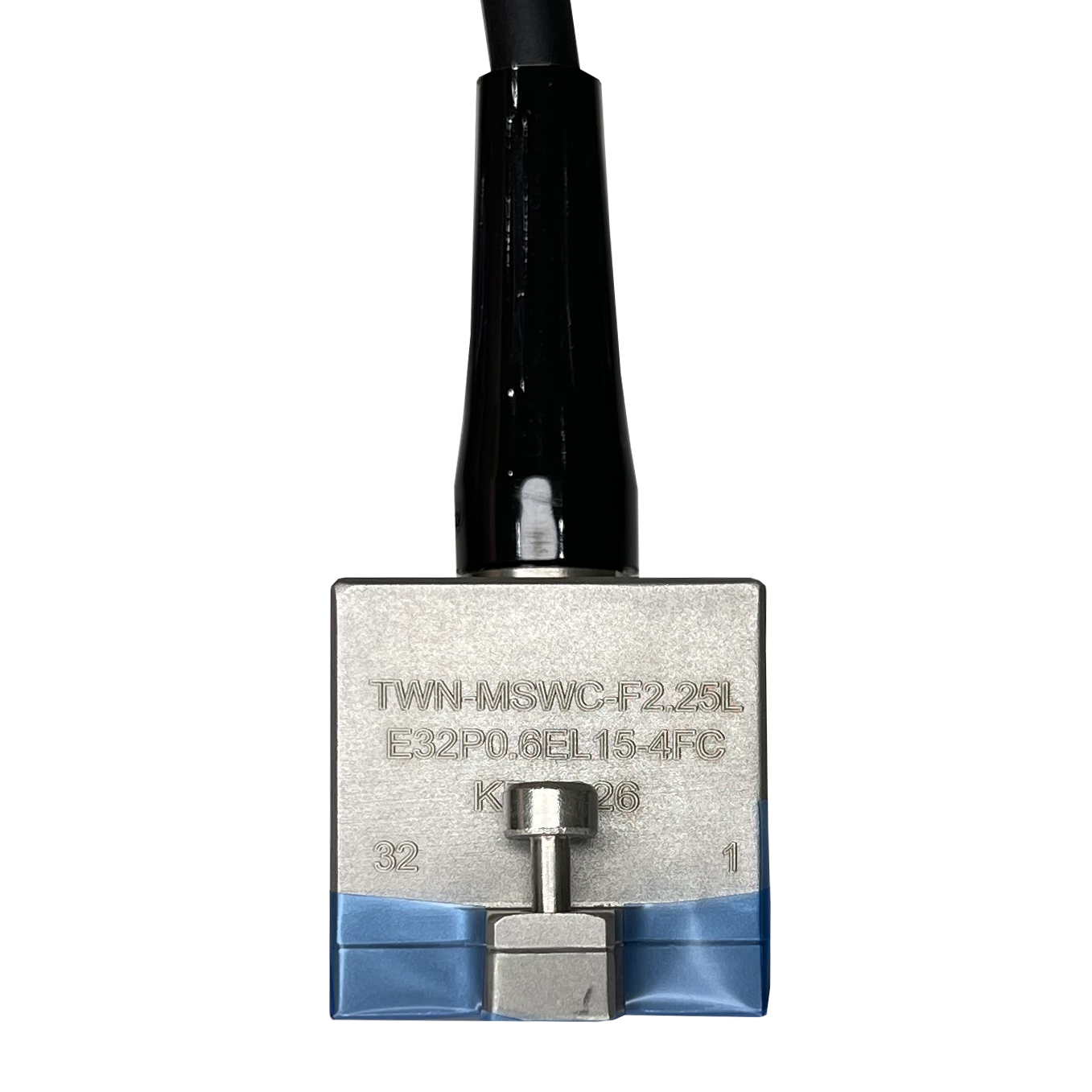

F2.25L-E32P0.6EL15-4FC |
2.25 |
32 |
0.6 |
15 |
19.2 |
|
F5L-E32P0.6EL15-4FC |
5 |
32 |
0.6 |
15 |
19.2 |
