Малогабаритные наклонные УЗ ПЭП 2,5 МГц AN25xx
Тип оборудования: Малогабаритные наклонные УЗ ПЭП 2,5 МГц AN25xx
Производитель: Кропус
Модель:
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.
Маркировка по ГОСТ: П121-2,5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20
Номинальная частота 2,5 МГц
Размер пьезоэлемента 8х9 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Обозначение по ГОСТ- П121-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 2,5 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN2540 - преобразователь ультразвуковой 2,5МГц с углом ввода 40 градусов
Обозначение по ГОСТ: П121-2,5-40-М
Частота 2,5 МГц.
Угол ввода в сталь 40º.
Стрела - 7 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- AN2545 - преобразователь ультразвуковой 2,5МГц с углом ввода 45 градусов
Обозначение по ГОСТ: П121-2,5-45-М
Частота 2,5 МГц.
Угол ввода в сталь 45º.
Стрела 8мм.

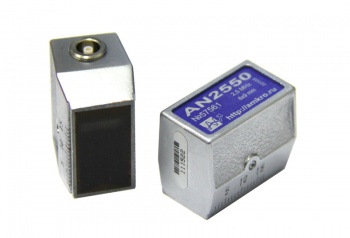

- AN2550 - преобразователь ультразвуковой 2,5МГц с углом ввода 50 градусов
Обозначение по ГОСТ: П121-2,5-50-М
Частота 2,5 МГц.
Угол ввода в сталь 50º.
Стрела 9 мм.
- AN2555 - преобразователь ультразвуковой 2,5МГц с углом ввода 55 градусов
Обозначение по ГОСТ: П121-2,5-55-М
Частота 2,5 МГц.
Угол ввода в сталь 55º.
Стрела 10 мм
- AN2560 - преобразователь ультразвуковой 2,5МГц с углом ввода 60 градусов
Обозначение по ГОСТ: П121-2,5-60-М
Частота 2,5 МГц.
Угол ввода в сталь 60º.
Стрела 10 мм
- AN2565 - преобразователь ультразвуковой 2,5МГц с углом ввода 65 градусов
Обозначение по ГОСТ: П121-2,5-65-М
Частота 2,5 МГц.
Угол ввода в сталь 65º.
Стрела 11 мм.
- AN2570 - преобразователь ультразвуковой 2,5МГц с углом ввода 70 градусов
Обозначение по ГОСТ: П121-2,5-70-М
Частота 2,5 МГц.
Угол ввода в сталь 70º.
Стрела 12 мм.
- AN2575 - преобразователь ультразвуковой 2,5МГц с углом ввода 75 градусов
Обозначение по ГОСТ: П121-2,5-75-М
Частота 2,5 МГц.
Угол ввода в сталь 75º.
Стрела 13 мм.
- AN2590 - преобразователь ультразвуковой 2,5МГц поверхностной волны
Обозначение по ГОСТ: П121-2,5-90-М
Частота 2,5 МГц.
Поверхностной волны
- AN2530 - преобразователь ультразвуковой 2,5МГц с углом ввода 30 градусов
