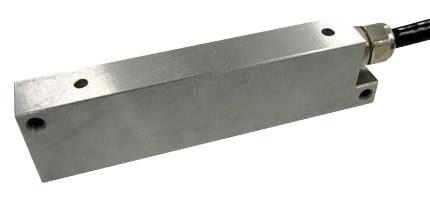

Преобразователь ультразвуковой TWN-F5L-E64P1.8EL10-4BG
Тип оборудования: Преобразователь ультразвуковой
Производитель: TWN Технолоджи
Модель: TWN-F5L-E64P1.8EL10-4BG
Гарантия: 1 год
Описание преобразователя TWN-F5L-E64P1.8EL10-4BG:
Иммерсионные ФР преобразователи разработаны для использования с водяными призмами или в резервуарах с водой. Объект контроля частично или полностью погружен в воду, поэтому используется метод равномерного и быстрого контакта для эффективного сканирования деталей.
Данный тип преобразователей генерирует продольные волны. В некоторых случаях, при использовании призмы, могут быть получены поперечные волны.
Особенности
- Акустический импеданс равный сопротивлению воды
- Специальная конструкция позволяет использовать их с водяными призмами для обеспечения хорошего акустического контакта на многих поверхностях, а также в сканирующих устройствах с регулируемой высотой водяной призмы
- Линейное сканирование с охватом поверхности от 30 до 90 мм вдоль одной линии
- Антикоррозийный корпус из нержавеющей стали
- Возможность контроля под водой на глубине до 1 м
Технические характеристики TWN-F5L-E64P1.8EL10-4BG:
|
Модель ПЭП |
Основные параметры |
||||
|
Частота (МГц) |
Кол-во элементов |
Шаг (мм) |
Подъем (мм) |
Апертура (мм) |
|
|
F5L-E64P1.8EL10-4BG |
5 |
64 |
1.8 |
10 |
115.2 |
|
F5L-E128P1.0EL10-4BG |
5 |
128 |
1.0 |
10 |
128 |
|
F7.5L-E128P0.8EL10-2F0 |
7.5 |
128 |
0.8 |
10 |
102.4 |
|
F10L-E128P0.8EL10-2F0 |
10 |
128 |
0.8 |
10 |
102.4 |
|
F5L-E128P0.8EL10-2F0 |
5 |
128 |
0.8 |
10 |
102.4 |
|
F5L-E128P0.8EL12-2F0 |
5 |
128 |
0.8 |
12 |
102.4 |
