Среднегабаритные наклонные преобразователи 1,8 МГц ANB18xx
|
Тип оборудования: Среднегабаритные наклонные преобразователи
Производитель: Кропус
Модель: ANB18xx
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный среднегабаритный поперечных волн. Частота 1,8 МГц
Маркировка по ГОСТ: П121-1,8-ХХ-А-002, где XX - угол ввода сдвиговой (поперечной) волны в сталь
Номинальная частота 1,8 МГц
Размер пьезоэлемента 9х12 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный поперечных волн
- Обозначение по ГОСТ- П121-1,8-ХХ-А-002 (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя- 1,8 МГц ± 10%
- Тип излучаемых волн- сдвиговые (поперечные)
- Размер пьезокерамического элемента-9х12 мм
- Размер контактной поверхности- 20х34 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- алюминий с покрытием
- Габаритные размеры (ШхДхВ)- 20 х 36 х 23 мм
Модели:
- ANB1840 - преобразователь ультразвуковой 1,8МГц с углом ввода 40 градусов
Обозначение по ГОСТ: П121-1,8-40-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 40º.
Стрела 8мм
- ANB1845 - преобразователь ультразвуковой 1,8МГц с углом ввода 45 градусов
Обозначение по ГОСТ: П121-1,8-45-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 45º.
Стрела 10мм.
- ANB1850 - преобразователь ультразвуковой 1,8МГц с углом ввода 50 градусов
Обозначение по ГОСТ: П121-1,8-50-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 50º.
Стрела 10мм.
- ANB1855 - преобразователь ультразвуковой 1,8МГц с углом ввода 55 градусов
Обозначение по ГОСТ: П121-1,8-55-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 55º.
Стрела 11мм.
- ANB1860 - преобразователь ультразвуковой 1,8МГц с углом ввода 60 градусов
Обозначение по ГОСТ: П121-1,8-60-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 60º.
Стрела 11мм.
- ANB1890 - преобразователь ультразвуковой 1,8МГц, поверхностной волны
Обозначение по ГОСТ: П121-1,8-90-А-002
Преобразователь поверхностной волны

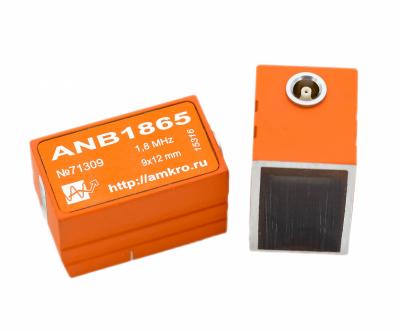

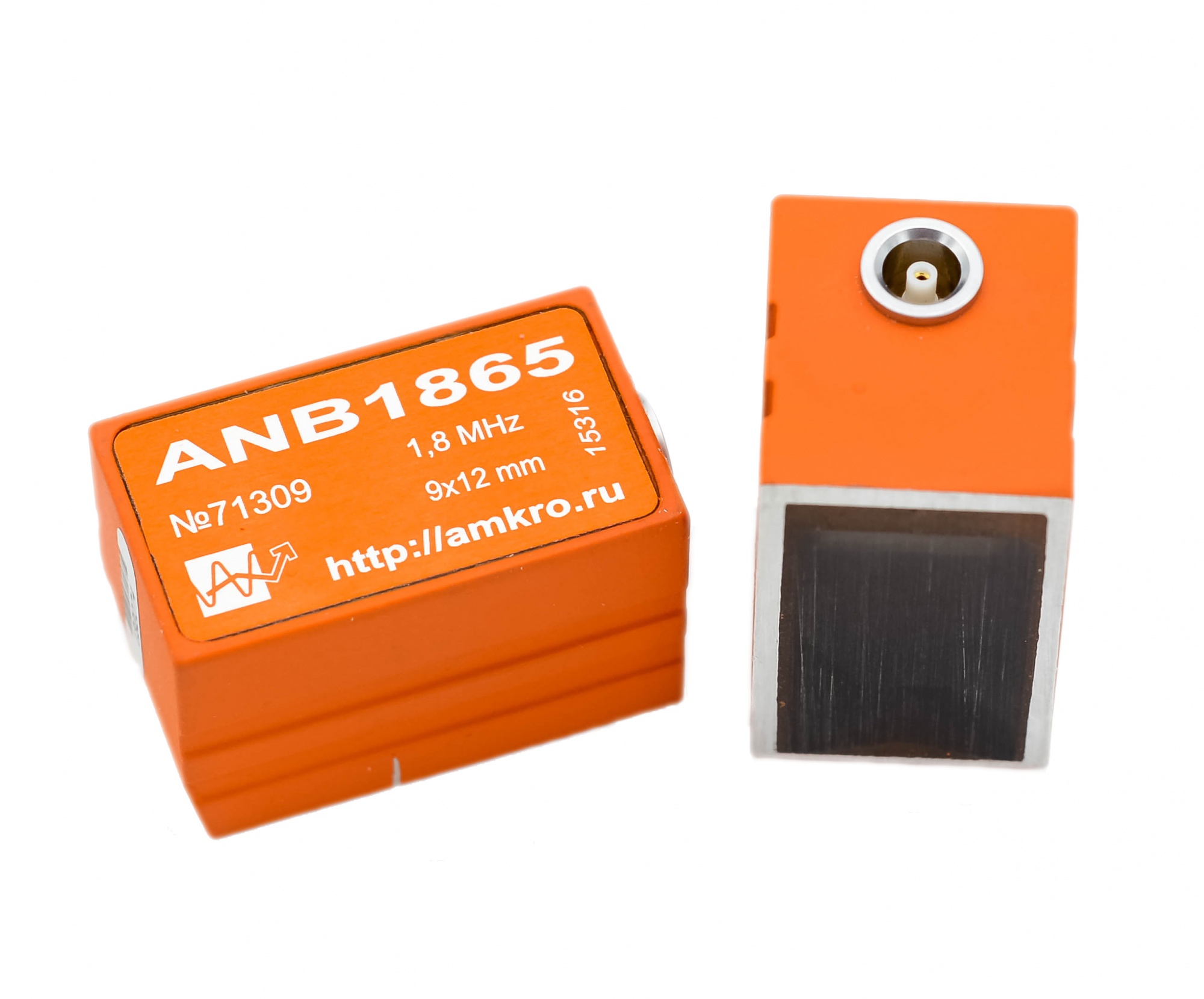

- ANB1865 - преобразователь ультразвуковой 1,8МГц с углом ввода 65 градусов
Обозначение по ГОСТ: П121-1,8-65-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 65º.
Стрела 11мм.
- ANB1870 - преобразователь ультразвуковой 1,8МГц с углом ввода 70 градусов
Обозначение по ГОСТ: П121-1,8-70-А-002
Преобразователь ультразвуковой 1,8МГц с углом ввода в сталь 70º.
Стрела 12мм.
