Наклонные миниатюрные р/с преобразователи 5МГц ADZ50xx
Тип оборудования: Наклонные миниатюрные р/с преобразователи
Производитель: Кропус
Модель: ADZ50xx
Гарантия: 1 год
Описание:
Преобразователь наклонный раздельно-совмещенный миниатюрный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-ММ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хMicrodot Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, раздельно-совмещенный, поперечных волн
- Обозначение по ГОСТ- П122-5-ХХ-MM (где XX - угол ввода поперечной волны в сталь)

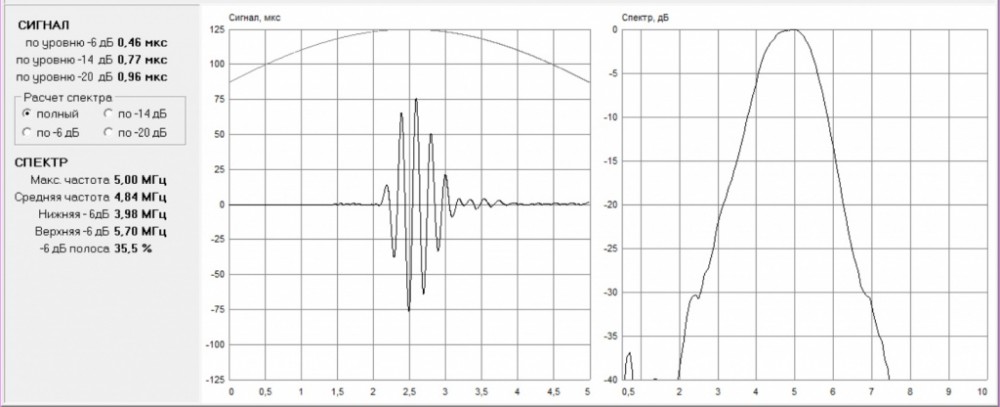

- Номинальная частота преобразователя- 5 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 5х5 мм
- Размер контактной поверхности- 19х20 мм
- Материал призмы- орстекло
- Разъем подключения- Microdot S-50
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- алюминий с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 20 х 20 х 8,8 мм
Модели:
- ADZ5040 - наклонный р/с преобразователь с углом ввода 40 град
Обозначение по ГОСТ: П122-5-40-ММ
Частота 5 МГц.
Угол ввода в сталь 40º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- ADZ5050 - наклонный р/с преобразователь с углом ввода 50 град
Обозначение по ГОСТ: П122-5-50-ММ
Частота 5 МГц.
Угол ввода в сталь 50º.
Стрела - мм
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- ADZ5060 - наклонный р/с преобразователь с углом ввода 60 град
Обозначение по ГОСТ: П122-5-60-ММ
Частота 5 МГц.
Угол ввода в сталь 60º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

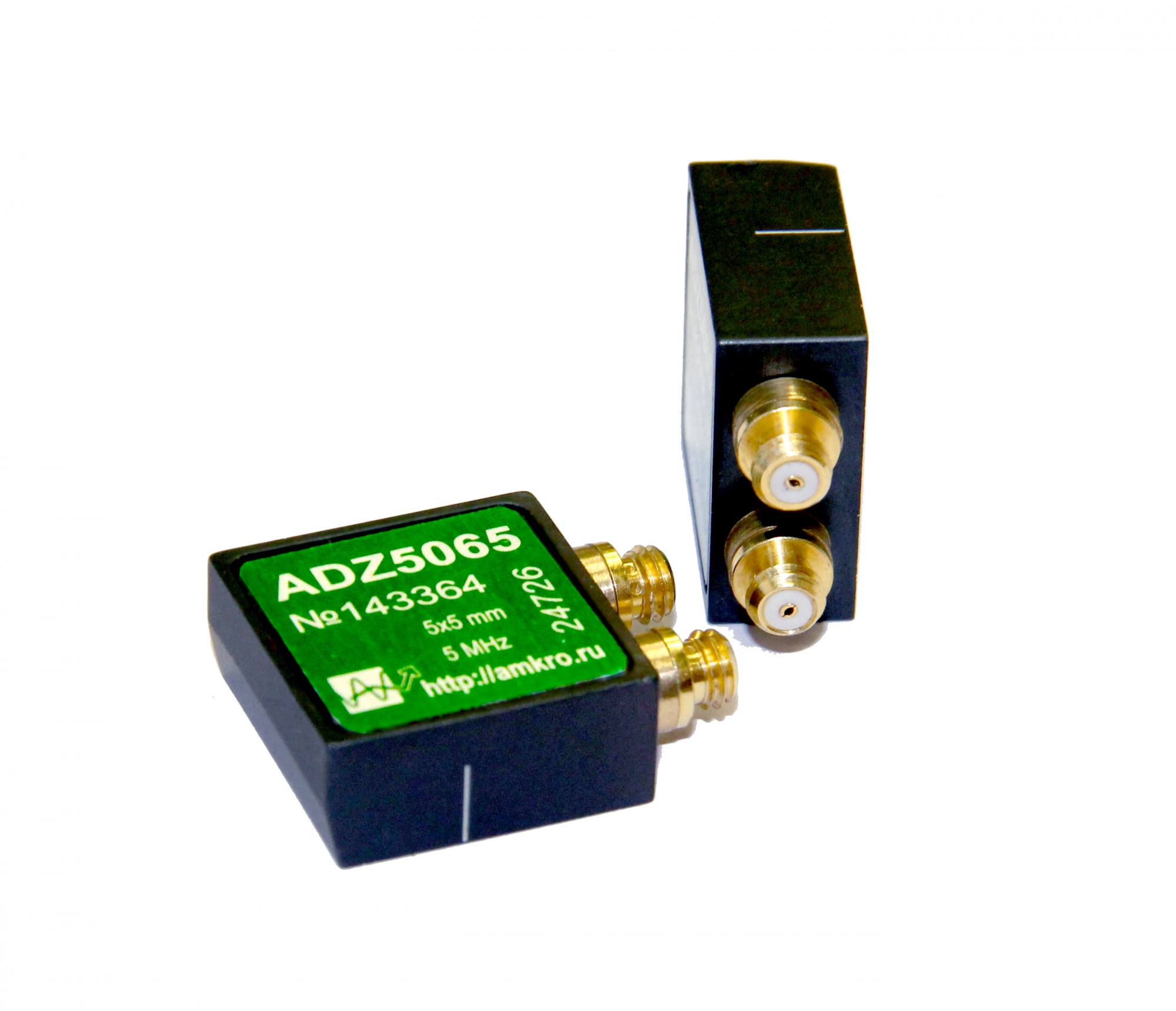

- ADZ5065 - наклонный р/с преобразователь с углом ввода 65 град
Обозначение по ГОСТ: П122-5-65-ММ
Частота 5 МГц.
Угол ввода в сталь 65º.
Стрела - 7,5 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- ADZ5070 - наклонный р/с преобразователь с углом ввода 70 град
Обозначение по ГОСТ: П122-5-70-ММ
Частота 5 МГц.
Угол ввода в сталь 70º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
- ADZ5075 - наклонный р/с преобразователь с углом ввода 75 град
Обозначение по ГОСТ: П122-5-75-ММ
Частота 5 МГц.
Угол ввода в сталь 75º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
