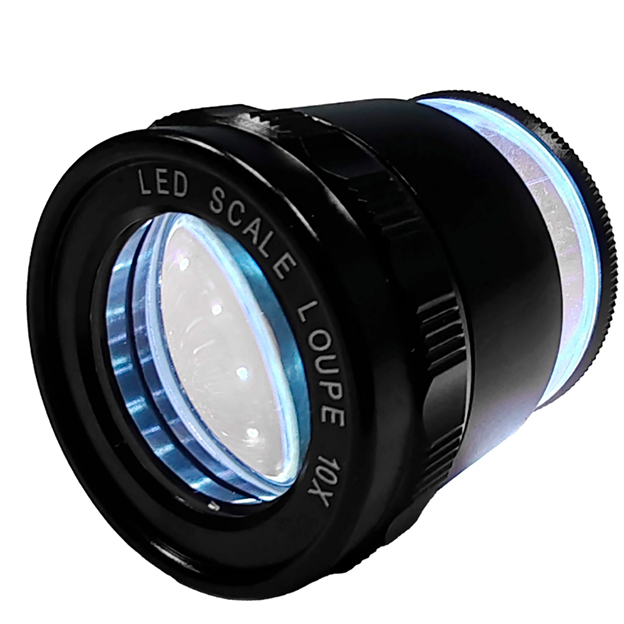

Лупа измерительная с подсветкой АВМ ЛИ-3-10х

Лупа измерительная с подсветкой АВМ ЛИ-3-10х

Измерительная лупа АВМ ЛИ-3-10х L30 — это современный ручной оптико-электронный прибор, предназначенный для проведения визуально-измерительного контроля (ВИК) при недостаточном или нестабильном освещении. Она используется для выявления и измерения мелких поверхностных дефектов и может применяться в любых областях неразрушающего контроля и производства, где требуется высокая точность визуальной оценки.

Конструкция и особенности

Основу прибора составляет высококачественная линзовая оптика с увеличением 10×, обеспечивающая чёткое и неискажённое изображение. В фокальной плоскости расположена прозрачная измерительная шкала с диапазоном 15 мм, что позволяет быстро определять размеры дефектов.

Главное преимущество модели — встроенная светодиодная (LED) подсветка. Она формирует равномерный холодный световой поток, направленный непосредственно в зону контроля, исключая появление теней и бликов. Это обеспечивает стабильные условия наблюдения и соответствие требованиям стандартов по освещённости. Питание подсветки осуществляется от стандартных батареек, что сохраняет мобильность прибора.

Прочный полимерный корпус рассчитан на интенсивную эксплуатацию в цеховых, полевых и производственных условиях. Лупа ЛИ-3-10х L30 — надёжный инструмент дефектоскописта, инженера по качеству или технолога при проведении входного, операционного и приёмочного контроля.

Лупа представляет собой ручной оптико-механический прибор с электронной системой освещения.

Конструктивно включает:

• оптический блок с линзовой системой и 10-кратным увеличением;

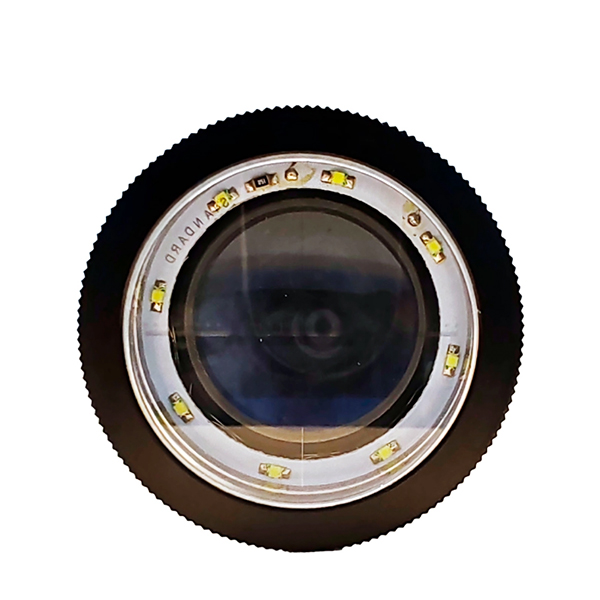

• светодиодный осветитель с отражателем, направляющим свет в зону наблюдения;

• измерительную шкалу с миллиметровыми делениями (диапазон 15 мм);

• корпус с отсеком для элементов питания и выключателем.

Принцип работы

Принцип действия основан на прямом визуальном наблюдении и измерении.
Оператор включает подсветку, устанавливает лупу перпендикулярно контролируемой поверхности и фокусирует изображение. В окуляре наблюдается совмещённое увеличенное изображение объекта и шкалы. Сопоставляя границы дефекта (царапины, трещины, поры) с делениями шкалы, определяют его размеры с точностью до цены деления. Результаты измерений используются для классификации дефектов и оценки соответствия деталей установленным требованиям.

Стандарты

Соответствует требованиям ГОСТ 25706-83.

Запрещается

• Эксплуатировать лупу при наличии повреждений корпуса, линз или измерительной шкалы.

• Использовать прибор для контроля вращающихся, подвижных или находящихся под напряжением деталей без специальных мер безопасности.

• Применять устройство в агрессивных средах (пары, аэрозоли), вызывающих коррозию или повреждение оптики.

• Очищать линзы абразивами, неподходящими растворителями или грубой тканью; прикасаться к линзам пальцами.

• Разбирать прибор — это приводит к нарушению юстировки и погрешностям измерений.

• Оставлять лупу под прямыми солнечными лучами на легковоспламеняющихся поверхностях.

• Направлять свет включённой подсветки в глаза или на чувствительные к свету датчики.

Технические характеристики АВМ ЛИ-3-10х:

Комплект поставки

• Лупа измерительная с подсветкой АВМ ЛИ-3-10х
• Упаковка
• Защитный футляр
• Паспорт
