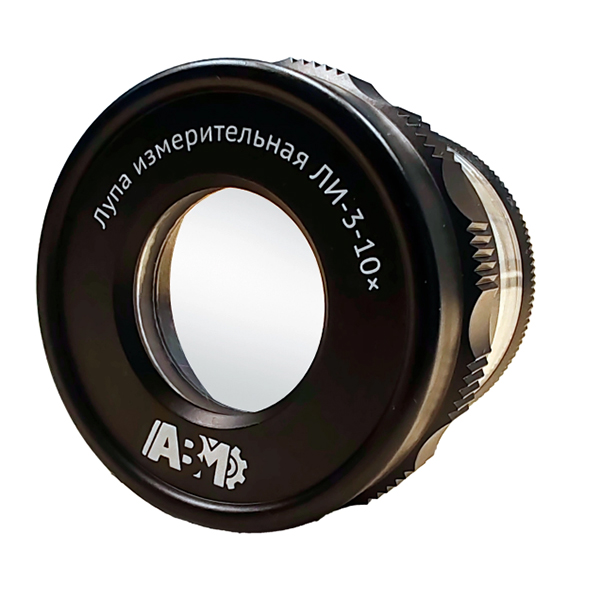

Лупа измерительная АВМ ЛИ-3-10х

Лупа измерительная АВМ ЛИ-3-10х

Лупа измерительная АВМ ЛИ-3-10х — это ручной оптический прибор, предназначенный для проведения визуально-измерительного контроля (ВИК) с целью обнаружения и оценки мелких поверхностных дефектов. Модель может использоваться самостоятельно в любых областях неразрушающего контроля и производства, где требуется точная визуальная оценка состояния деталей.

Главным элементом прибора является высококачественная линзовая оптика с увеличением 10×, обеспечивающая четкое и неискажённое изображение контролируемой поверхности. Это соответствует требованиям стандарта ГОСТ 25706‑83 и гарантирует корректность измерений.
В поле зрения встроена измерительная шкала с диапазоном 30 мм и определённой ценой деления, позволяющая быстро и точно измерять размеры обнаруженных дефектов (трещин, пор, царапин), определять их взаимное расположение и оценивать соответствие заданным допускам.

Конструкция лупы ЛИ-3-10х АВМ отличается простотой и надёжностью. Отсутствие встроенной подсветки делает прибор полностью автономным — он не требует источников питания и готов к работе в любых условиях: на производственном объекте, в цеху или в полевых условиях. Это повышает универсальность прибора и снижает эксплуатационные затраты.
Прочный корпус рассчитан на интенсивное промышленное использование, благодаря чему измерительная лупа АВМ ЛИ-3-10х является незаменимым инструментом дефектоскописта, инженера по качеству и технолога при проведении входного, операционного и приёмочного контроля.

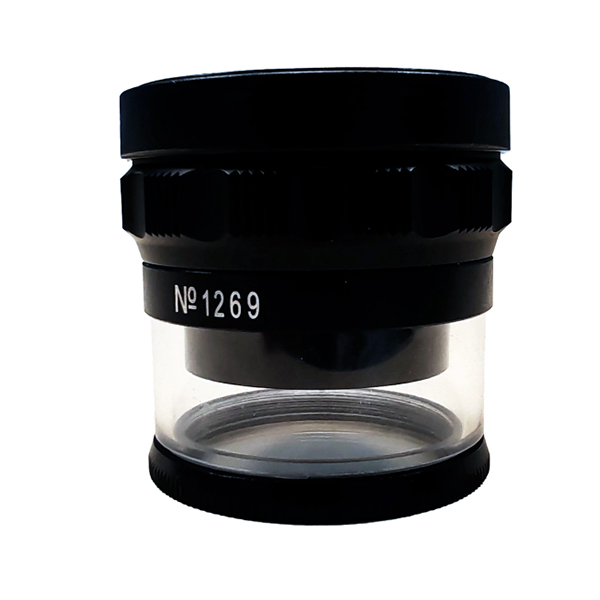

АВМ ЛИ-3-10х — это ручной оптико-механический прибор, состоящий из нескольких основных компонентов.
Его основа — оптический блок, представляющий собой систему линз, смонтированных в защитном тубусе. Система обеспечивает 10-кратное увеличение с минимальными искажениями. В фокальной плоскости оптики закреплена прозрачная измерительная шкала с миллиметровыми делениями и диапазоном 15 мм. Все элементы заключены в прочный полимерный корпус.

Принцип работы

Принцип работы основан на прямом визуальном наблюдении и измерении.
Оператор устанавливает лупу перпендикулярно контролируемой поверхности на расстоянии, обеспечивающем резкую фокусировку. Через окуляр наблюдается совмещённое изображение объекта и измерительной шкалы. Сопоставляя границы дефекта (трещины, поры, царапины) с делениями шкалы, оператор определяет его размеры с точностью до цены деления.
Полученные данные используются для классификации дефекта и принятия решения о соответствии детали установленным требованиям.

Запрещается

• Эксплуатировать лупу ЛИ-3-10х АВМ при наличии любых механических повреждений корпуса, оптических элементов (трещин, сколов, глубоких царапин на линзах) либо измерительной шкалы.

• Использовать прибор для контроля вращающихся, подвижных или находящихся под электрическим напряжением деталей и механизмов без применения специальных мер безопасности, исключающих возможность травматизма.

• Применять лупу в средах, содержащих агрессивные пары, газы или аэрозоли, способные вызвать коррозию корпуса либо необратимое повреждение оптических поверхностей.

• Очищать линзы и оптические элементы абразивными материалами, агрессивными растворителями или грубой тканью. Запрещается прикасаться к линзам пальцами.

• Разбирать прибор — любое вмешательство в оптическую систему приводит к нарушению юстировки и потере точности измерений.

• Оставлять изделие под прямыми солнечными лучами на легко воспламеняющихся поверхностях или материалах в течение длительного времени.

Технические характеристики измерительной лупы:

Комплект поставки

• Лупа измерительная АВМ ЛИ-3-10х
• Упаковка
• Паспорт
