Приспособление для измерений смещений кромок и глубины подрезов RFT ПИГП
|
Тип оборудования: Приспособление для измерений смещений кромок и глубины подрезов
Производитель: НДТ-КЛАб
Модель: RFT ПИГП
Гарантия: 1 год
Описание приспособления RFT ПИГП:
Устройство предназначено для визуального и измерительного контроля основного материала и сварных соединений при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах, а также для измерения глубины несплошностей (дефектов) поверхности основного металла (раковин, задиров), сварных соединений (подрезов, чешуйчатости, межваликовых западаний).
ОСОБЕННОСТИ RFT ПИГП
- Установочные планки и обе иглы (заостренные насадки) выполнены из нержавеющей стали
- По выбору заказчика устройство может поставляться с короткой (65 мм) или с длинной (100 мм) планкой, а также с обеими планками

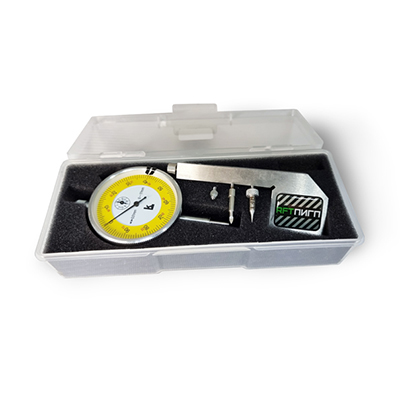

- Устройство упаковано в качественный кейс с ложементом под комплектующие

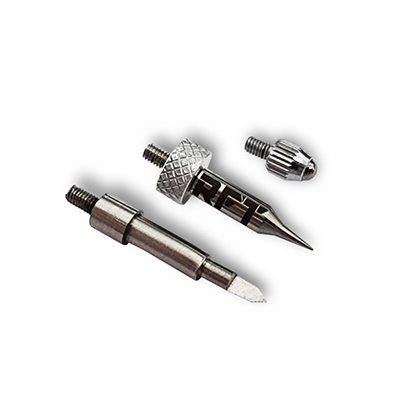

- В комплекте три измерительные насадки (закругленная, заостренная, игла-RFT с углом заточки 14°)
- Измерительная насадка игла RFT используется для высокоточных измерений узко стянутых подрезов, межваликовых западаний, механических повреждений около шовной зоны сварных соединений, а также для измерения узких рисок разного характера и направления, полученных как при производстве, так и эксплуатационных работах. Игла изготовлена из нержавеющей стали с углом заточки 14°, что позволяет в отличии от аналогов производить измерения несплошностей (дефектов) с минимально возможным раскрытием
RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С КОРОТКОЙ ПЛАНКОЙ 65 ММ |
|
|
19 500 руб. |
|
|
Индикатор часового типа ИЧ-10 с поверкой |
1 |
|
Установочная планка короткая 65 мм |
1 |
|
Закругленная измерительная насадка |
1 |
|
Заостренная измерительная насадка |
1 |
|
Измерительная насадка игла RFT |
1 |
|
Документация (поверка/калибровка) |
1 |
|
Упаковочная тара (кейс с ложементом) |
1 |
RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С ДЛИННОЙ ПЛАНКОЙ 65 ММ |
|
|
21 500 руб. |
|
|
Индикатор часового типа ИЧ-10 с поверкой |
1 |
|
Установочная планка длинная 100 мм |
1 |
|
Закругленная измерительная насадка |
1 |
|
Заостренная измерительная насадка |
1 |
|
Измерительная насадка игла RFT |
1 |
|
Документация (поверка/калибровка) |
1 |
|
Упаковочная тара (кейс с ложементом) |
1 |
RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С ДВУМЯ ПЛАНКАМИ |
|
|
25 500 руб. |
|
|
Индикатор часового типа ИЧ-10 с поверкой |
1 |
|
Установочная планка длинная 100 мм |
1 |
|
Установочная планка короткая 65 мм |
1 |
|
Закругленная измерительная насадка |
1 |
|
Заостренная измерительная насадка |
1 |
|
Измерительная насадка игла RFT |
1 |
|
Документация (поверка/калибровка) |
1 |
|
Упаковочная тара (кейс с ложементом) |
1 |

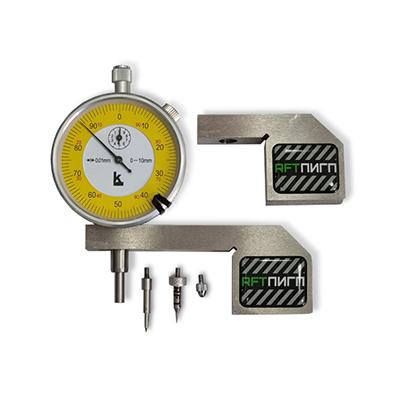

Приспособление состоит из трех частей: Индикатора часового типа ИЧ-10, установочной планки для позиционирования устройства на контролируемых изделиях и измерительной насадки. В комплект входит три насадки.
Конструктив установочной планки выполнен таким образом, чтобы обеспечить устойчивое положение при проведении измерений на трубах с наружным диаметром от 219-1420 мм включительно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ ГЛУБИНЫ ПОДРЕЗОВ ИГП
|
Характеристика |
RFT ПИГП c короткой планкой (65 мм) |
RFT ПИГП c длинной планкой (100 мм) |
|
Диапазон измерений |
0-10 ±0,015 мм |
0-10 ±0,015 мм |
|
Цена деления |
0.01 мм |
0.01 мм |
|
Расстояние от опорного кронштейна до центра измерительной насадки |
15 мм |
50 мм |
|
Максимальное расстояние от поверхности основания до нижнего края консоли |
28 мм |
28 мм |
|
Габаритные размеры ДхШхВ |
65х13х39 мм |
100х13х39 мм |
|
Масса комплекта, не более |
0,4 кг |
0.4 кг |
