Комплект ВИК "Транснефть"

Тип оборудования: Комплект визуально-измерительного контроля, комплект ВИК, набор ВИК, комплект для визуального контроля

Модель: ВИК "Транснефть"

Гарантия: 1 год

Описание:

Комплект ВИК "Транснефть" комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы. По заявке набор может быть укомплектован дополнительными средствами контроля упомянутыми в РД 25.160.00-КТН-016-15.

Комплект поставки:

• Лупа измерительная с подсветкой L30. Длина шкалы 20 мм
• Штангенциркуль ЩЦ-1-125-0.1
• Универсальный шаблон сварщика УШС-3
• Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм
• Набор радиусов №1. Диапазон 1-6 мм
• Набор радиусов №3. Диапазон 7-25 мм
• Линейка измерительная 30 см
• Рулетка измерительная 5м
• Образцы шероховатости ШП Rz 20, 40, 60, 80
• Люксметр ТКА-Люкс или ТКА-ПКМ (31)
• Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме.
• Лупа просмотровая ЛПП1-7х
• Лупа просмотровая с подсветкой
• Маркер по металлу
• Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)
• Фонарь светодиодный 800 люмен
• Зеркало телескопическое "Эксперт"
• Блокнот и авторучка
• Паспорт
• Сертификат о калибровке или свидетельство о поверке (зависит от набора)
• РД 03-606-03 Инструкция по ВИК

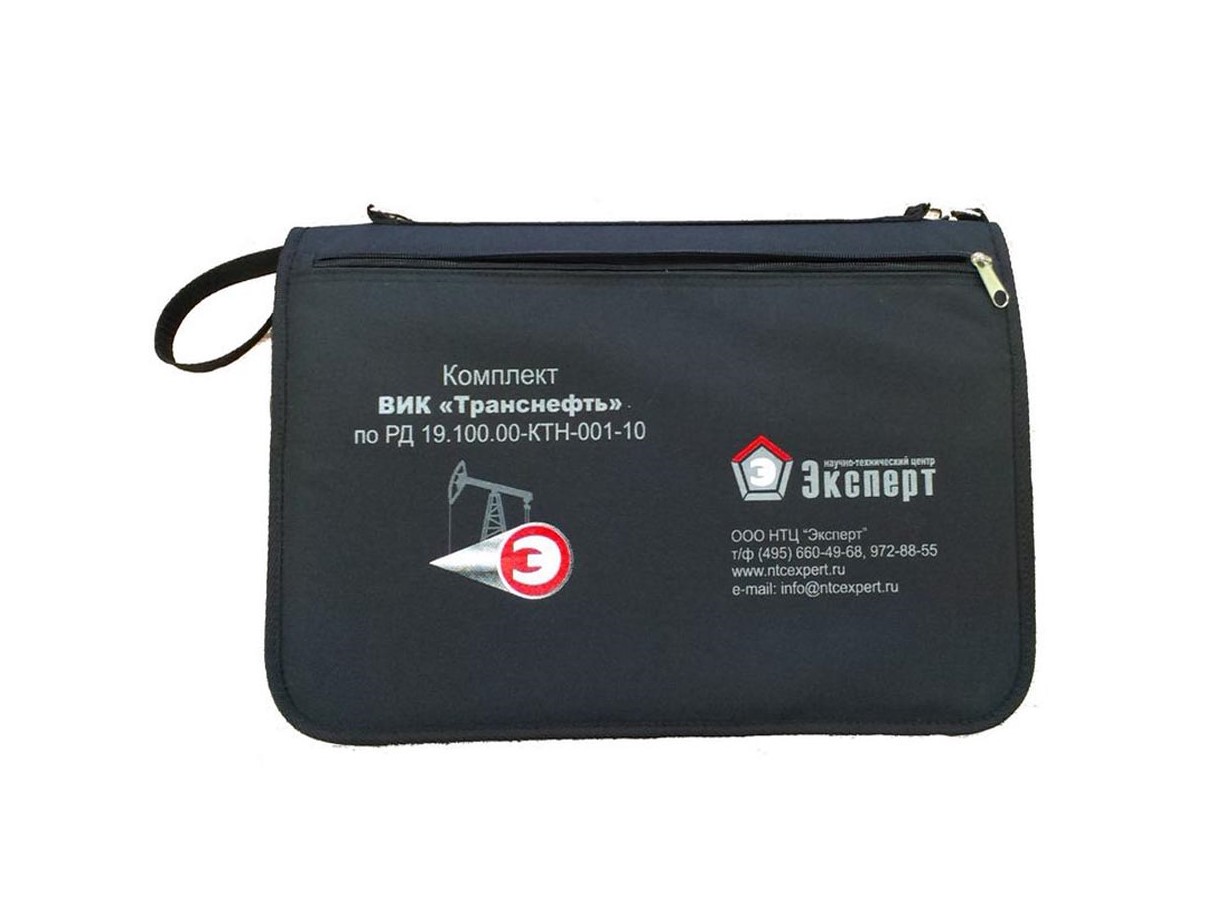

• Упаковочная сумка

Внимание! В комплект ВИК не входит РД 03-606-03 “ИНСТРУКЦИЯ ПО ВИЗУАЛЬНОМУ И ИЗМЕРИТЕЛЬНОМУ КОНТРОЛЮ”, не действует с 01 января 2021г. Данный документ вошел в перечень отменяемых нормативных правовых актов федеральных органов исполнительной власти (постановление Правительства РФ от 6 августа 2020 г. №1192).

По желанию заказчика комплект ВИК-НДТ может быть доукомплектован такими приборами НК как:

• стенкомер
• толщиномер,
• нутромер,
• эндоскоп,
• видеоэндоскоп,
• бороскоп,
• фиброскоп,
• микроскоп,
• фотоаппарат,
• различными шаблонами, в том числе специальными, универсальными и измерительными инструментами.

А также допускается применение других средств визуального и измерительного контроля при наличии соответствующих инструкций и методик.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по комплектам ВИК можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем комплекты для визуального контроля по всей России курьерскими службами и транспортными компаниями.
