Комплект (набор) для визуально-оптического контроля ВИК
Комплект (набор) для визуально-оптического контроля ВИК
Используется для проведения контроля материала (конструкций, изделий, полуфабрикатов, заготовок) и подготовки его к сварке, качества сборных и сварных соединений, наплавок по РД 03-606-03.Набор можно дополнить исходя из пожеланий заказчика. Поставляется со свидетельством о калибровке в компактной сумке с кармашками и плечевым ремнем. Итоговый вес в предложенной комплектации не превышает 2 кг.
С 1 января 2021г. Инструкция по визуальному и измерительному контролю РД 03-606-03 как обязательная утратила силу. Но в соответствии с письмом Федеральной службы по экологическому, технологическому и атомному надзору от 01.02.2021 г. «О требованиях к ВИК» инструкция может применяться в качестве рекомендательного документа.
Отличительные особенности:
- Соответствует РД 03-606-03
- Оптимальный набор самого необходимого инструментария
- Свидетельство о калибровке в комплекте
- Компактная сумка с кармашками и плечевым ремнем
- Небольшой вес и размер
Технические характеристики:
| Стандарт | РД 03-606-03 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | да |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Габаритные размеры, не более | 360х230х65 мм |
| Масса, не более | 2 кг |
| Условия эксплуатации | |
| - температура окружающей среды | от -20 до +50 °С |
| - относительная влажность, не более | 98% |
| - атмосферное давление | от 96 до 104 кПа |
Инструменты. Описание и предназначение
|
Инструмент |
Описание |
|
Штангенциркуль ШЦ-1-125-0,1 с глубиномером |
Диапазон 0-125мм, I класс точности. Цена деления – 0,1 мм. Контроль внутренних и наружных размеров, глубины пазов и отверстий |
|
Линейки металлические Л-150 и Л-300 |
Диапазон 0-150 и 0-300 мм. Цена деления – 1 мм. Контроль наружных размеров |
|
Рулетка 5 м |
Диапазон 0-5000 мм. Цена деления – 1 мм. Контроль наружных размеров. Металлическая рулетка с обрезиненным корпусом, фиксатором и возвратным механизмом |
|
Зеркало поворотное инспекционное |
Диаметр 32 или 50 мм. Телескопическая поворотная конструкция, длинна 170-490 мм. Для визуального осмотра труднодоступных мест |
|
Фонарь |
Мощность 0,5 Вт, питается от 3 батареек типа ААА (в комплекте). Светодиодный фонарь небольшого размера для работы в условиях слабой освещенности |
|
Маркер по металлу |
Белого или красного цвета. Универсальный маркер для маркировки объектов в процессе контроля. |
|
Мел термостойкий |
Размер 100х10х10 мм. Для нанесения маркировки на нагретую поверхность |
|
Лупы увеличительные |
3х и 5х. Стандартные лупы для осмотра мелких деталей |
|
Лупа измерительная ЛИ-8х с подсветкой |
8х, длина измерительной шкалы - 10 мм, цена деления - 0.1 мм Лупа с подсветкой для осмотра и измерений |
|
Угольник поверочный 160х100 мм (90°) |
Размеры 160х100 мм, угол - 90°, II класс точности. Угольник для контроля и разметки прямых углов |
|
Универсальные шаблоны сварщика УШС-2 и УШС-3 |
Применяются для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле |
|
Набор щупов № 4 |
Толщина 0,1-1,0 мм. II класс точности. Контроль зазоров между плоскостями |
|
Набор радиусных шаблонов №3 |
R 7-25 мм. Контроль наружного и внутреннего радиусов |

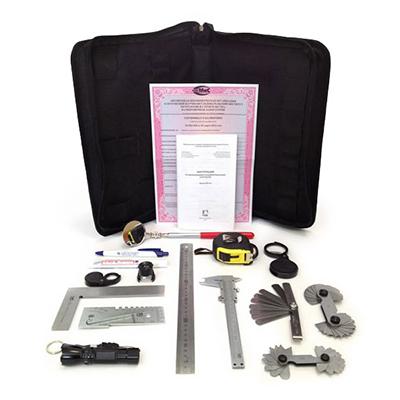

Комплект поставки:
- Штангенциркуль ШЦ-1-125-0,1
- Линейка металлическая Л-150
- Линейка металлическая Л-300
- Рулетка измерительная 5м
- Угольник поверочный 160х100мм, 90°
- Универсальный шаблон УШС-2
- Универсальный шаблон сварщика УШС-3
- Набор щупов №4
- Набор радиусных шаблонов №3
- Лупа измерительная ЛИ-8х
- Лупа увеличительная 3х
- Лупа увеличительная 5х
- Фонарик карманный
- Зеркало инспекционное
- Маркер по металлу
- Мел термостойкий
- Блокнот
- Карандаш
- Паспорт
- Свидетельство о калибровке
- Сумка
