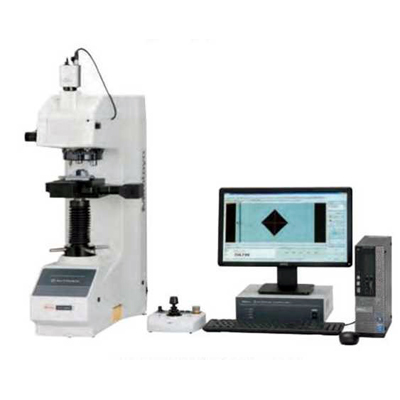

Твердомеры по Виккерсу HV-110/120 серия 810
Твердомеры по Виккерсу HV-110/120
Отличительные особенности:
- Модели с управлением от сенсорной панели и программного обеспечения.
- 144 мм (5,7") цветной дисплей (Тип А) с повышенной четкостью для легкого управления твердомером
- Полностью автоматическая система существенно сокращает время, требуемое для измерения твердости, используя ПО AVPAK-20 (Тип В, С, D) для создания циклов измерение - анализ - составление отчета
- Электромагнитная система создания испытательной нагрузки
- Долгое время функционирования благодаря LED-подсветке, натуральное восприятие цвета, улучшенный контраст
- Возможность измерения твердости по Микро-Бринеллю до 62,5 кг при помощи опционального груза для испытательной нагрузки
Технические характеристики твердомеров HV-110/120:
|
Тип нагружения |
Моторизованный |
|
Время выдержки |
5-999 с (по выбору) |
|
Оптическая система |
Оптическая система с коррекцией на бесконечности |
|
Блок подсветки |
Светодиодная подсветка |
|
Револьверная головка для индентора/ объектива |
С приводом от двигателя и ручным управлением |
|
Вывод данных |
RS-232C, Digimatic, интерфейс USB 2 |
|
Стол XY |
Диапазон перемещений для систем А + В: 50 х 50 мм, ручной привод Диапазон перемещений для систем С + D: 50 х 50 мм /100 х 100 мм, моторизованный |
|
Стандарты |
JIS В 7725, ISO 6507-2 |
|
Скорость подвода индентора |
60 мкм/с, 150 мкм/с на выбор |
|
Поддерживаемые шкалы |
HV, НК, HB, КС |
|
Шкала Виккерса |
HV-110A/110B/110C/110D HV1; 2; 3; 5; 10; 20; 30 HV-120А/120В/1200120D HV 0,3; 0,5; 1; 2,5; 5; 10; 20; 30 |
|
Линейка объективов |
2х, 5х, 10х, 2Ох, 50х, ЮОх |
Система А
HV-110A/HV-120A
Особенности:
- 144 мм (5,7м) цветной LCD дисплей
- 3 типа отображения данных на дисплее
- Микроскоп в комплекте позволяет измерять диагональный размер отпечатка, наблюдая его визуально
-
Позиционирование детали при помощи ручного стола XY
Система В
HV-110B/HV-120В
Особенности:
- Управление при помощи многофункционального ПО AVPAK-20
- Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
- Позиционирование детали при помощи ручного стола XY
Система С
HV-110C/HV-120С
Особенности:
- Управление при помощи многофункционального ПО AVPAK-20
- Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
- Автоматическое измерение отпечатка
- Позиционирование детали при помощи моторизованного стола XY
Система D
HV-110D/HV-120D
Особенности:
- Управление при помощи многофункционального ПО AVPAK-20
- Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
- Позиционирование детали при помощи моторизованного стола XY
- Автоматическая фокусировка
|
Система A |
Система B |
Система C |
Система D |
||||||
|
Основной блок |
НV-110 |
НV-120 |
НV-110 |
НV-120 |
НV-110 |
НV-120 |
НV-110 |
НV-120 |
|
|
Блок управления |
Сенсорная панель |
ПК |
ПК |
ПК |
|||||
|
Нагрузка |
Стандартная |
Малая |
Стандартная |
Малая |
Стандартная |
Малая |
Стандартная |
Малая |
|
|
Стол XY
|
|
Ручной |
Ручной |
Моторизованный |
Моторизованный |
||||
|
Выбор |
50х50 мм |
50х50 мм |
50х50 мм 100х100 мм |
50х50 мм 100х100 мм |
|||||
| Фокусировка | Ручная |
Ручная |
Ручная |
Автоматическая |
|||||
| Программное обеспечение |
- |
AVPAK-20 |
AVPAK-20 |
AVPAK-20 |
|||||
Программное обеспечение AVPAK-20 для систем В,С и D
ПО для управления последовательностью измерения, оценки твердости и составления отчета, поддерживает операционную систему Windows® 7 64 бит.
Создание шаблонов
Позволяет провести измерения по нескольким шаблонам (прямая, зигзагообразная линия, решетка или окружность/ дуга) или их комбинациям, или по произвольно созданным шаблонам.
Функция выравнивания системы координат
Доступно несколько методов выравнивания (по 1 точке, по 2 точкам, по 3 точкам, по дуге, по центру окружности, по биссектрисе, по средней точке). Возможно задание системы координат по контуру для нескольких типов измерений (смещение, по шаблону, на сетке).
Анализ и составление отчетов
Обеспечивает отображение нескольких типов графиков (изменение науглероживания, распределение науглероживания, контрольная карта для средних и размахов) и конфигураций их расположения. Доступна возможность редактирования графиков.
Функции
- Сшивка
Перемещение стола по сетке и получение изображения большой площади детали путем сшивания нескольких изображений с камеры (требуется моторизованный стол XY).
- Измерение отпечатка
Анализ отпечатка и измерение его диагонального размера согласно EN ISO 6507-1.
- Управление подсветкой
100 ступеней яркости подсветки. Автоматический подбор яркости освещения в зависимости от типа поверхности детали и отображение засвеченных участков на изображении детали.
- Управление столом
Управление моторизованным столом XY (для типов С и D) и автоматической фокусировкой (тип D) при помощи джойстика в окне ПО AVPAK-20. Также доступно хранение и перемещение в 5 заданных положений стола XY.
- Управление револьверной головкой
Обеспечивает смену объективов и инденторов путем поворота револьверной головки.
