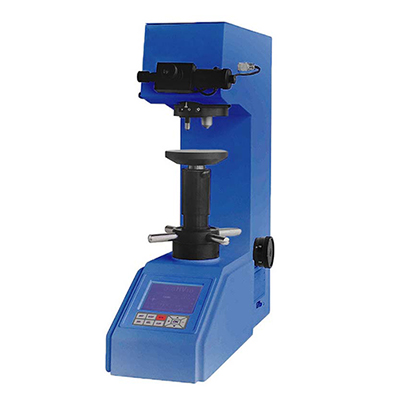

Стационарный твердомер Виккерса NOVOTEST ТС-В-50А
Стационарный твердомер Виккерса NOVOTEST ТС-В-50А
Твердомер предназначен для определения твердости черных и цветных металлов и сплавов по методу Виккерса. В процессе контроля в оптической системе выставляются диагонали отпечатка оставленного алмазным индентором в исследуемом объекте, далее значение твердости прибор рассчитывает сам. При использовании соответствующего индентора твердомер применяется для измерения твердости по методу Кнуппа. Отличается от ТС-В-10А большими значениями испытательных нагрузок и иной оптической системой.
ТС-В-50А применяет автоматизированные системы передачи сведений о размерах отпечатков, управления приложением и снятием нагрузки, максимально упрощая пользователю применение прибора, повышая производительность и точность измерений. Результат измерения отображаемый на экране рассчитывается автоматически, есть функция пересчета в иные шкалы. Электронное управление, большой диапазон выбора нагрузок и времени приложения делают этот прибор незаменимым устройством для определения твердости по методу Виккерса.
Твердомер подключается к сети 220 В, имеет металлический корпус и большой LСD дисплей. В стандартную комплектацию входят встроенный микроскоп, индентор, подвижный рабочий стол и меры твердости для калибровки прибора.
Отличительные особенности:
- Высокая точность
- Простота настройки и применения
- Автоматизированное приложение и снятие нагрузки
- Функция передачи размеров диагоналей из микроскопа в прибор
- Автоматизированный расчет значения измерения
- Отображение настроек и результатов на большом LCD дисплее
- Широкий диапазон измерений
- Опционально измерение по методу Кнуппа
- Автоматический перевод полученных значений в иные шкалы
- Регулируемый предметный стол
Технические характеристики стационарного твердомера Виккерса NOVOTEST ТС-В-50А:
| Стандарт | ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Шкалы Виккерса | HV1; HV5; HV10; HV20; HV30; HV50 |
| Испытательная нагрузка для шкал Виккерса | 9,8 Н (1 кгс); 49 Н (5 кгс); 98 Н (10 кгс); 196 Н (20 кгс); 294 Н (30 кгс); 490 Н (50 кгс) |
| Диапазон измерений твердости по шкалам Виккерса | 8 - 2900HV |
| Время измерения | 1 - 60 с |
| Максимальная высота объекта контроля | 160 мм |
| Максимальная глубина для установки объекта контроля | 135 мм |
| Габаритные размеры, не более | 520 х190х650 мм |
| Масса, не более | 40 кг |
| Условия эксплуатации | |
| - температура окружающей среды | от +10 до +30 °С |
| - относительная влажность, не более | 65% |
| - атмосферное давление | от 94,0 до 106,7 кПа |
| Параметры электрического питания | |
| Напряжение | 220 ± 22 В |
| Частота | 50 ± 1 Гц |
| Потребляемая мощность, не более | 100 Вт |
Характеристики микроскопа
| Увеличение микроскопа |
100х |
| Мин. значение градуировки испытательного барабанного колеса |
0,125 мкм |
Комплект поставки:
- Твердомер стационарный Виккерса NOVOTEST ТС-В-50А
- Алмазный индентор Виккерса
- Большой плоский стол
- Средний плоский стол
- V-образный стол
- Грузы (4 шт.)
- Меры твердости (2 шт.)
- Кабель питания
- Деревянный ящик
- Руководство по эксплуатации совмещенное с паспортом
