Универсальный твердомер Константа КТ

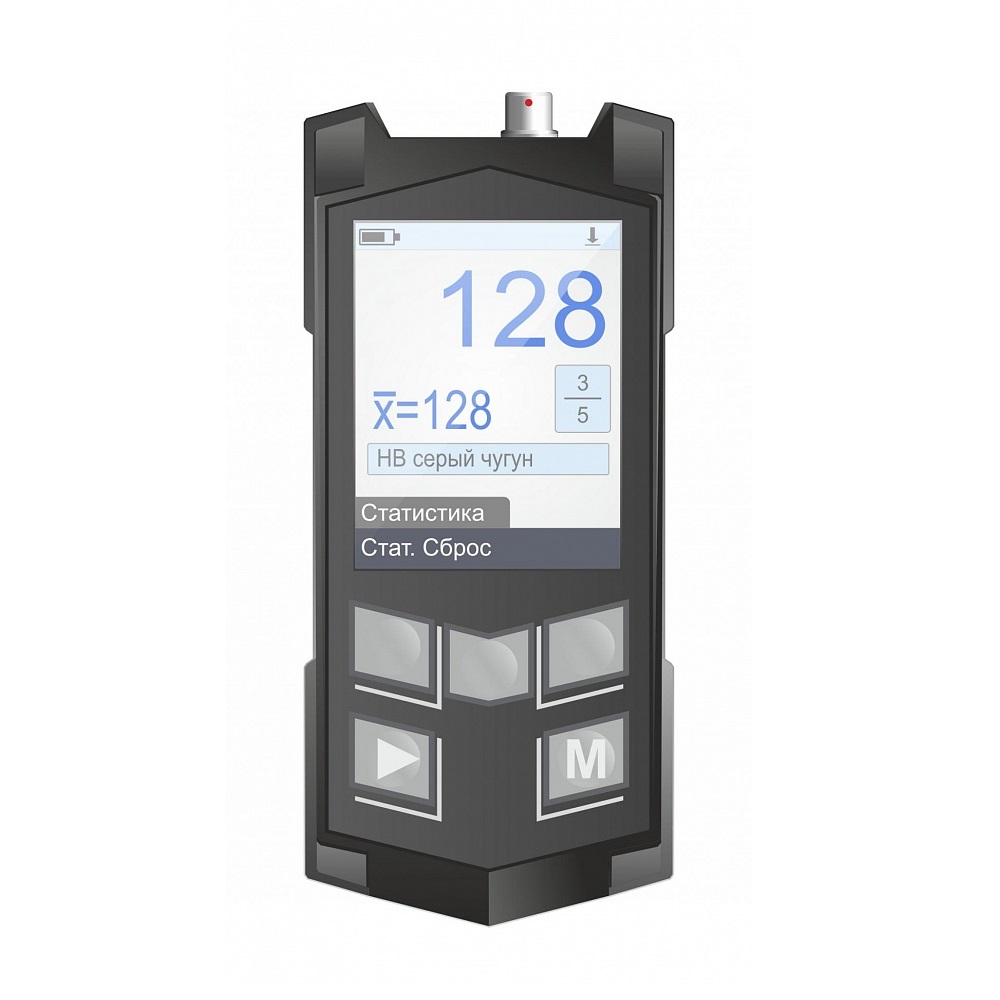

Портативный твердомер Константа КТ
/images/all/3/17029/big/img_5.jpg
jijijij

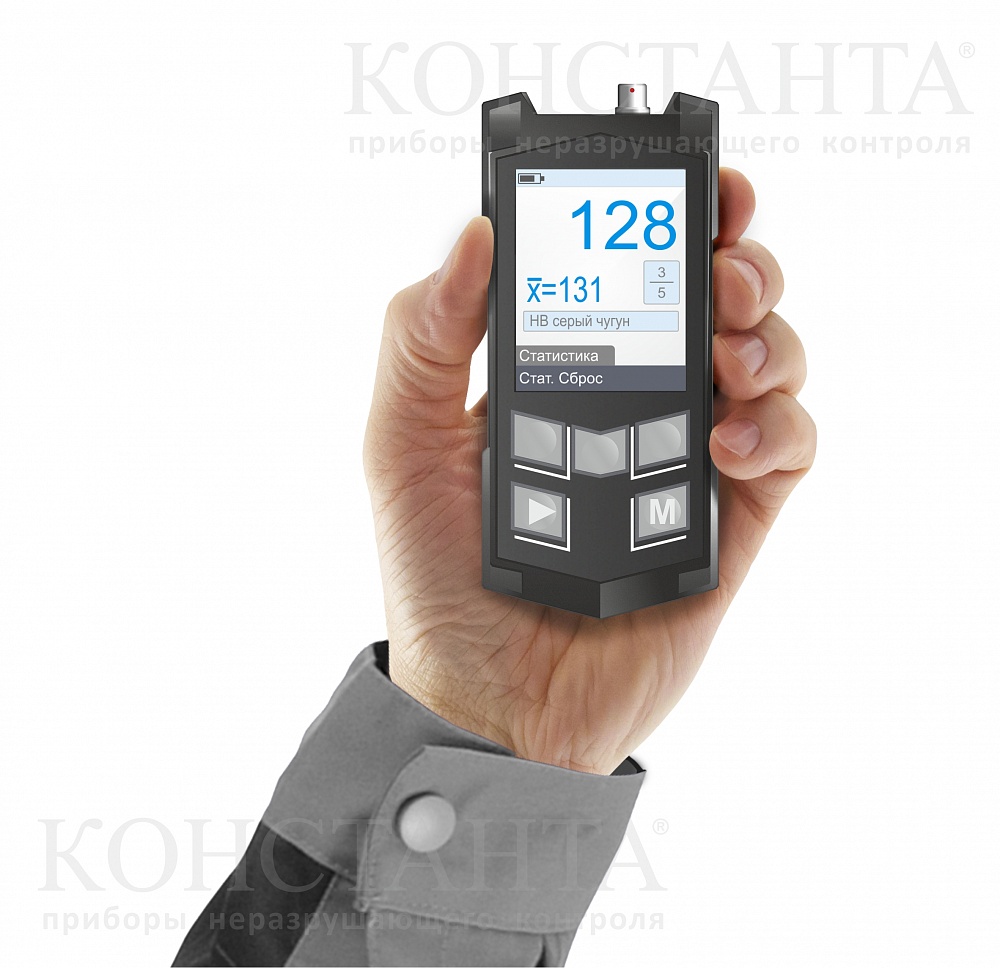

Константа КТ
/images/all/3/17029/big/img_14.jpg
Константа КТ

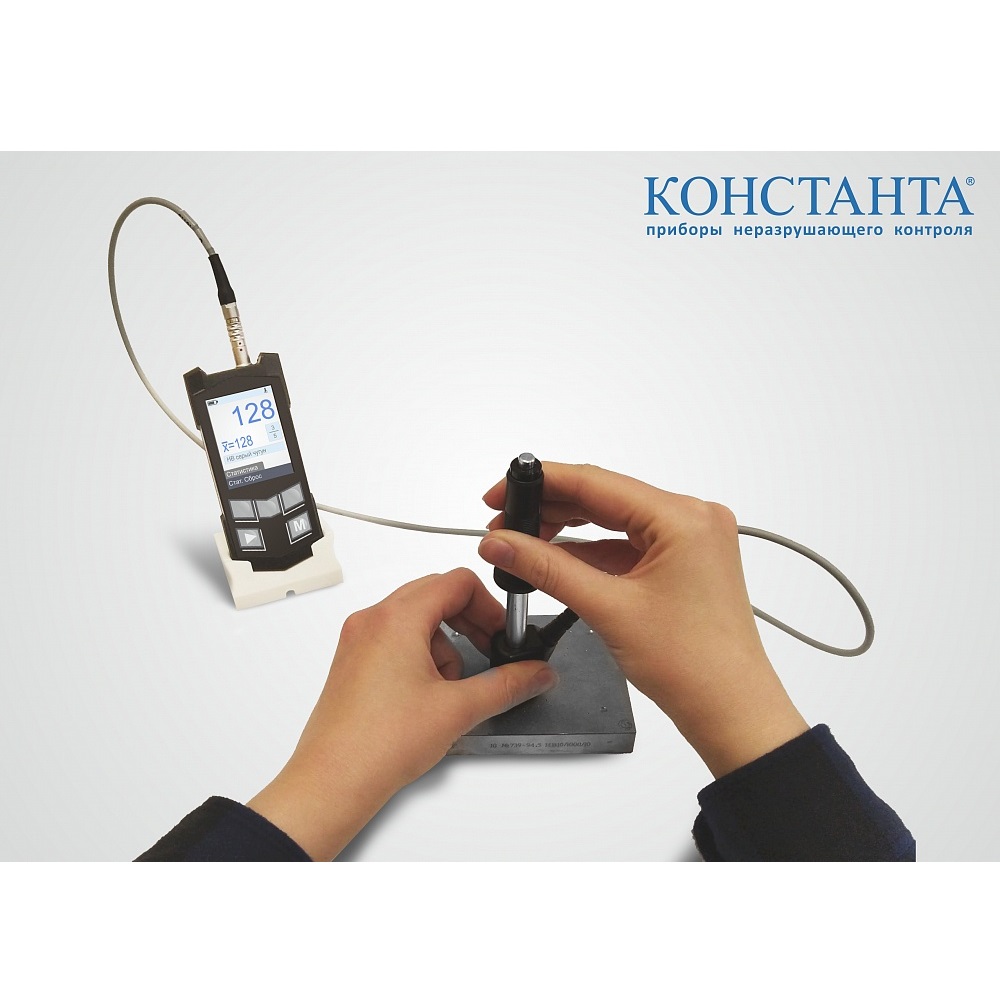

Измерение твердости с помощью твердомера Константа КТ
/images/all/3/17029/big/img_16.jpg
1

ЦЕНА С НДС: от 121 756 руб.

ЗАМЕНА: ТКМ-459С "УНИВЕРСАЛЬНЫЙ"

Артикул: Константа КТ

Константа

Твердомер Константа КТ

Тип оборудования: твердомер портативный многофункциональный, динамический твердомер, ультразвуковой твердомер, комбинированный твердомер, статический твердомер

Производитель: Константа

Модель: Константа КТ

Гарантии:

измерительного блока — 3 года
преобразователей — 1 год

Описание твердомера:

Малогабаритный прибор с набором сменных преобразователей, предназначенных для достоверного измерения твердости и временного сопротивления σ широкого спектра сталей (углеродистых, низколегированных, высоколегированных, нержавеющих), чугунов и цветных металлов.

Универсальный комбинированный твердомер Константа КТ в зависимости от преобразователя позволяет проводить измерения твердости тремя наиболее распространенными методами, реализуемыми в переносных портативных твердомероах.

В приборе реализованы следующие методы измерения твердости:

Динамический метод Либа (Leeb) в соответствии со стандартами ISO 16859, ASTM E140 и ISO 18265
Ультразвуковой метод контактного импеданса (UCI) в соответствии со стандартами ASTM A1038, DIN 50159, ASTM E140 и ISO 18265
Прямой статический метод измерения твердости (SPR) в соответствии со стандартами DIN 50157 (стали), ASTM B724 (цветные металлы), ASTM E140 и ISO 18265
Метод определения твердости по Шору A и D в соответствии со стандартами ГОСТ Р ИСО 7619-1 и ГОСТ 24621 (ISO 868)

Универсальный твердомер Константа КТ обладает следующими особенностями:

универсальный прибор, реализующий три метода измерения твердости (Leeb, UCI, PR);
большое число сменных преобразователей и оснасток для контроля деталей различной формы и размеров;
результаты измерения твердости прямым статическим методом не зависят от модуля упругости испытуемого образца;
возможность применения в лабораторных и производственных условиях;
широкий выбор функций и настроек: допусковый контроль, статистическая обработка результатов измерений, запись и хранение результатов в памяти прибора;
цветной TFT дисплей с диагональю 2,4" и встроенная Li-Ion аккумуляторная батарея;
ударопрочный эргономичный корпус с прорезиненными вставками, износостойкое стекло;
расширенный диапазон рабочих температур.

Технические характеристики твердомера Константа КТ:

Шкалы твердости *	HRC, HB, HV, HRA, HRB, HSD, σв, HL
Основная погрешность измерений:
— по Бринеллю, HB	10
— по Виккерсу, HV	12
— по Шору, HSD	2
— по Роквеллу, HRC	1,5
— временного сопротивления σв (предел прочности), %, не более	5
Число замеров для вычисления среднего	до 99
Число ячеек памяти результатов измерений	до 1000 (с возможностью разбивки на группы)
Питание: встроенный Li-Ion аккумулятор, В	3,7-4,2
Время непрерывной работы, ч	8
Диапазон рабочих температур, °C	-30…+40
Габаритные размеры, мм	125×55×20
Масса электронного блока, г	300

Стандартный комплект поставки Константа КТ:

блок обработки информации,
зарядное устройство,
кабель USB-mini USB,
паспорт,
руководство по эксплуатации,
кейс.

преобразователь D

Преобразователи для твердомера Константа КТ:

Динамические преобразователи (Leeb)

	D	DC	C	DL	G
Радиус индентора	1,5	1,5	1,5	1,5	2,5
Минимальная толщина объекта контроля, мм	10	10	5	10	70
Максимальная допустимая шероховатость поверхности Ra, мкм	3,2	3,2	1,6	3,2	12,5
Габаритные размеры, мм	Ø23×139	Ø23×86	Ø23×139	Ø23×255	Ø32×248

Ультразвуковые преобразователи (UCI)

	U–10N	U–50N	U–100N
Испытательная нагрузка, Н (кг)	10 (1)	50 (5)	100 (10)
Минимальная толщина испытуемого образца*, мм	2
Минимальная масса испытуемого образца, в зависимости от конфигурации объекта контроля*, кг	от 0,3 до 1
Диаметры отпечатков на изделиях**, мм	0,058	0,130	0,180
Глубина отпечатков на изделиях**, мм	0,017	0,038	0,052
Максимальная допустимая шероховатость поверхности Ra, мкм	0,8	1,6	3,2
Габаритные размеры, мм	Ø26×140 (Ø36×140 с плоской насадкой)
Особенности	Оставляет существенно меньшую глубину и диаметр отпечатка в сравнении с U–50N	Наилучшее соотношение величины отпечатка и удобства работы с преобразователем	Меньшее влияние шероховатости и других параметров поверхности объекта контроля
______________________ * для притертых образцов ** для образцов твердостью 400 HB

Статические преобразователи (SPR)

	SPR	SPR-A
Погрешность измерения глубины внедрения, не более, мкм	±0,3(ASTM E18–03)
Нагрузка:
— предварительная, Н (кг)	10 (1)
— предварительная и основная, Н (кг)	50 (5)
Угол заострения алмазного индентора, град	100±0,5
Габаритные размеры, мм	Ø53×105	Ø60×225 (с модулем)
Габаритные размеры модуля, мм	—	Ø60×130
Масса, г	340	1050 (с модулем)
Масса модуля, г	—	730
Время проведения одного измерения, с	—	5-7
Количество измерений на одном цикле заряда, не менее	—	100

Преобразователи по Шору А и D

	Шор A	Шор D
Погрешность измерения глубины внедрения, не более, мм	±0,05	—
Предварительная нагрузка, Н (гс)	0,55 (56,0)	0
Толщина образца, не менее, мм	6	6
Диаметр опорной площадки, мм	18	18
Индентор из закаленной стали — усеченный конус:
— угол заострения, град	35±0,25	30±1
— диаметр плоской части вершины, мм	0,79±0,03	R0,1
Габаритные размеры, мм	Ø35×100	Ø20×90
Масса, г	120	130
